Siliziumphotonik erklärt: Funktionsweise, Komponenten, Integration und Anwendungen

Mithilfe der Siliziumphotonik können Sie Licht anstelle von Elektrizität verwenden, um Daten innerhalb und zwischen Chips zu übertragen.In diesem Artikel erfahren Sie, was es ist, wie es funktioniert und welche Schlüsselkomponenten es ausmachen.Sie werden auch verschiedene Integrationsmethoden und Verpackungsentwicklungen erkunden und erfahren, wo diese Technologie eingesetzt wird.Am Ende werden Sie verstehen, wie es dazu beiträgt, die Geschwindigkeit und Effizienz moderner Systeme zu verbessern.

Katalog

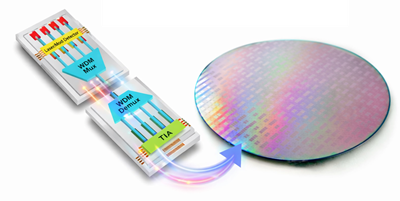

Abbildung 1. Überblick über die Siliziumphotonik

Was ist Siliziumphotonik?

Siliziumphotonik ist eine Technologie, die Licht (Photonen) anstelle von Elektrizität (Elektronen) verwendet, um Daten auf siliziumbasierten Chips zu übertragen.Es ermöglicht eine Hochgeschwindigkeits-Datenkommunikation, indem es Lichtsignale durch mikroskopische Strukturen leitet, die mit Standard-Halbleiterprozessen hergestellt werden.Im Gegensatz zu herkömmlichen elektronischen Systemen, die auf elektrischem Strom basieren, verwendet die Siliziumphotonik optische Signale, die mehr Daten mit weniger Signalverlust über Entfernungen übertragen können.Dieser Ansatz ermöglicht eine schnellere und effizientere Datenübertragung innerhalb und zwischen Geräten.Das Kernkonzept basiert darauf, die Elektronenbewegung durch die Ausbreitung von Photonen zu ersetzen und so widerstandsbedingte Einschränkungen zu reduzieren.Daher gilt die Siliziumphotonik weithin als Schlüsseltechnologie für Hochgeschwindigkeitskommunikationssysteme der nächsten Generation.

Komponenten der Siliziumphotonik

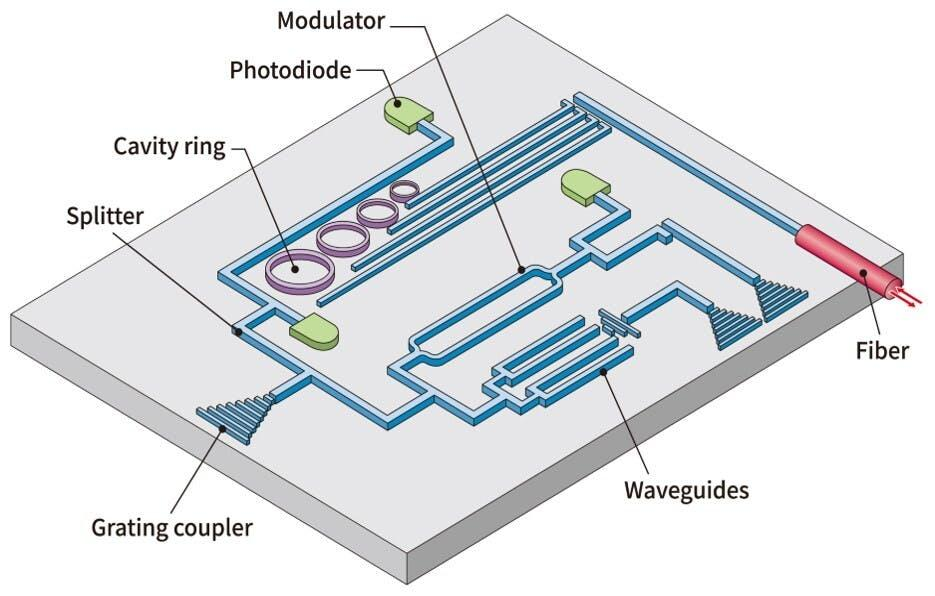

Abbildung 2. Photonische Komponenten aus Silizium

• Wellenleiter

Wellenleiter sind Strukturen, die Lichtsignale über den Siliziumchip leiten.Sie begrenzen und lenken Photonen mit minimalem Verlust entlang vordefinierter Pfade.Aufgrund seines hohen Brechungsindex werden diese Strukturen typischerweise aus Silizium hergestellt.Sie bilden die Grundlage für die Weiterleitung optischer Signale innerhalb des Systems.

• Modulator

Ein Modulator wandelt elektrische Daten in ein optisches Signal um, indem er die Lichteigenschaften verändert.Es kann die Intensität, Phase oder Frequenz des Lichts ändern, um Daten darzustellen.Dieses Verfahren ermöglicht die Übertragung digitaler Informationen mithilfe von Licht.Es spielt eine Rolle bei der Umwandlung elektrischer Signale in optische Form.

• Fotodetektor (Fotodiode)

Ein Fotodetektor wandelt eingehende Lichtsignale wieder in elektrische Signale um.Es erkennt die optische Leistung und erzeugt einen entsprechenden elektrischen Strom.Dies ermöglicht dem System, übertragene Daten auf der Empfängerseite zu interpretieren.Es ist wichtig für den Abschluss des optischen Kommunikationsprozesses.

• Laserquelle

Der Laser erzeugt ein kohärentes Lichtsignal, das als Träger für die Datenübertragung dient.Es bietet eine stabile und hochintensive optische Quelle.Dieses Licht wird in den photonischen Siliziumschaltkreis eingespeist.Es fungiert als Ausgangspunkt des optischen Signalflusses.

• Gitterkoppler / Faserkoppler

Koppler verbinden optische Fasern mit dem Siliziumchip.Sie ermöglichen eine effiziente Lichtübertragung zwischen externen Fasern und Wellenleitern auf dem Chip.Diese Strukturen sind so konzipiert, dass sie den optischen Modi für minimale Verluste entsprechen.Sie dienen als Schnittstelle zwischen der Kommunikation auf Chip- und Systemebene.

• Splitter

Ein Splitter teilt ein einzelnes optisches Signal in mehrere Pfade.Es ermöglicht die Verteilung eines Eingangssignals auf verschiedene Kanäle.Dies ist nützlich für die parallele Datenübertragung oder Signalweiterleitung.Es trägt dazu bei, die Systemflexibilität zu erhöhen.

• Hohlraumringresonator

Ein Hohlraumring ist eine kreisförmige Wellenleiterstruktur, die zum Filtern oder Auswählen bestimmter Wellenlängen verwendet wird.Es unterstützt die Resonanz bei bestimmten Lichtfrequenzen.Dies ermöglicht eine präzise Steuerung optischer Signale.Es wird häufig bei der Wellenlängenfilterung und -modulation verwendet.

Wie funktioniert eine Silizium-Photonik?

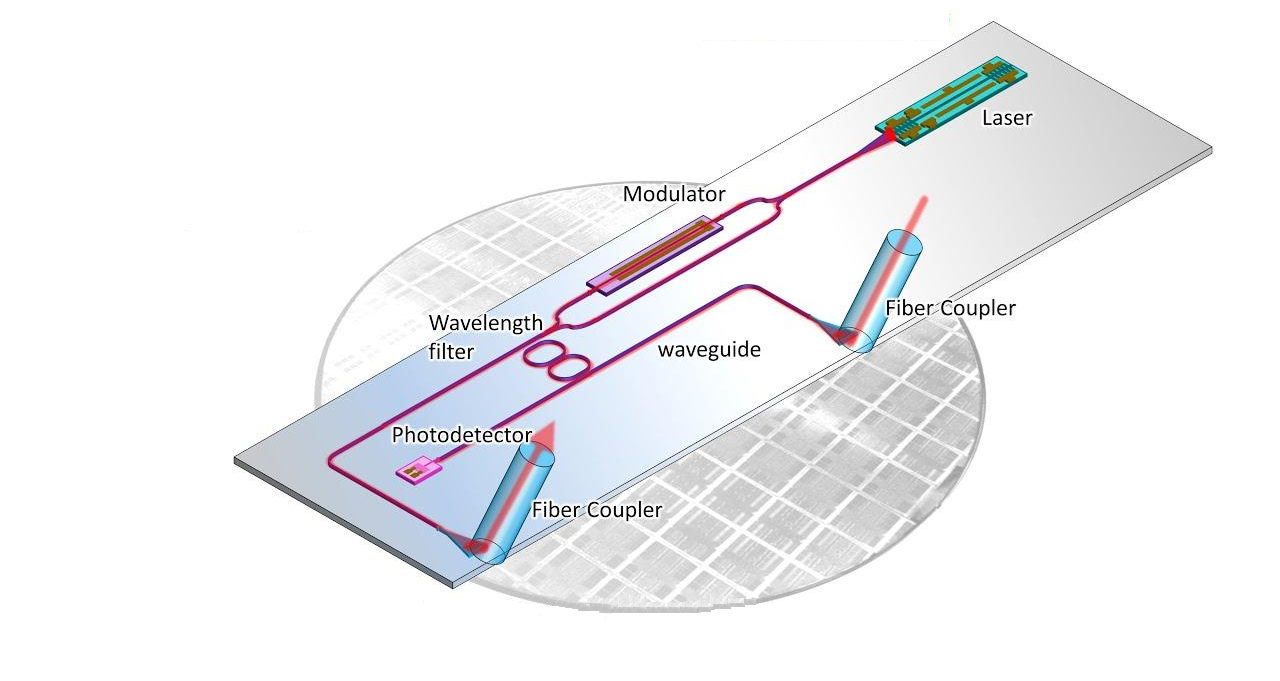

Abbildung 3. Funktionsprinzip der Silizium-Photonik

Bei der Siliziumphotonik wird zunächst ein Lichtsignal erzeugt, das als Datenträger dient.Dieses Licht wird dann so verändert, dass es Informationen darstellt, indem elektrische Signale in optische Form umgewandelt werden.Sobald das optische Signal kodiert ist, wird es über mikroskopische Pfade über den Chip geleitet.Diese Pfade ermöglichen eine effiziente Übertragung des Signals ohne den Widerstand, der normalerweise in elektrischen Systemen auftritt.Der Übertragungsprozess stellt sicher, dass große Datenmengen schnell über kurze oder lange Distanzen übertragen werden können.

Nachdem es den Chip durchlaufen hat, erreicht das optische Signal das Empfangsende, wo es wieder in ein elektrisches Signal umgewandelt wird.Diese Konvertierung ermöglicht es elektronischen Systemen, die übermittelten Daten zu verarbeiten.Der gesamte Prozess umfasst einen kontinuierlichen Fluss von der Lichterzeugung bis zur Signalerkennung.Jede Stufe gewährleistet minimalen Signalverlust und hohe Datenintegrität.Dieser schrittweise Ablauf ermöglicht eine schnelle und zuverlässige Kommunikation innerhalb moderner Computersysteme.

Arten von Silizium-Photonen-Integrationsarchitekturen

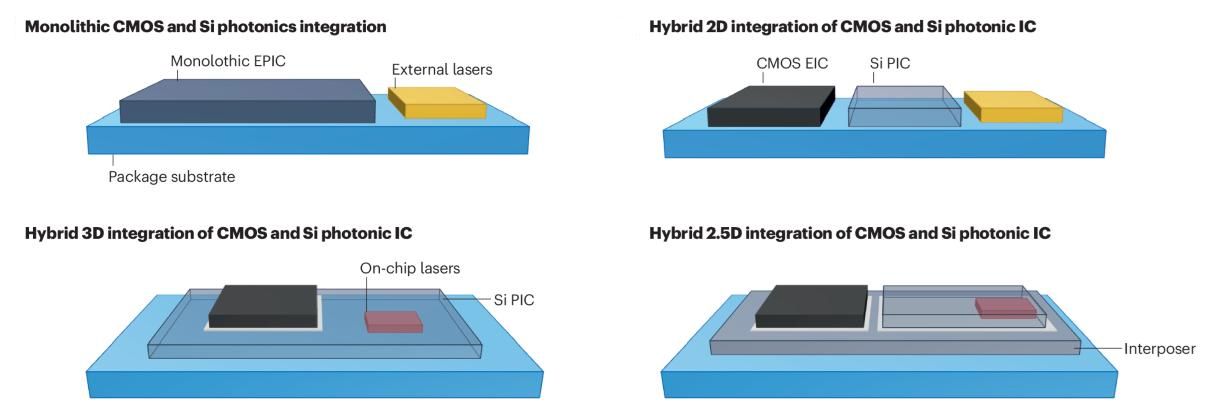

Abbildung 4. Integrationsarchitekturen

Monolithische Integration

Monolithische Integration ist ein Designansatz, bei dem photonische und elektronische Komponenten auf demselben Siliziumsubstrat hergestellt werden.Diese Methode ermöglicht die Koexistenz optischer und elektrischer Funktionen auf einem einzigen Chip.Der Integrationsprozess nutzt standardmäßige CMOS-kompatible Herstellungstechniken, um ein einheitliches System aufzubauen.Das Ergebnis sind kompakte Designs mit eng integrierten Signalpfaden.Das Layout zeigt häufig optische und elektronische Bereiche, die sich dieselbe Basisschicht teilen.Dieser Ansatz vereinfacht die Verbindungen innerhalb des Chips selbst.Es wird häufig für hochintegrierte photonische integrierte Schaltkreise verwendet.

Hybride 2D-Integration

Bei der hybriden 2D-Integration werden photonische und elektronische Chips nebeneinander auf derselben Ebene platziert.Jeder Chip wird separat hergestellt und dann auf einem gemeinsamen Substrat zusammengebaut.Elektrische Verbindungen verbinden die Komponenten über kurze Distanzen.Bei der Anordnung handelt es sich typischerweise um separate Matrizen, die flach nebeneinander positioniert sind.Diese Struktur ermöglicht Flexibilität bei der Kombination verschiedener Technologien.Es unterstützt auch die unabhängige Optimierung jedes Chips vor der Integration.Das Design wird häufig in modularen photonischen Systemen verwendet.

Hybride 3D-Integration

Bei der hybriden 3D-Integration werden photonische und elektronische Komponenten vertikal in mehreren Schichten gestapelt.Dieser Ansatz erhöht die Integrationsdichte durch Nutzung der vertikalen Dimension.Signale können über vertikale Verbindungen zwischen Schichten übertragen werden.Der Aufbau weist häufig übereinander liegende geschichtete Chips auf.Dies ermöglicht kürzere Signalwege und einen kompakten Systemaufbau.Es unterstützt fortschrittliche Verpackungstechniken für Hochleistungssysteme.Die gestapelte Konfiguration ist ideal für eine platzsparende Integration.

Hybride 2,5D-Integration

Die hybride 2,5D-Integration verwendet einen Interposer, um separate photonische und elektronische Chips zu verbinden.Der Interposer fungiert als Zwischenschicht, die Verbindungen mit hoher Dichte bereitstellt.Komponenten werden auf dieser Plattform platziert und nicht direkt verbunden.Das Layout zeigt typischerweise mehrere Chips, die auf einer gemeinsamen Basisstruktur montiert sind.Dieser Ansatz ermöglicht eine effiziente Signalweiterleitung im gesamten System.Es unterstützt eine komplexe Integration ohne vollständige vertikale Stapelung.Es wird häufig in fortschrittlichen Verpackungslösungen verwendet.

Entwicklung der Silizium-Photonik-Verpackungstechnologien

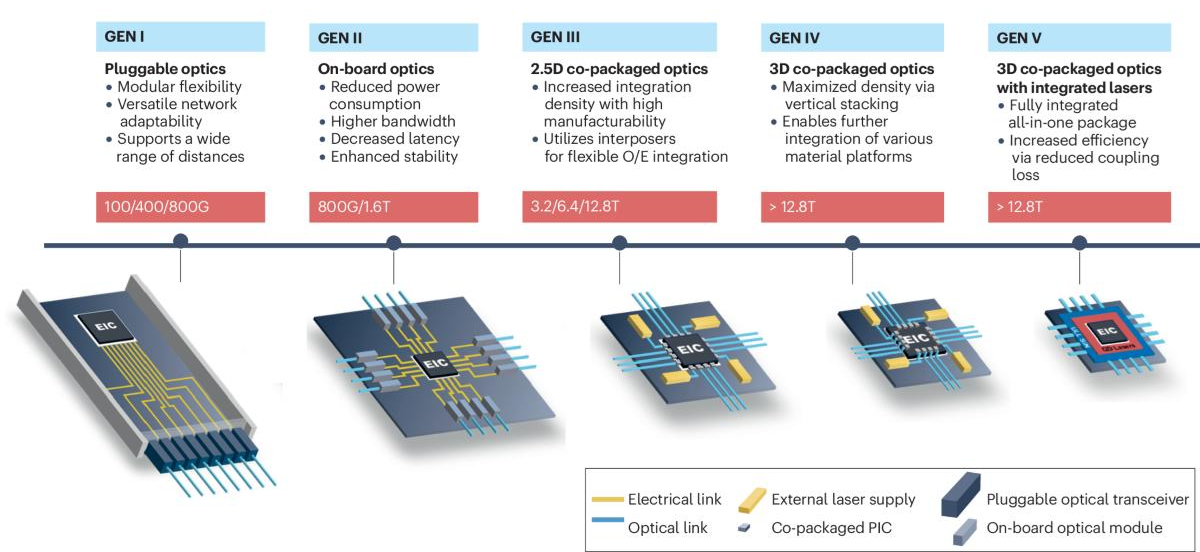

Abbildung 5. Verpackungsentwicklung

• GEN I – Steckbare Optik

Diese Generation verwendet externe optische Module, die über Standardschnittstellen mit Systemen verbunden sind.Es bietet Flexibilität bei der Bereitstellung und einen einfachen Austausch.Systeme können sich an unterschiedliche Netzwerkanforderungen anpassen.Allerdings bleiben elektrische Verbindungen relativ lange bestehen.Dies schränkt die Effizienz ein und erhöht den Stromverbrauch.

• GEN II – On-Board-Optik

Optische Komponenten werden näher an die Verarbeitungseinheit auf der Platine gerückt.Dies reduziert die Länge der elektrischen Leiterbahn und verbessert die Signalintegrität.Es ermöglicht eine Kommunikation mit höherer Bandbreite und geringerer Latenz.Der Stromverbrauch wird im Vergleich zu steckbaren Lösungen reduziert.Die Systemleistung wird stabiler und effizienter.

• GEN III – 2,5D-Co-Packaged-Optik

In dieser Phase wird eine engere Integration mithilfe von Interposer-basierten Designs eingeführt.Optische und elektronische Komponenten werden in einer kompakten Struktur zusammengefasst.Es ermöglicht eine höhere Datendichte und eine verbesserte Signalweiterleitung.Die Bandbreite nimmt weiterhin erheblich zu.Diese Generation unterstützt erweiterte Anforderungen an Rechenzentren.

• GEN IV – 3D-Co-Packaged-Optik

Zur Maximierung der Integrationsdichte wird vertikales Stapeln eingeführt.Mehrere Komponentenschichten werden in einem einzigen Paket kombiniert.Dies ermöglicht kürzere Kommunikationswege und eine höhere Effizienz.Es unterstützt die Integration verschiedener Materialplattformen.Bei Hochgeschwindigkeitssystemen verbessert sich die Leistung deutlich.

• GEN V – Vollständig integrierte Photonik

Diese Generation erreicht die vollständige Integration optischer und elektronischer Komponenten.Laser und photonische Elemente sind in das Paket eingebettet.Es reduziert Kopplungsverluste und verbessert die Effizienz.Das System wird sehr kompakt und optimiert.Es repräsentiert die zukünftige Richtung der Silizium-Photonik-Verpackung.

Vorteile der Siliziumphotonik

• Hohe Datenübertragungsgeschwindigkeit für moderne Computersysteme

• Unterstützt extrem hohe Bandbreite für große Datenmengen

• Geringerer Stromverbrauch im Vergleich zu elektrischen Verbindungen

• Reduzierter Signalverlust über große Entfernungen

• Kompakte und skalierbare Chip-Integration

• Kompatibel mit bestehenden CMOS-Herstellungsprozessen

• Ermöglicht eine schnellere Kommunikation in Rechenzentren und KI-Systemen

Herausforderungen der Siliziumphotonik

• Schwierige Integration effizienter On-Chip-Laserquellen

• Hohe Herstellungs- und Verpackungskosten

• Probleme beim Wärmemanagement aufgrund von Hitzeempfindlichkeit

• Komplexe Ausrichtung für optische Kopplung erforderlich

• Designkomplexität bei der Integration im großen Maßstab

• Begrenzte Materialkompatibilität für bestimmte Komponenten

Anwendungen der Siliziumphotonik

1. Rechenzentren

Siliziumphotonik ermöglicht eine Hochgeschwindigkeits-Datenübertragung zwischen Servern und Speichersystemen.Es unterstützt eine groß angelegte Cloud-Computing-Infrastruktur.Optische Verbindungen reduzieren Latenz und Stromverbrauch.Dies verbessert die Gesamtsystemeffizienz.

2. Systeme der künstlichen Intelligenz (KI).

KI-Workloads erfordern eine schnelle Datenbewegung zwischen Prozessoren.Die Siliziumphotonik bietet eine hohe Bandbreite für die Parallelverarbeitung.Es unterstützt die Datenverarbeitung in Modellen des maschinellen Lernens.Dies erhöht die Rechenleistung.

3. Telekommunikation

Es wird in Glasfaser-Kommunikationsnetzen zur Datenübertragung über große Entfernungen eingesetzt.Siliziumphotonik verbessert die Signalqualität und die Bandbreitenkapazität.Es unterstützt Hochgeschwindigkeitsinternet und 5G-Infrastruktur.Dies ermöglicht eine zuverlässige globale Kommunikation.

4. Hochleistungsrechnen (HPC)

HPC-Systeme profitieren von schnelleren Verbindungen zwischen Prozessoren.Siliziumphotonik reduziert Kommunikationsengpässe.Es unterstützt groß angelegte Simulationen und wissenschaftliches Rechnen.Dies verbessert die Verarbeitungseffizienz.

5. Wahrnehmung und Bildgebung

Siliziumphotonik wird in optischen Sensoren zur Erkennung von Umweltveränderungen eingesetzt.Es ermöglicht die präzise Messung von Lichtsignalen.Zu den Anwendungen gehören medizinische Diagnostik und Umweltüberwachung.Dies verbessert die Genauigkeit und Empfindlichkeit.

6. Unterhaltungselektronik

Es wird zunehmend in fortschrittlichen Geräten verwendet, die eine schnelle Datenübertragung erfordern.Siliziumphotonik unterstützt hochauflösende Displays und AR/VR-Systeme.Es ermöglicht kompakte und effiziente Designs.Dies verbessert die Benutzererfahrung.

Siliziumphotonik vs. elektrische Verbindung vs. Glasfaser

Funktion	Silizium Photonik	Elektrisch Vernetzen	Glasfaser
Signaltyp	Optisch (on-chip, ~1310–1550 nm)	Elektrisch (Kupferspuren)	Optisch (Faser, ~1310–1550 nm)
Datenrate (pro Spur)	25–200 Gbit/s	10–112 Gbit/s	100–800+ Gbit/s
Gesamtbandbreite	>1 Tbit/s pro Chip	<1 Tbit/s (begrenzt durch PCB)	>10 Tbit/s (WDM Systeme)
Energie pro Bit	~1–5 pJ/Bit	~10–50 pJ/Bit	~5–20 pJ/Bit
Signalverlust	~0,1–1 dB/cm (auf dem Chip)	~5–20 dB/m (Hochgeschwindigkeitsplatine)	~0,2 dB/km
Übertragung Entfernung	mm bis ~2 km	<1 m (hoch Geschwindigkeit)	10 km bis >1000 km
Integration Ebene	Chip-Maßstab (CMOS kompatibel)	Platinenebene (PCB Spuren)	Systemebene (Glasfaserkabel)
Kanaldichte	>100 Kanäle/Chip	Begrenzt durch Routing-Raum	>100 Kanäle/Faser (WDM)
Latenz	~1–10 ps/mm	~50–200 ps/cm	~5 μs/km
Wärmeerzeugung	Niedrig (minimal Widerstandsverlust)	Hoch (I²R Verluste)	Sehr niedrig
Fußabdruck	<10 mm² (photonischer IC)	Große Leiterplattenfläche erforderlich	Externe Faser Links
Design Komplexität	Hoch (optisch-elektrisches Co-Design)	Niedrig–Mittel	Mäßig
Typischer Anwendungsfall	Chip-zu-Chip, Rechenzentren, KI-Beschleuniger	CPU, Speicher Busse, Leiterplattenverbindungen	Langstrecke Telekommunikation, Backbone-Netzwerke
Skalierbarkeit Begrenzen	Begrenzt durch Kupplung und Verpackung	Begrenzt durch Signalintegrität	Begrenzt durch Dispersion und Verstärkung

Fazit

Die Siliziumphotonik sendet Daten mithilfe von Licht, was die Kommunikation schneller und effizienter macht als elektrische Signale.Es funktioniert über Schlüsselkomponenten wie Wellenleiter, Modulatoren, Laser und Fotodetektoren, die den gesamten Signalprozess abwickeln.Verschiedene Designs und Verpackungsmethoden tragen dazu bei, die Leistung zu verbessern und Systeme kompakter zu machen.Trotz einiger Herausforderungen wird es häufig in Rechenzentren, KI, Telekommunikation und anderen Hochgeschwindigkeitsanwendungen eingesetzt.
