Halbwellengleichrichter: Funktionsprinzip, Schaltung, Wellenformen, Formel und Anwendungen

In diesem Artikel erfahren Sie, wie ein Einweggleichrichter Wechselstrom in Gleichstrom umwandelt, indem er nur die Hälfte des Eingangssignals durchlässt.Sie sehen die Grundschaltung, ihre Komponenten und wie die Diode den Stromfluss steuert.Die Erklärung führt Sie auch durch die Eingangs- und Ausgangswellenformen, sodass Sie klar erkennen können, welche Änderungen sich während der Gleichrichtung ergeben.Am Ende werden Sie verstehen, wo dieser einfache Gleichrichter eingesetzt wird und warum er immer noch wichtig ist.

Katalog

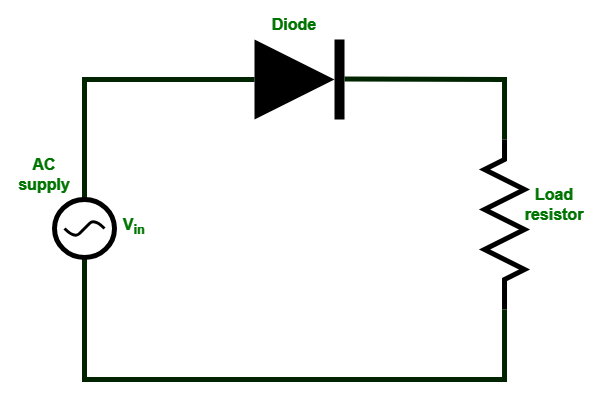

Abbildung 1. Grundlegende Halbwellengleichrichterschaltung

Was ist ein Halbwellengleichrichter?

Ein Einweggleichrichter ist eine elektronische Schaltung, die Wechselstrom (AC) in Gleichstrom (DC) umwandelt, indem sie nur die Hälfte des Wechselstromsignals durchlässt.Es löst das Problem der Verwendung von Wechselstrom in Geräten, die zum Betrieb Gleichspannung benötigen.Dieser Gleichrichter erzeugt einen unidirektionalen Ausgang, der im Vergleich zu anderen Gleichrichtungsmethoden einfacher und kostengünstiger ist.Einweggleichrichter werden häufig in Anwendungen mit geringem Stromverbrauch eingesetzt, bei denen der Wirkungsgrad nicht im Vordergrund steht.Sie dienen als Grundbaustein für das Verständnis der Wechselstrom-Gleichstrom-Umwandlung.

Halbwellengleichrichterschaltung und Komponenten

Die Einweggleichrichterschaltung ist eine einfache Anordnung zur Umwandlung von Wechselspannung in Gleichspannung.Es besteht aus einer kleinen Anzahl wesentlicher Komponenten, von denen jedes eine feste Funktion im Schaltkreis hat.

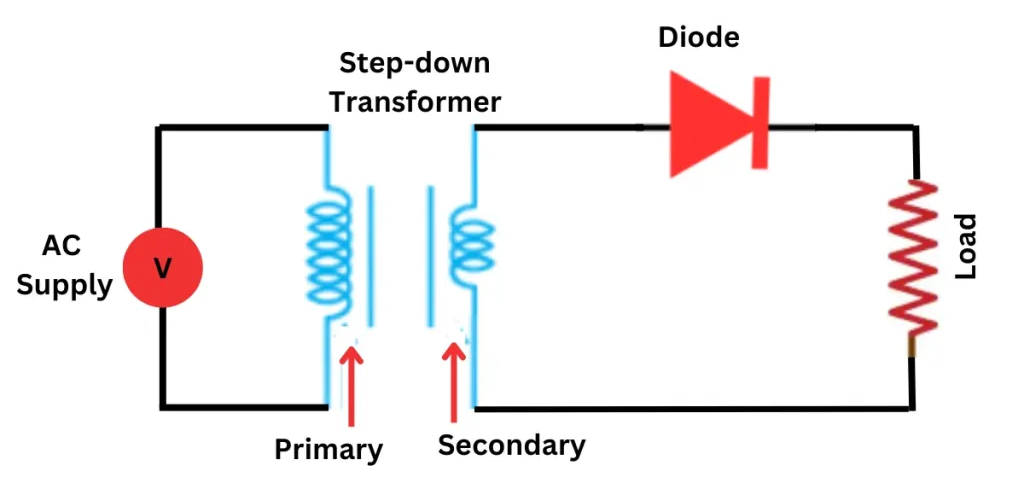

Abbildung 2. Halbwellengleichrichterschaltung

• Wechselstromversorgung

Die Wechselstromversorgung liefert die Wechseleingangsspannung an den Gleichrichterkreis.Es wird in der Regel aus dem Stromnetz oder einer Signalquelle entnommen und dient als Ausgangspunkt für den Wandlungsprozess.

• Abwärtstransformator

Der Transformator reduziert die hohe Eingangswechselspannung auf ein niedrigeres, sichereres Niveau.Es sorgt außerdem für eine galvanische Trennung zwischen der Eingangsversorgung und dem Gleichrichterkreis.

• Diode

Die Diode ist das Hauptgleichrichtergerät im Stromkreis.Es lässt den Strom nur in eine Richtung fließen und ermöglicht so die Umwandlung von Wechselstrom in Gleichstrom.

• Lastwiderstand

Der Lastwiderstand stellt das elektrische Gerät dar, das den gleichgerichteten Ausgang nutzt.Es verbraucht Strom und erzeugt an seinen Anschlüssen eine Ausgangsspannung.

Funktionsprinzip des Halbwellengleichrichters

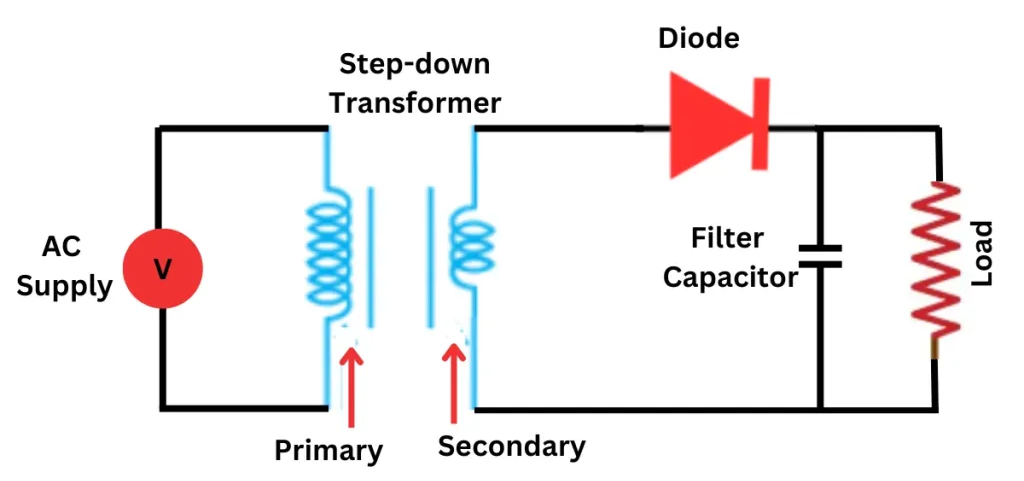

Abbildung 3. Funktionsprinzip eines Halbwellengleichrichters

Das Funktionsprinzip eines Einweggleichrichters basiert auf der unidirektionalen Eigenschaft einer Diode.Wenn sich die Eingangswechselspannung in der positiven Halbwelle befindet, wird die Diode in Durchlassrichtung vorgespannt und ermöglicht den Stromfluss durch die Last.Dies führt dazu, dass am Lastwiderstand eine Ausgangsspannung auftritt.Während der negativen Halbwelle wird die Diode in Sperrrichtung vorgespannt und blockiert den Stromfluss.Dadurch wird in diesem Zeitraum keine Ausgangsspannung erzeugt.Dieser wiederholte Vorgang erzeugt einen unidirektionalen, pulsierenden Gleichstromausgang.

Eingangs- und Ausgangswellenformen eines Halbwellengleichrichters

AC-Eingangswellenform

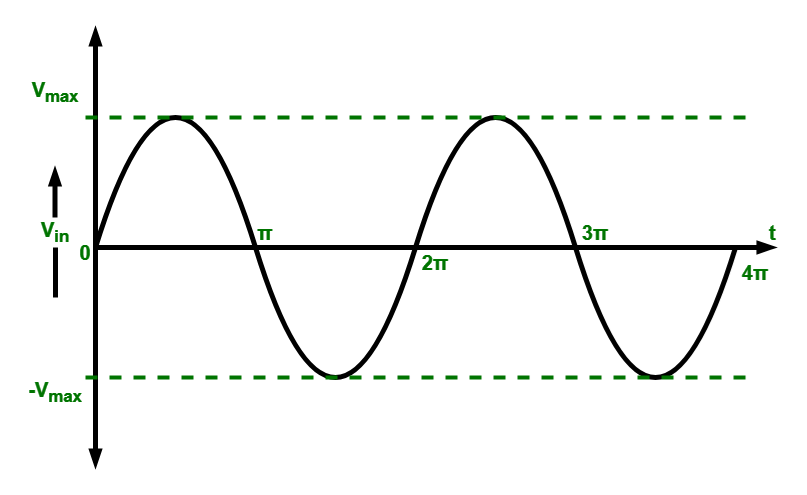

Abbildung 4. AC-Eingangswellenform

Eine AC-Eingangswellenform ist eine sinusförmige Spannung, die sich kontinuierlich mit der Zeit ändert.Es weist sowohl positive als auch negative Spannungswerte in Bezug auf einen Referenzpegel auf.Die Wellenform wiederholt sich in regelmäßigen Zyklen und erzeugt so eine glatte und symmetrische Form.Der Spitzenwert stellt die maximale Spannung dar, die in jedem Zyklus erreicht wird.Diese Art von Wellenform wird üblicherweise von Stromgeneratoren und Stromnetzen geliefert.Die Abbildung veranschaulicht den kontinuierlichen und wechselnden Charakter der AC-Eingangsspannung.

DC-Ausgangswellenform

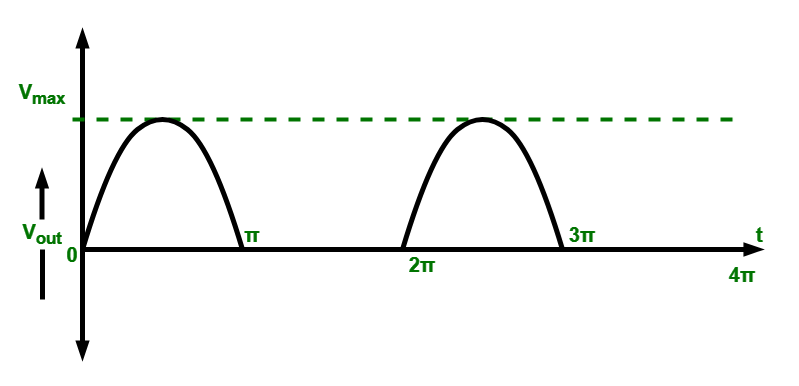

Abbildung 5. DC-Ausgangswellenform

Eine DC-Ausgangswellenform von einem Einweggleichrichter ist eine pulsierende Spannung, die nur in eine Richtung fließt.Es besteht aus getrennten Spannungsimpulsen mit einer Nullspannung dazwischen.Die Ausgabe folgt in ausgewählten Intervallen der Form der Eingabe und bleibt an anderen Stellen flach.Dies führt zu einem diskontinuierlichen, aber unidirektionalen Signal.Die Wellenform wiederholt sich periodisch mit derselben Frequenz wie der Eingang.Die Abbildung zeigt, wie sich der gleichgerichtete Ausgang von einer reinen Wechselstromwellenform unterscheidet.

Halbwellengleichrichter mit Kondensatorfilter

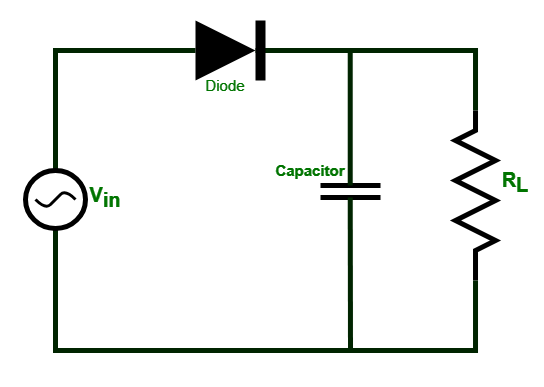

Abbildung 6. Halbwellengleichrichter mit Kondensatorfilterschaltung

Um Schwankungen der DC-Ausgangsspannung zu reduzieren, wird ein Einweggleichrichter mit Kondensatorfilter verwendet.Der Kondensator ist parallel zur Last geschaltet, wie in der Abbildung gezeigt.Wenn die Ausgangsspannung ansteigt, lädt sich der Kondensator auf den Spitzenwert auf.Wenn die Spannung zu sinken beginnt, entlädt sich der Kondensator langsam über die Last.Diese Entladung trägt dazu bei, die Ausgangsspannung zwischen den Zyklen aufrechtzuerhalten.Dadurch wird die Welligkeitsspannung am Ausgang reduziert.

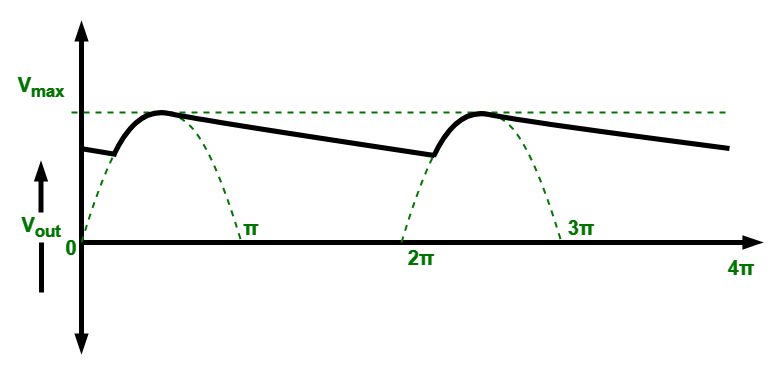

Abbildung 7. Ausgangswellenform mit Kondensatorfilter

Eine gefilterte Ausgangswellenform ist glatter als ein ungefilterter Gleichrichterausgang.Die Abbildung zeigt, wie der Kondensator die Spannung nach jedem Spitzenwert hält.Wenn die Eingangsspannung sinkt, gibt der Kondensator gespeicherte Energie an die Last ab.Diese Aktion füllt die Lücken zwischen Spannungsimpulsen.Die Entladegeschwindigkeit hängt vom Lastwiderstand und dem Kapazitätswert ab.Der Ausgang wird zu einer stabileren pulsierenden Gleichspannung mit geringerer Welligkeit.

Dreiphasen-Halbwellengleichrichter

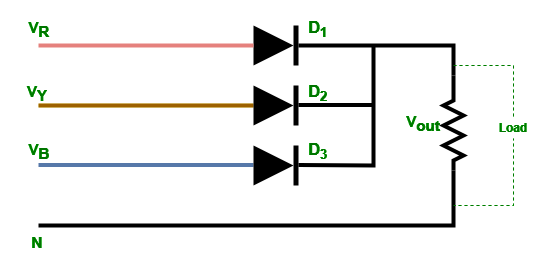

Abbildung 8. Dreiphasen-Halbwellengleichrichterschaltung

Ein dreiphasiger Halbwellengleichrichter wandelt mithilfe mehrerer Dioden dreiphasigen Wechselstrom in Gleichstrom um.Jede Diode ist an eine Phase der Wechselstromversorgung angeschlossen, wie in der Abbildung dargestellt.Basierend auf der höchsten Phasenspannung leitet jeweils nur eine Diode.Die Ausgangsspannung wird über die gemeinsame Last abgenommen.Diese Konfiguration erhöht die Frequenz der Ausgangsimpulse.Dadurch ist der Gleichstromausgang kontinuierlicher als der einphasige Eingang.

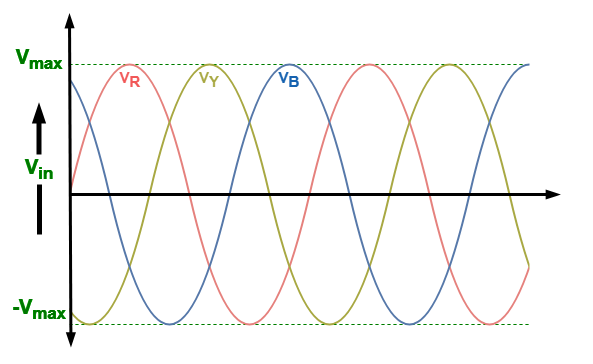

Abbildung 9. AC-Eingangswellenformen eines dreiphasigen Halbwellengleichrichters

Ein dreiphasiger Wechselstromeingang besteht aus drei sinusförmigen Spannungen, die durch gleiche Phasenwinkel getrennt sind.Die Abbildung zeigt die roten, gelben und blauen Phasenspannungen im Zeitverlauf.Jede Phase erreicht ihren Höhepunkt zu einem anderen Zeitpunkt.Dieser Phasenunterschied stellt sicher, dass eine Phase immer nahe ihrem Maximalwert liegt.Die kontinuierliche Überlappung der Phasen verbessert die Leistungsabgabe.Das Eingangswellenformmuster unterstützt eine sanftere Gleichrichtung.

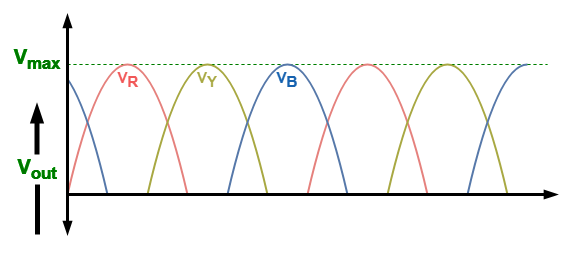

Abbildung 10. DC-Ausgangswellenform eines dreiphasigen Halbwellengleichrichters

Die Gleichstrom-Ausgangswellenform eines Dreiphasen-Einweggleichrichters weist eng beieinander liegende Spannungsimpulse auf.Die Abbildung verdeutlicht, dass Leistungsspitzen häufiger auftreten.Dadurch wird die Zeitlücke zwischen Spannungsimpulsen verringert.Die Ausgangsspannung bleibt die meiste Zeit des Zyklus über Null.Dadurch ist der Welligkeitsgehalt im Vergleich zum einphasigen Ausgang geringer.Die Wellenform zeigt eine verbesserte Gleichstromqualität für Industrielasten.

Halbwellengleichrichterformel

Durchschnittliche (DC) Ausgangsspannung

Die durchschnittliche Ausgangsspannung stellt den Gleichstromanteil des Gleichrichterausgangs dar.

RMS-Ausgangsspannung

Die RMS-Ausgangsspannung gibt den Effektivwert der gleichgerichteten Spannung an.

Ripple-Faktor

Der Welligkeitsfaktor misst das Ausmaß der im Gleichstromausgang vorhandenen Wechselstromschwankung.

Korrektureffizienz

Der Gleichrichtungswirkungsgrad gibt an, wie effektiv Wechselstrom-Eingangsleistung in Gleichstrom-Ausgangsleistung umgewandelt wird.

Spitzeninversspannung (PIV)

Die Spitzensperrspannung ist die maximale Sperrspannung, die an der Diode anliegt.

Anwendungen von Halbwellengleichrichtern

Einweggleichrichter werden in einfachen elektronischen Systemen mit geringer Leistung eingesetzt.Sie werden dort eingesetzt, wo Kosten und Einfachheit der Schaltung wichtiger sind als die Ausgangsqualität.

1. Signaldemodulation

Einweggleichrichter werden in AM-Rundfunkempfängern zur Signalerkennung eingesetzt.Sie helfen dabei, Audiosignale aus Trägerwellen zu extrahieren.Aufgrund ihres einfachen Designs eignen sie sich für grundlegende Kommunikationsschaltungen.

2. Batterieladeschaltungen

Batterieladegeräte mit geringem Stromverbrauch verwenden Einweggleichrichter.Sie bieten einen einfachen Gleichstromausgang für langsames Laden.Diese Schaltungen sind in kostengünstigen Geräten üblich.

3. Netzteile für kleine Lasten

Kleine elektronische Projekte verwenden Einweggleichrichter zur Gleichstromversorgung.Sie sind für Blinker und LEDs geeignet.Der Energiebedarf bleibt bei solchen Anwendungen minimal.

4. Signalbeschneidung und -formung

Einweggleichrichter werden in Schaltungen zur Wellenformung verwendet.Sie entfernen die Hälfte eines Eingangssignals.Dies ist bei Signalkonditionierungsaufgaben nützlich.

Halbwellengleichrichter vs. Vollwellengleichrichter

Parameter	Halbwelle Gleichrichter	Volle Welle Gleichrichter
Anzahl Dioden	1 Diode	2 Dioden (Mittelabgriff) oder 4 Dioden (Brücke)
Wechselstrom Auslastungsfaktor	0,318	0,636
Durchschnittlicher Gleichstrom Ausgangsspannung	0,318 × Vm	0,637 × Vm
Welligkeit Faktor	1.21	0,482
Ausgabe Häufigkeit	f	2f
Berichtigung Effizienz	40,60 %	81,20 %
RMS-Ausgabe Spannung	Vm ÷ 2	Vm ÷ √2
Transformator Auslastungsfaktor	0,287	0,693
Peak-Invers Spannung (pro Diode)	Vm	2Vm (Mittelabgriff), Vm (Brücke)
Welligkeit Häufigkeit	Gleich Versorgungsfrequenz	Zweimal Versorgungsfrequenz
Gleichstrom Ausgabe	Niedrig	Höher
Macht Konvertierungsqualität	Niedrig	Hoch
Schaltung Komplexität	Sehr niedrig	Mäßig
Typisch Anwendungen	Signal Erkennung, Stromkreise mit geringem Stromverbrauch	Gleichstrom Zubehör, Adapter

Fazit

Ein Einweggleichrichter erzeugt mithilfe einer Diode einen unidirektionalen, pulsierenden Gleichstromausgang aus einer Wechselstromquelle.Der Schaltungsaufbau, das Funktionsprinzip, die Wellenformen und die Leistungsparameter erklären, warum er im Vergleich zu anderen Gleichrichtern einfach, aber ineffizient ist.Das Hinzufügen eines Kondensatorfilters und die Verwendung einer dreiphasigen Versorgung verbessern die Ausgangsglätte und reduzieren die Welligkeit.Aufgrund seiner geringen Kosten und Einfachheit bleibt der Einweggleichrichter in grundlegenden elektronischen Anwendungen mit geringem Stromverbrauch nützlich.
