Einführung in Steuerungssysteme: Funktionsweise, Typen und Anwendungen

Regelsysteme kommen immer dann zum Einsatz, wenn eine Maschine einen Wert automatisch konstant hält, etwa Temperatur, Geschwindigkeit oder Füllstand.In diesem Artikel wird erklärt, was ein Steuerungssystem ist, wie seine Teile zusammenarbeiten und wie Feedback dafür sorgt, dass die Ausgabe korrekt bleibt.Außerdem lernen Sie die wichtigsten Anlagentypen kennen und erfahren, wie sie sich im Betrieb verhalten.Allgemeine Verwendungszwecke, Vorteile und Grenzen sind enthalten.

Katalog

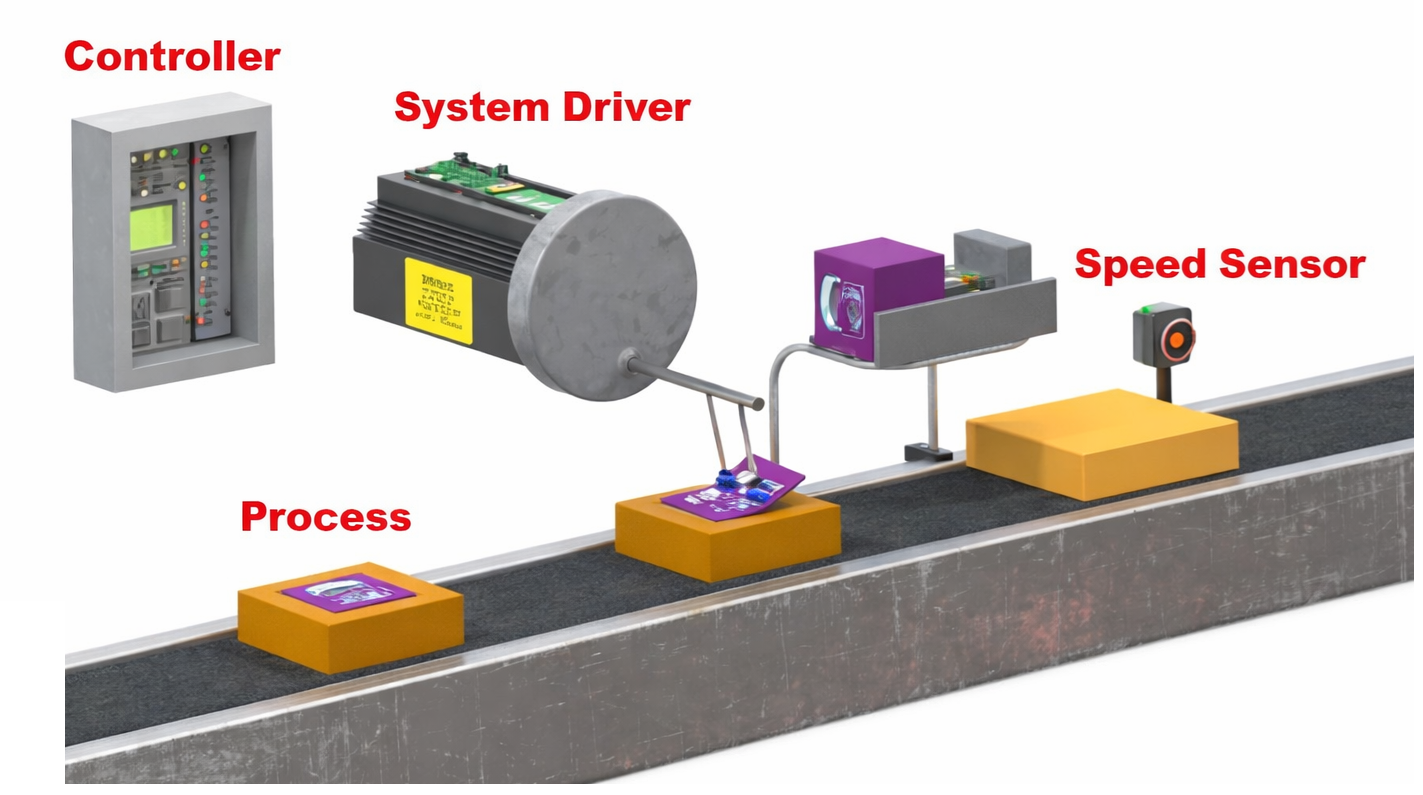

Abbildung 1. Beispiel eines Steuerungssystems

Was ist ein Kontrollsystem?

Ein Steuerungssystem ist ein System, das einen Messwert nahe einem gewünschten Zielwert hält.Sein Zweck besteht darin, einen Prozess automatisch anzupassen, sodass die Ausgabe auch dann korrekt bleibt, wenn sich die Bedingungen ändern.Beispielsweise hält ein Raumthermostat die Temperatur nahe dem eingestellten Wert, und ein Tempomat hält das Fahrzeug auf einer ausgewählten Geschwindigkeit.Ein Wassertank-Füllstandsregler hält außerdem den Wasserstand auf einer gewählten Marke.Vereinfacht ausgedrückt überprüft und korrigiert ein Steuerungssystem kontinuierlich eine Variable, um sie an den erforderlichen Wert anzupassen.

Grundelemente eines Steuerungssystems

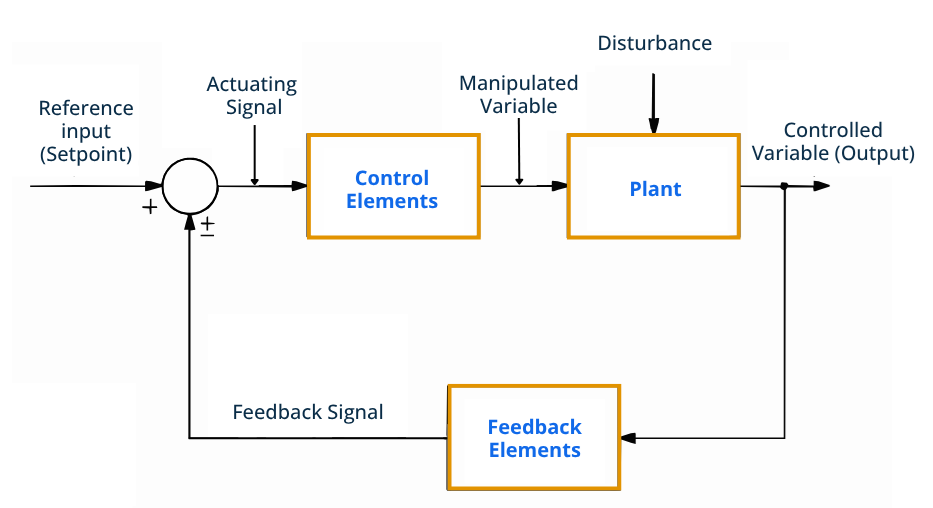

Abbildung 2. Blockdiagramm des Steuerungssystems

Ein Steuerungssystem besteht aus mehreren Standardteilen, die jeweils eine bestimmte Aufgabe erfüllen.

• Referenzeingang (Sollwert)

Dies ist der gewünschte Wert, den das System beizubehalten versucht.Es stellt die ausgewählte Zielbedingung dar.Das System vergleicht immer den tatsächlichen Wert mit dieser Referenz.

• Betätigungssignal

Dies ist das Signal, das nach dem Vergleich von Soll- und Istwert entsteht.Es gibt an, wie viel Anpassung erforderlich ist.Das Signal bereitet das System auf die Korrektur vor.

• Steuerelemente

Diese Teile kümmern sich um den Entscheidungsprozess.Sie bestimmen die Korrekturmaßnahme anhand des empfangenen Signals.Die Ergebnisse dieser Phase bereiten den Prozess auf die Anpassung vor.

• Manipulierte Variable

Dies ist die einstellbare Menge, die dem Prozess zugeführt wird.Das Ändern dieses Werts beeinflusst die endgültige Ausgabe.Es handelt sich um die Variable, die das System direkt variieren kann.

• Pflanze

Die Anlage ist der Prozess, der gesteuert wird.Es erzeugt den endgültigen Ausgabewert.Ziel des Systems ist es, diese Leistung auf dem gewünschten Niveau zu halten.

• Störung

Dies ist eine unerwünschte Änderung, die sich auf den Prozess auswirkt.Dadurch kann der Ausgang vom gewünschten Wert abweichen.Das System muss das kompensieren.

• Kontrollierte Variable (Ausgabe)

Dies ist das tatsächlich gemessene Ergebnis des Prozesses.Es zeigt den aktuellen Zustand des Systems.Das Ziel besteht darin, ihn auf dem gleichen Niveau wie die Referenzeingabe zu halten.

• Feedback-Elemente

Diese messen die Leistung und senden Informationen zur Überprüfung zurück.Sie liefern dem System den aktuellen Zustand.Dadurch kann eine Korrektur ermittelt werden.

• Feedback-Signal

Dies sind die zurückgegebenen Informationen über den Ausgabewert.Es stellt den Zustand des Prozesses dar.Das System verwendet es zum Vergleich.

Funktionsprinzip des Kontrollsystems

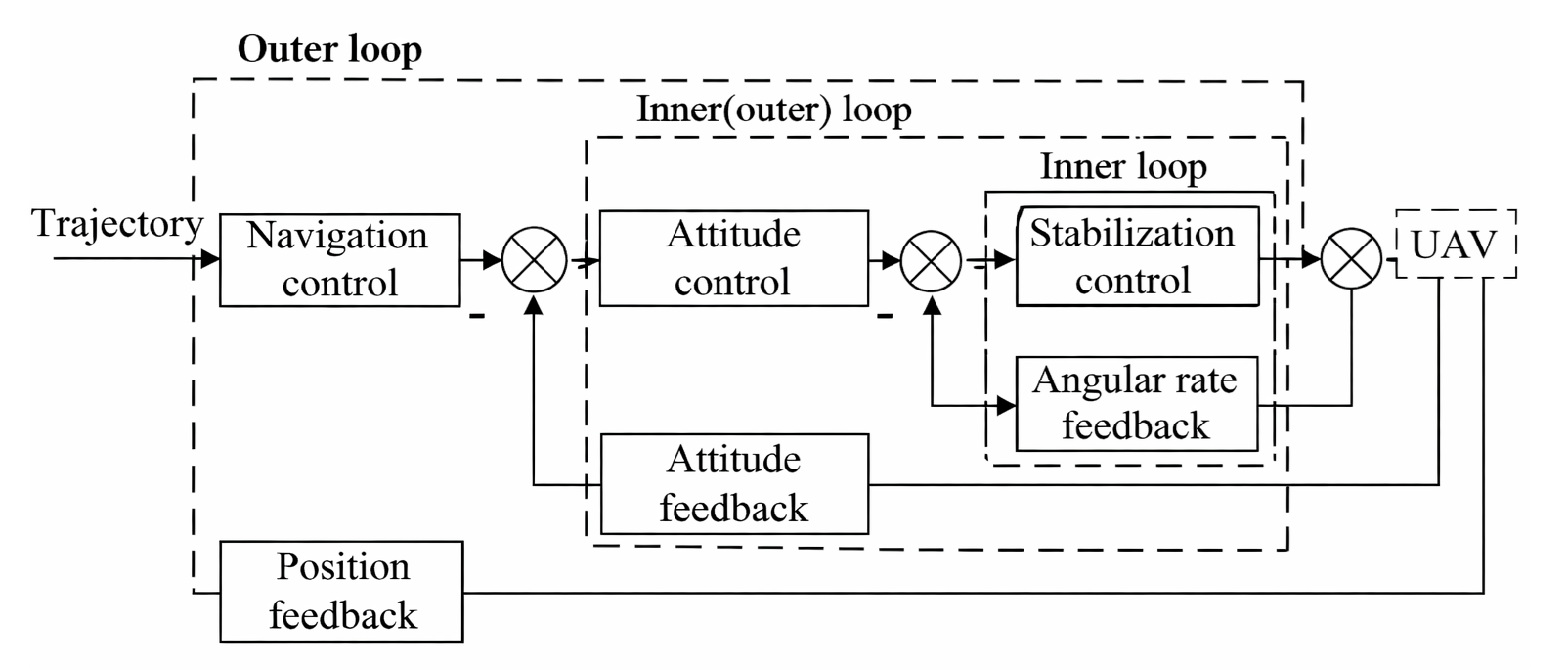

Abbildung 3. Funktionsprinzip des Steuerungssystems

Das Funktionsprinzip eines Steuerungssystems beginnt damit, dass dem System ein gewünschter Eingabewert vorgegeben wird.Anschließend vergleicht das System diesen Wert mit dem tatsächlichen Ausgabewert.Der Unterschied zwischen ihnen wird als Fehlersignal bezeichnet.Liegt der Fehler vor, generiert das System ein Korrektursignal.Diese Korrektur passt den Prozess an, um den Fehler zu reduzieren.Die Ausgabe ändert sich und wird fortlaufend erneut überprüft.Der Zyklus wiederholt sich, bis die Ausgabe nahezu dem gewünschten Wert entspricht.

Eigenschaften von Steuerungssystemen

Steuerungssysteme werden danach bewertet, wie gut sie im Betrieb funktionieren.Diese Merkmale beschreiben die Qualität und Zuverlässigkeit der Systemreaktion.

Eigenschaften	Beschreibung
Stabilität	Die Ausgabe funktioniert nicht divergieren;kehrt nach einer Störung auf einen stabilen Wert zurück
Genauigkeit	Endgültiger Fehler ≤ ±2–5 % des eingestellten Wertes
Präzision	Ausgabe Abweichung ≤ ±1 % bei gleichem Eingang
Reaktionszeit	Anfänglich Reaktion erfolgt innerhalb der gemessenen Verzögerungszeit (td)
Aufstiegszeit	Zeit ab 10 % bis 90 % des Endwertes
Einschwingzeit	Tritt ein und bleibt innerhalb des ±2 %-Bandes
Überschießen	Peak überschreitet Endwert nach %-Betrag
Steady-State Fehler	Konstant Versatz, der nach der Stabilisierung verbleibt
Empfindlichkeit	ΔAusgang / ΔParameteränderungsverhältnis
Robustheit	Pflegt Betrieb trotz Störungsänderung
Bandbreite	Funktioniert effektiv bis zu einer Grenzfrequenz von –3 dB
Wiederholbarkeit	Gleiche Eingabe erzeugt innerhalb der Toleranz die gleiche Leistung
Zuverlässigkeit	Funktioniert ohne Ausfall für Nennbetriebszeit (MTBF)
Dämpfung	Schwingung Zerfall bestimmt durch das Dämpfungsverhältnis ζ
Geschwindigkeit von Antwort	Gesamtzeit bis stabilen Zustand erreichen

Arten von Steuerungssystemen

Steuerungssysteme werden danach klassifiziert, wie sie mit Informationen, Signalen und Reaktionsverhalten umgehen.Sie sind nach Feedback-Nutzung, Signalform und mathematischem Verhalten gruppiert.

Open-Loop-Steuerungssystem

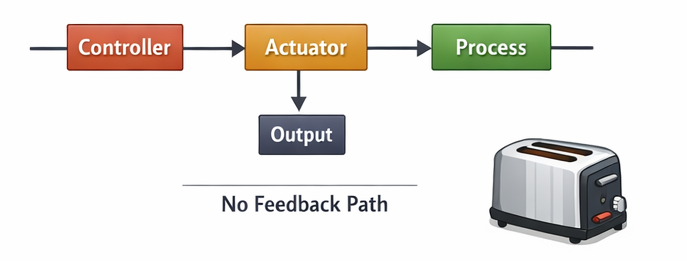

Abbildung 4. Diagramm des Open-Loop-Steuerungssystems

Ein Steuersystem mit offenem Regelkreis ist ein System, bei dem die Ausgabe keinen Einfluss auf die Steueraktion hat.Das System sendet einen Befehl und geht davon aus, dass das Ergebnis korrekt ist, ohne es zu überprüfen.Da es keinen Rückkopplungspfad gibt, können Fehler oder Störungen nicht automatisch korrigiert werden.Die Leistung hängt hauptsächlich von der richtigen Kalibrierung und den Betriebsbedingungen ab.Diese Systeme sind einfach, kostengünstig und leicht zu entwerfen.Allerdings können Änderungen der Last oder der Umgebung das Endergebnis beeinflussen.Gängige Beispiele sind ein elektrischer Toaster-Timer, eine Waschmaschinen-Timersteuerung und ein fester Bewässerungstimer.

Closed-Loop-Steuerungssystem

Abbildung 5. Diagramm des geschlossenen Regelsystems

Ein Regelsystem ist ein System, das seine Leistung mithilfe von Rückmeldungen automatisch anpasst.Das System misst das Ergebnis und vergleicht es mit dem Soll-Wert.Tritt ein Unterschied auf, wird eine Korrektur vorgenommen, um den Fehler zu reduzieren.Diese kontinuierliche Anpassung ermöglicht einen präzisen und stabilen Betrieb auch bei wechselnden Bedingungen.Systeme mit geschlossenem Regelkreis bieten eine höhere Präzision und Zuverlässigkeit als Systeme mit offenem Regelkreis.Sie werden häufig in modernen automatischen Steuerungsanwendungen eingesetzt.Typische Beispiele sind die Temperaturregelung von Klimaanlagen, die Geschwindigkeitsregelung von Fahrzeugen und automatische Spannungsregler.

Kontinuierliches Kontrollsystem

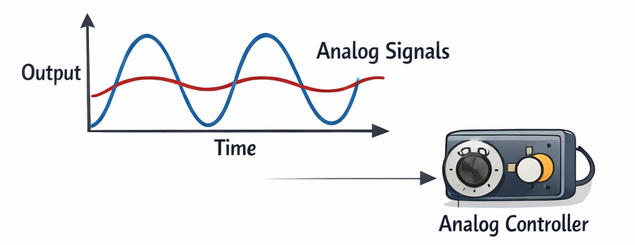

Abbildung 6. Zeitkontinuierliches (analoges) Steuersignal

Ein zeitkontinuierliches Steuerungssystem verarbeitet Signale, die sich im Laufe der Zeit reibungslos ändern.Der Ein- und Ausgang existiert zu jedem Zeitpunkt ohne Unterbrechung.Diese Systeme arbeiten meist mit analogen elektrischen oder mechanischen Signalen.Da die Signale kontinuierlich sind, ist auch die Reaktion gleichmäßig und natürlich.Zeitkontinuierliche Systeme sind häufig in herkömmlichen analogen Steuerungen zu finden.Sie eignen sich für physikalische Prozesse, die eine sofortige Reaktion erfordern.Beispiele hierfür sind analoge Geschwindigkeitsregler, Lautstärkeregelung für Audioverstärker und hydraulische Ventilstellungsregelung.

Zeitdiskretes Steuerungssystem

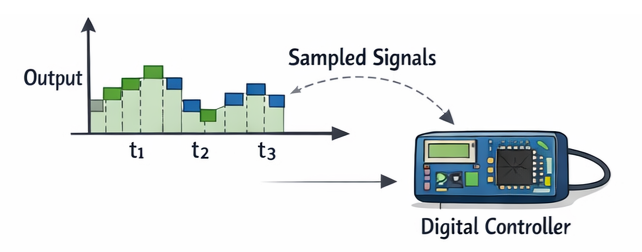

Abbildung 7. Zeitdiskretes (digitales) Steuersignal

Ein zeitdiskretes Steuerungssystem arbeitet mit abgetasteten Datensignalen.Das System prüft und aktualisiert Werte nur in bestimmten Zeitintervallen.Diese Signale werden üblicherweise von digitalen Controllern oder Mikroprozessoren verarbeitet.Die Ausgabe ändert sich schrittweise und nicht kontinuierlich.Solche Systeme ermöglichen einen programmierbaren Betrieb und eine flexible Anpassung.Sie werden häufig in der modernen elektronischen und computergestützten Steuerung eingesetzt.Beispiele hierfür sind mikrocontrollerbasierte Temperaturregelung, digitale Motordrehzahlregelung und Smart-Home-Thermostate.

Lineares Steuerungssystem

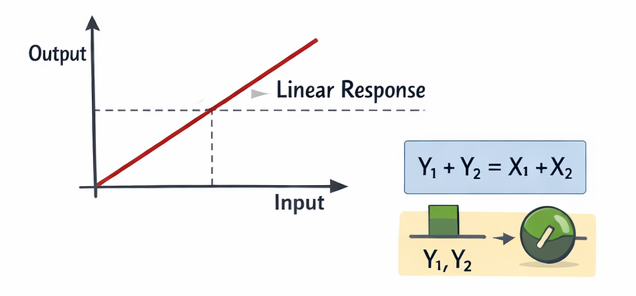

Abbildung 8. Input-Output-Beziehung eines linearen Systems

Ein lineares Steuersystem folgt einem proportionalen Verhältnis zwischen Eingang und Ausgang.Wenn sich der Input verdoppelt, verdoppelt sich unter den gleichen Bedingungen auch der Output.Diese Systeme erfüllen das Superpositionsprinzip, bei dem kombinierte Eingaben kombinierte Ausgaben erzeugen.Lineares Verhalten ermöglicht eine vorhersehbare und einfache mathematische Analyse.Die meisten theoretischen Steuerungsentwürfe gehen der Einfachheit halber von einem linearen Betrieb aus.Lineare Modelle helfen beim Entwurf stabiler und genauer Systeme.Beispiele hierfür sind elektronische Kleinsignalverstärker und Motorsteuerbereiche mit geringer Last.

Nichtlineares Steuerungssystem

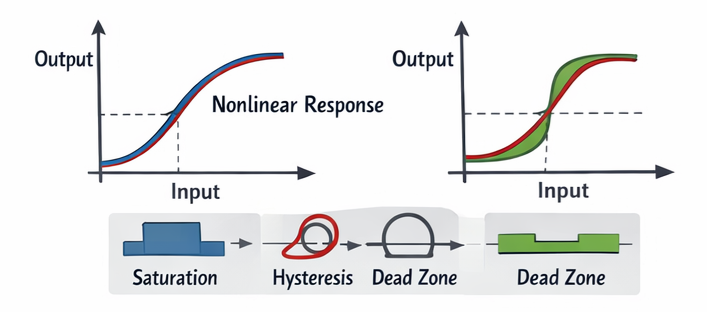

Abbildung 9. Nichtlineare Systemantworteigenschaften

Ein nichtlineares Steuerungssystem hat einen Ausgang, der nicht proportional zum Eingang ist.Die Reaktion ändert sich je nach Betriebsbereich oder Bedingungen.Kleine Eingabeänderungen können zu großen Ausgabeschwankungen oder überhaupt keiner Änderung führen.Häufig treten Effekte wie Sättigung, Hysterese und Totzonen auf.Diese Systeme sind schwieriger zu analysieren, stellen aber physikalische Prozesse genauer dar.Viele Systeme verhalten sich von Natur aus nichtlinear.Beispiele hierfür sind Bewegungsgrenzen von Roboterarmen, das Verhalten magnetischer Aktuatoren und die Ventilflusssteuerung in extremen Positionen.

Vor- und Nachteile von Steuerungssystemen

Kontrollsysteme verbessern die Konsistenz und reduzieren den manuellen Aufwand, bringen aber auch Komplexität und Kosten mit sich.

Vorteile von Steuerungssystemen

• Das System hält die Leistung während des Betriebs nahe am erforderlichen Wert.

• Bediener müssen die Ausrüstung nicht ständig manuell einstellen.

• Maschinen können stundenlang laufen, ohne häufig anzuhalten.

• Das System korrigiert Änderungen der Konditionen automatisch.

• Der Betriebsstatus kann über ein Bedienfeld oder eine Fernanzeige überprüft werden.

Nachteile von Steuerungssystemen

• Die Einrichtungskosten sind höher als bei einfachen manuellen Systemen.

• Für den Aufbau und Service werden Fachkräfte benötigt.

• Sensoren und elektronische Teile können mit der Zeit ausfallen.

• Das Finden der Ursache von Problemen kann länger dauern.

• Das System ist auf eine stabile Stromversorgung angewiesen.

Anwendungen von Steuerungssystemen

Steuerungssysteme werden sowohl in der industriellen Automatisierung als auch in Alltagsgeräten eingesetzt, um automatisch den ordnungsgemäßen Betrieb aufrechtzuerhalten.

1. Industrielle Fertigung

Produktionsmaschinen sorgen für gleichbleibende Produktabmessungen und -qualität.Automatisierte Montagelinien nutzen die Regulierung, um die Wiederholbarkeit sicherzustellen.Dies reduziert Abfall und verbessert die Effizienz.

2. Temperaturregulierung

Heiz- und Kühlgeräte sorgen für angenehme Umgebungsbedingungen.Gebäude sind auf automatische Anpassungen angewiesen, um das Raumklima zu stabilisieren.Dies verbessert die Energieeffizienz und den Komfort.

3. Transportsysteme

Fahrzeuge nutzen Geschwindigkeits- und Stabilitätskontrolle für einen reibungsloseren Betrieb.Moderne Autos verfügen über Tempomat- und Traktionssysteme.Diese verbessern die Fahrsicherheit und Leistung.

4. Energiesysteme

Elektrische Netze regeln Spannungs- und Frequenzniveaus.Generatoren passen die Leistung an den Lastbedarf an.Dadurch ist eine stabile Stromversorgung gewährleistet.

5. Robotik und Automatisierung

Roboter führen präzise Positionierungs- und Bewegungsaufgaben aus.Automatisierte Maschinen arbeiten kontinuierlich mit hoher Präzision.Dies ermöglicht eine fortschrittliche Fertigung.

6. Medizinische Ausrüstung

Die Geräte sorgen während der Behandlung für kontrollierte Betriebsbedingungen.Überwachungsgeräte halten die Werte innerhalb sicherer Grenzen.Dies verbessert die Patientensicherheit und Zuverlässigkeit.

7. Haushaltsgeräte

Alltagsgeräte verwalten die Betriebseinstellungen automatisch.Waschmaschinen und Kühlschränke sorgen für ordnungsgemäße Betriebsbedingungen.Dies vereinfacht die täglichen Aufgaben.

8. Luft- und Raumfahrtsysteme

Flugzeuge und Drohnen sorgen für stabile Flugbedingungen.Die automatische Führung sorgt für die richtige Ausrichtung und Höhe.Dies unterstützt eine zuverlässige Navigation.

Steuerungssystem vs. Automatisierung vs. eingebettete Systeme

Diese Technologien sind eng miteinander verbunden, dienen jedoch unterschiedlichen technischen Zwecken in modernen elektronischen und industriellen Produkten.

Funktion	Kontrolle System	Automatisierung	Eingebettet System
Hauptfokus	Regulierung von Variablen	Prozess Ausführung	Gerät Betrieb
Zweck	Pflegen gewünschten Wert	Aufgaben ausführen automatisch	Dediziert ausführen Funktionen
Umfang	Spezifisch Prozessverhalten	Ganz Arbeitsablauf	Single Produktgerät
Entscheidung Fähigkeit	Basierend auf Messwerte	Basierend auf programmierte Logik	Basierend auf Firmware
Feedback-Nutzung	Oft erforderlich	Optional	Optional
Hardwaretyp	Sensoren und Aktoren	Maschinen und Controller	Mikrocontroller Brett
Softwarerolle	Berechnung und Korrektur	Sequenzierung und Koordination	Gerät Steuerlogik
Antworttyp	Kontinuierlich Anpassung	Aufgabe Ausführung	Funktioneller Betrieb
Systemgröße	Klein bis mittel	Mittel bis groß	Sehr klein
Flexibilität	Mäßig	Hoch	Begrenzt
Zeit Anforderung	Hoch	Mäßig	Hoch
Bewerbung Ebene	Prozessebene	Pflanzenebene	Produktebene
Beispiel	Temperatur Kontrolle	Fabrik Produktionslinie	Smartwatch
Integration	Teil von Automatisierung	Enthält Steuerungssysteme	Unterstützt beides

Fazit

Steuerungssysteme sorgen für Stabilität, indem sie die tatsächliche Leistung kontinuierlich mit einem Zielwert vergleichen und etwaige Fehler korrigieren.Ihre Leistung hängt von Kernelementen wie Feedback, Controller-Aktion und dem kontrollierten Prozess ab.Verschiedene Klassifizierungen definieren, wie mit Signalen umgegangen wird und wie genau ein System auf Störungen reagiert.Aufgrund dieser Fähigkeiten werden Steuerungssysteme häufig in der Industrie, im Transportwesen, in der Energieversorgung, in medizinischen Geräten und in Alltagsgeräten eingesetzt.
