4,7-kΩ-Widerstandsleitfaden: Farbcode, Verwendung, Tests und Wertevergleich

Ein 4,7-kΩ-Widerstand ist ein übliches elektronisches Bauteil, das zur Steuerung des Stroms und zur Einstellung der Spannung in Schaltkreisen verwendet wird.In diesem Artikel wird erklärt, was der Wert bedeutet, wie seine Farbbänder zu lesen sind und was seine wichtigsten Spezifikationen sind.Es zeigt auch, wo es normalerweise verwendet wird, z. B. bei Pull-up- und Pull-down-Signalen, Transistorsteuerung und Spannungsteilern.Außerdem erfahren Sie, wie Sie es mit einem Multimeter überprüfen und wie es mit 10-kΩ- und 47-kΩ-Widerständen verglichen wird.

Katalog

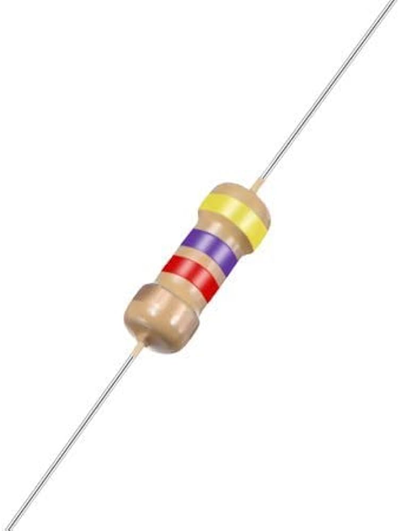

Abbildung 1. 4,7 kΩ Axialwiderstand

Was ist ein 4,7-kΩ-Widerstand?

Ein 4,7-kΩ-Widerstand ist ein Widerstand mit einem Widerstandswert von 4.700 Ohm (Ω).Das „kΩ“ bedeutet Kilo-Ohm, also 4,7 kΩ = 4,7 × 1.000 Ω = 4.700 Ω.In einem Stromkreis wird dieser Wert üblicherweise verwendet, um den Strom auf einen sichereren Wert zu reduzieren oder einen Spannungspegel an einem Knoten einzustellen.Es trägt dazu bei, die Signale stabil zu halten, indem es steuert, wie viel Strom durch einen Pfad fließen kann.Einfach ausgedrückt ist ein 4,7-kΩ-Widerstand ein Standardwert, der zur Steuerung des Stroms oder zur Formung der Spannung verwendet wird, ohne dass der Schaltkreis zu viel verbraucht.

Elektrische Spezifikationen eines 4,7 kΩ-Widerstands

Ein 4,7-kΩ-Widerstand kann in vielen Typen und Größen hergestellt werden, daher variieren seine Spezifikationen je nach Serie und Hersteller.Die folgende Tabelle listet allgemeine, messbare Spezifikationen auf, die Sie in Datenblättern sehen.

Spezifikationen	Typischer Bereich
Nominell Widerstand	4,7 kΩ (4.700 Ω)
Toleranz	±0,1 %, ±0,5 %, ±1 %, ±2 %, ±5 %
Nennleistung (axial)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Nennleistung (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Temperatur Koeffizient (TCR)	25, 50, 100, 200, 300 ppm/°C
Betrieb Temperaturbereich	−55°C bis +155°C (variiert je nach Typ)
Max arbeitet Spannung	~50 V bis 500 V (abhängig von Paket/Leistung)
Maximale Überlastung Spannung	Höher als Arbeitsspannung (serienabhängig)
Packungsgröße (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Körpergröße (axial)	Hängt davon ab Wattzahl (längeres Gehäuse für höhere W)
Widerstand Technologie	Dicker Film, Dünnfilm, Metallfilm, drahtgewickelt
Langfristig Stabilität	z. B. ±(0,2 % bis 1%) über 1.000 Std. (typabhängig)
Lärm (relativ)	Tiefer hinein Metall/dünner Film, höher bei einigen dicken Filmen
Spannung Koeffizient	Typischerweise niedrig;in Präzisionstypen genauer spezifiziert
Feuchtigkeit / Umweltbewertung	Variiert (Allzweck- bis Hochzuverlässigkeitsserie)

Farbcode für 4,7-kΩ-Widerstände

Viele 4,7-kΩ-Widerstände verwenden Farbbänder, damit Sie den Wert schnell erkennen können.Die Bandanzahl (4, 5 oder 6) ändert hauptsächlich, wie viele Ziffern angezeigt werden und ob zusätzliche Informationen wie der Temperaturkoeffizient enthalten sind.

4-Band-Farbcode

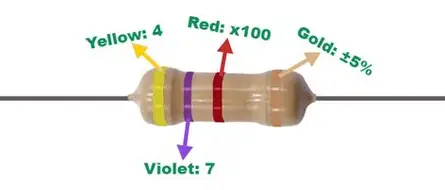

Abbildung 2. 4-Band 4,7 kΩ Farbcode

Band Position	Farbe	Bedeutung	Wert
1. Band	Gelb	1. Ziffer	4
2. Band	Violett	2. Ziffer	7
3. Band	Rot	Multiplikator	×100 (10²)
4. Band	Gold	Toleranz	±5 %

Die ersten beiden Bänder ergeben die Zahl 47. Das dritte Band (rot) bedeutet Multiplikation mit 100, also 47 × 100 = 4.700 Ω.Das sind 4,7 kΩ.Das Goldband zeigt, dass der Widerstand um ±5 % vom angegebenen Wert abweichen kann.

5-Band-Farbcode

Ein 5-Band-Widerstand fügt eine zusätzliche Ziffer hinzu, sodass der Wert drei signifikante Ziffern vor dem Multiplikator verwendet.Dies wird üblicherweise für Teile mit engeren Toleranzen verwendet.

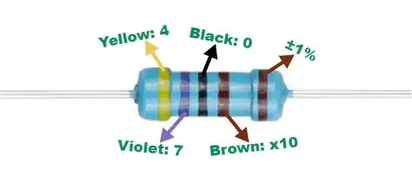

Abbildung 3. 5-Band 4,7 kΩ Farbcode

Band Position	Farbe	Bedeutung	Wert
1. Band	Gelb	1. Ziffer	4
2. Band	Violett	2. Ziffer	7
3. Band	Schwarz	3. Ziffer	0
4. Band	Braun	Multiplikator	×10 (10¹)
5. Band	Braun	Toleranz	±1 %

Die ersten drei Bänder bilden 470. Das Multiplikatorband (braun) bedeutet ×10, also 470 × 10 = 4.700 Ω.Das entspricht 4,7 kΩ.Das letzte Band (braun) gibt eine Toleranz von ±1 % an, was im Allgemeinen präziser ist als herkömmliche 4-Band-Teile.

6-Band-Farbcode

Ein 6-Band-Widerstand umfasst zusätzlich zur Toleranz ein Temperaturkoeffizientenband (Tempco).Dies ist nützlich, wenn Ihnen Wertstabilität bei Temperaturänderungen am Herzen liegt.

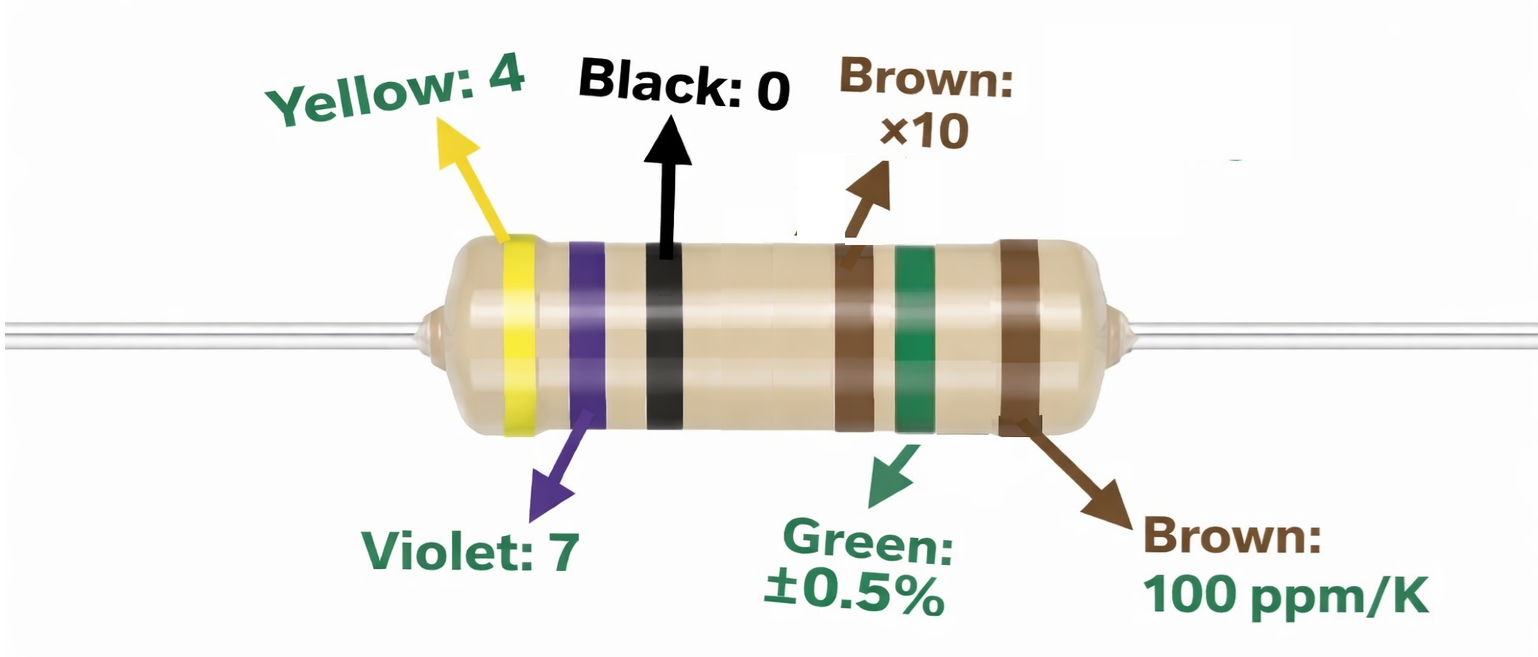

Abbildung 4. 6-Band 4,7 kΩ Farbcode

Band Position	Farbe	Bedeutung	Wert
1. Band	Gelb	1. Ziffer	4
2. Band	Violett	2. Ziffer	7
3. Band	Schwarz	3. Ziffer	0
4. Band	Braun	Multiplikator	×10 (10¹)
5. Band	Grün	Toleranz	±0,5 %
6. Band	Braun	Tempco	100 ppm/°C

Das grüne Band bedeutet, dass der Widerstand um ±0,5 % von 4,7 kΩ abweichen darf.Das braune Tempco-Band bedeutet, dass sich der Widerstand um etwa 100 ppm/°C ändert, was 0,01 % pro °C entspricht (da 100 ppm = 100/1.000.000).Niedrigere ppm/°C-Werte bedeuten normalerweise eine bessere Stabilität bei steigenden oder fallenden Temperaturen.Aus diesem Grund werden 6-Band-Widerstände häufig dort eingesetzt, wo es auf einen konstanten Widerstand über die Temperatur ankommt.

Anwendungen eines 4,7 kΩ-Widerstands

Ein 4,7-kΩ-Widerstand ist ein „mittlerer“ Wert, der für viele praktische Designs geeignet ist, insbesondere für Logiksignale und Kleinsignalschaltungen.Im Folgenden finden Sie gängige Verwendungsmöglichkeiten in Schaltkreisen.

1. Pull-up-Widerstand für digitale Eingänge

Ein 4,7-kΩ-Pullup hilft einem digitalen Eingang, ein sauberes HIGH zu lesen, wenn der Schalter oder Ausgang geöffnet ist.Der Pull-up ist stark genug, um kleine Geräusche zu bekämpfen, aber er hält den Strom immer noch angemessen, wenn die Leine nach NIEDRIG gezogen wird.Dieser Wert ist bei Mikrocontroller-Eingängen und Open-Drain-Ausgängen weit verbreitet.Dies ist auch bei gemeinsam genutzten Signalleitungen üblich, bei denen es auf Stabilität ankommt.

2. Pull-Down-Widerstand für stabilen LOW-Zustand

Ein 4,7-kΩ-Pulldown hält ein Signal auf LOW, wenn es nichts antreibt.Dies verhindert „schwebende“ Eingaben, die ihren Zustand zufällig ändern können.Es wird häufig mit Tasten, Sensorausgängen und Aktivierungspins verwendet.Der Wert ist stark genug, um einen klaren Pegel zu definieren, ohne die Schaltung zu belasten.

3. Transistorvorspannung in Kleinsignalstufen

In BJT- oder MOSFET-Treiberabschnitten werden häufig 4,7 kΩ verwendet, um einen Vorspannungspfad für einen Basis-/Gate-Knoten festzulegen.Es hilft zu steuern, wie stark ein Steuersignal den Transistoreingang ansteuert.Viele entscheiden sich dafür, wenn sie einen festen Steuerpfad ohne übermäßigen Antriebsstrom wünschen.Es trägt auch dazu bei, dass der Eingang nicht aufgeladen bleibt, wenn das Fahrsignal unterbrochen wird.

4. Spannungsteiler für Referenz- oder Messknoten

Ein 4,7-kΩ-Widerstand wird üblicherweise mit einem anderen Widerstand gepaart, um einen Teiler für eine vorhersehbare Knotenspannung zu bilden.Es wird für die Eingangsskalierung, Referenzeinstellung und Sensorausleseschaltungen verwendet.Der Wert ist praktisch, da keine sehr großen Komponenten erforderlich sind und der Teilerstrom dennoch moderat bleibt.Es lässt sich auch problemlos mit vielen Standardwiderstandswerten kombinieren.

5. Signalleitungsdämpfung oder leichte Belastung

In einigen Signalpfaden werden 4,7 kΩ als leichte Last verwendet, um unerwünschtes Schweben zu reduzieren oder das Verhalten eines Knotens zu beeinflussen.Es kann dazu beitragen, die Aufnahme kleiner Geräusche auf Leitungen mit hoher Impedanz zu beruhigen.Dies ist häufig bei Analogeingängen und Komparatoreingängen der Fall.Das Ziel ist ein stabilerer Knoten, ohne ihn zu einer schweren Last zu machen.

Wie teste ich einen 4,7-kΩ-Widerstand mit einem Multimeter?

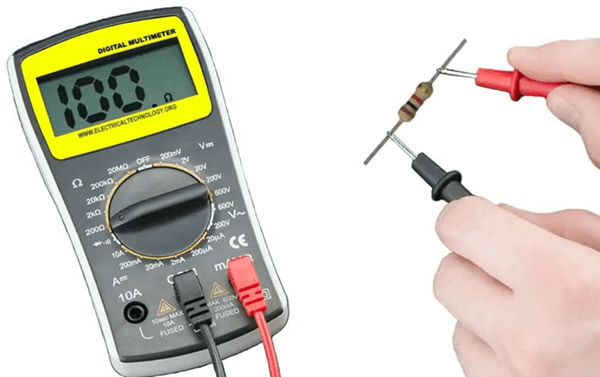

Abbildung 5. Messung eines Widerstands mit einem Digitalmultimeter

Eine schnelle Multimeterprüfung bestätigt, ob ein Widerstand nahe seinem erwarteten Wert liegt.Dies ist hilfreich bei der Fehlerbehebung oder beim Sortieren von Teilen.

Schritt 1: Richten Sie das Multimeter richtig ein

Schalten Sie das Multimeter ein und stellen Sie es auf den Widerstandsmodus (Ω) ein.Wenn Ihr Messgerät über einen manuellen Bereich verfügt, wählen Sie einen Bereich über 4,7 kΩ, z. B. 20 kΩ.Stellen Sie sicher, dass die Sonden an den richtigen Anschlüssen angeschlossen sind (COM und Ω).Berühren Sie die Sondenspitzen kurz aneinander, um festzustellen, ob das Messgerät normal reagiert.

Schritt 2: Isolieren Sie den Widerstand vor der Messung

Für eine möglichst genaue Messung sollte der Widerstand außerhalb des Stromkreises gemessen werden.Wenn es noch auf einer Platine verlötet ist, können andere Teile parallele Pfade erzeugen, die den Messwert verändern.Wenn das Entfernen nicht möglich ist, heben Sie ein Bein des Widerstands an, sodass er nicht mehr vollständig angeschlossen ist.Dieser Schritt verhindert falsche Messwerte, die zu niedrig erscheinen.

Schritt 3: Messen Sie den Widerstandswert

Halten Sie eine Sonde an jede Leitung des Widerstands.Halten Sie den Kontakt konstant, damit der Wert aufgrund einer schlechten Verbindung nicht ansteigt.Lesen Sie den angezeigten Widerstand ab und stellen Sie fest, ob er nahe bei 4,70 kΩ liegt.Abhängig von der Widerstandstoleranz ist eine kleine Abweichung normal.

Schritt 4: Beurteilen Sie das Ergebnis anhand eines erwarteten Bereichs

Vergleichen Sie den Messwert mit der Toleranz des Widerstands, falls Sie diese kennen.Für einen üblichen ±5 %-Teil liegt ein normaler Bereich bei etwa 4,465 kΩ bis 4,935 kΩ.Für einen ±1 %-Teil liegt ein normaler Bereich bei etwa 4,653 kΩ bis 4,747 kΩ.Wenn das Messgerät OL (offene Leitung) oder einen Wert anzeigt, der weit außerhalb des erwarteten Bereichs liegt, ist möglicherweise der Widerstand beschädigt oder der Messaufbau ist möglicherweise falsch.

Vergleich von 4,7 kΩ-Widerständen mit 10 kΩ-Widerständen und 47 kΩ-Widerständen

Diese drei Werte werden häufig für die gleichen „Aufgaben“ verwendet (wie Klimmzüge, Bias-Pfade und Teiler), verhalten sich jedoch unterschiedlich, da der Widerstand Strom und Belastung ändert.Die folgende Tabelle zeigt praktische elektrische Unterschiede und wann jeder Wert normalerweise gewählt wird.

Funktionen	4,7 kΩ	10 kΩ	47 kΩ
Aktuell bei 5 V (I = V/R)	1,06 mA	0,50mA	0,106 mA
Aktuell bei 12 V	2,55 mA	1,20mA	0,255mA
Widerstand Verhältnis auf 4,7 kΩ	1×	2,13× höher	10× höher
Spannungsabfall über Widerstand bei 1 mA	4,7 V	10 V	47 V
Verlustleistung bei 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Macht Verlustleistung bei 12 V	30,6 mW	14,4 mW	3,06 mW
RC-Zeit konstant mit 100 nF Kondensator	0,47 ms	1,00 ms	4,70 ms
RC-Abschaltung Frequenz mit 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Aktuell Änderung pro 1-V-Anstieg	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Ausgabe Impedanzbeitrag im Teiler	Niedrig	Mittel	Hoch
Ladezeit auf 63 % bei 100 nF	0,47 ms	1,00 ms	4,70 ms
Ladezeit bis ~99 % (≈5τ)	2,35 ms	5,00 ms	23,5 ms
Typischer ADC Quellenimpedanzeffekt	Minimaler Fehler	Akzeptabel Fehler	Auffällig Fehler möglich
Empfindlichkeit zum Leckstrom (1 µA Leckstromfehler)	0,47 % Fehler	1,0 % Fehler	4,7 % Fehler
Relativ Signal-Einschwinggeschwindigkeit	Schnell	Mäßig	Langsam

Fazit

Der 4,7-kΩ-Widerstand ergibt einen ausgeglichenen Widerstand, der in vielen Schaltkreisen gut funktioniert.Sein Farbcode zeigt seinen Wert und seine Genauigkeit an, und ein Multimetertest bestätigt, ob es noch ordnungsgemäß funktioniert.Es wird häufig verwendet, um Signale stabil zu halten, Transistoreingänge zu steuern und feste Spannungspegel zu erzeugen.Im Vergleich zu niedrigeren oder höheren Werten zieht es einen moderaten Strom und bleibt zuverlässig, weshalb es weit verbreitet ist.
