LGA vs. BGA-Vergleichsleitfaden für das Design elektronischer Systeme

In diesem Artikel lernen Sie die wichtigsten Unterschiede zwischen LGA- (Land Grid Array) und BGA- (Ball Grid Array) Paketen kennen.Sie werden verstehen, wie jedes Paket aufgebaut ist, wie es mit der Leiterplatte verbunden wird und wo es häufig verwendet wird.Der Inhalt vergleicht auch deren Struktur, Leistung sowie praktische Vor- und Nachteile.Am Ende wissen Sie, wie Sie das richtige Paket entsprechend Ihren Designanforderungen auswählen.

Katalog

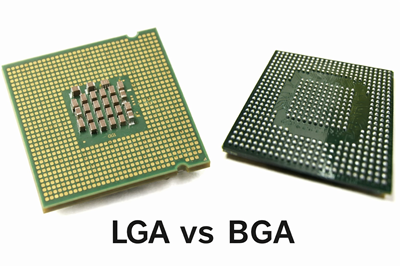

Abbildung 1. Übersicht über LGA und BGA

Was ist LGA (Land Grid Array)?

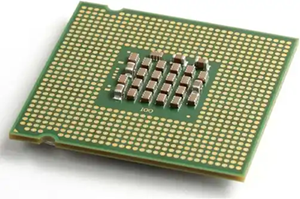

Abbildung 2. LGA-Paket

LGA (Land Grid Array) ist eine Art IC-Gehäuse, bei dem sich anstelle von Stiften oder Lötkugeln flache leitende Pads, sogenannte Lands, auf der Unterseite der Komponente befinden.Diese Kontaktflächen stellen den Kontakt mit federbelasteten Stiften in einer Buchse auf der Leiterplatte her und stellen so eine elektrische Verbindung ohne dauerhaftes Löten her.Dieses Design wird häufig in CPUs und Hochleistungsprozessoren verwendet, da es eine einfache Installation und einen einfachen Austausch ermöglicht.Das Gehäuse selbst enthält keine Lötelemente, sodass die endgültige Verbindung durch die Sockelschnittstelle und nicht durch den Chip definiert wird.Dieser Aufbau vereinfacht auch die visuelle Kontrolle, da die Kontakte an der Oberfläche zugänglich sind.

Was ist BGA (Ball Grid Array)?

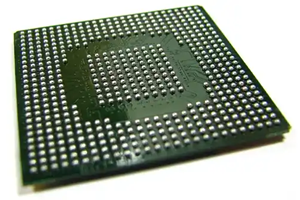

Abbildung 3. BGA-Paket

BGA (Ball Grid Array) ist ein oberflächenmontierbares Gehäuse, das eine Anordnung kleiner Lötkugeln auf der Unterseite des Chips verwendet, um elektrische Verbindungen herzustellen.Bei der Montage schmelzen diese Lotkugeln in einem Reflow-Prozess und verbinden sich direkt mit den Pads auf der Leiterplatte, wodurch dauerhafte Verbindungen entstehen.Diese Verpackungsmethode ermöglicht ein kompaktes Layout mit einer großen Anzahl von Verbindungen auf kleinem Raum.BGA-Pakete werden häufig in hochdichter Elektronik wie Smartphones, GPUs und eingebetteten Systemen verwendet.Die Lotkugeln tragen auch dazu bei, während des Betriebs mechanische Spannungen auf das Gehäuse zu verteilen.

LGA vs. BGA: Physikalische und strukturelle Unterschiede

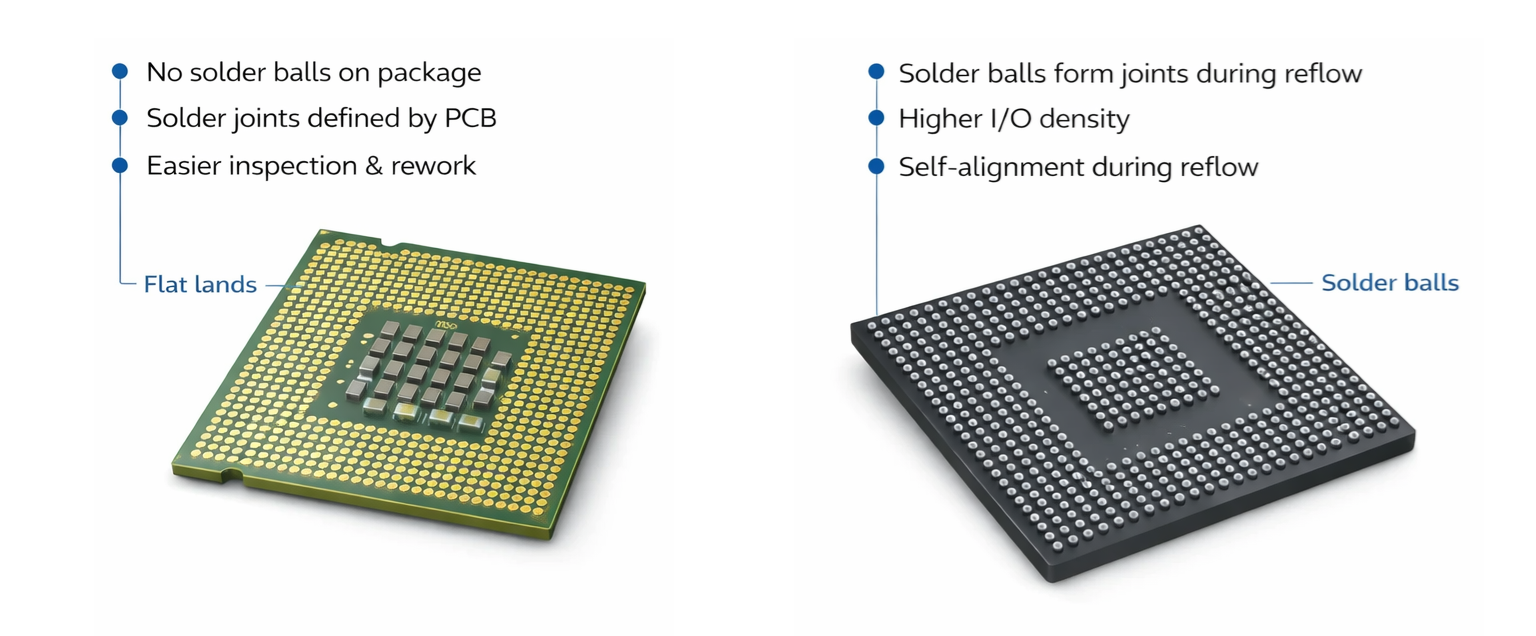

Abbildung 4. Strukturvergleich

Bei LGA-Gehäusen werden flache metallische Kontaktflächen verwendet, die in einem Raster auf der Unterseite des Chips angeordnet sind und mit den entsprechenden Stiften in einem Sockel ausgerichtet sind.Diese Verpackungen erfordern ein mechanisches Haltesystem, wie z. B. einen Sockel und einen Verriegelungsmechanismus, um einen zuverlässigen Kontaktdruck aufrechtzuerhalten.Das Fehlen von Lötkugeln bedeutet, dass der Chip selbst nicht direkt mit der Leiterplatte verbunden ist, sodass er abnehmbar und wiederverwendbar ist.Das Layout wird durch freiliegende Kontaktpads definiert, die deutlich sichtbar und zur Inspektion zugänglich sind.Im Gegensatz dazu hängt die Montagemethode eher von der präzisen Ausrichtung innerhalb der Fassung als von der Lötbefestigung ab.Wie in der Abbildung zu sehen ist, unterscheidet sich LGA durch die flache und gleichmäßige Pad-Oberfläche von anderen Gehäusetypen.

BGA-Gehäuse hingegen verfügen über eine Reihe von Lötkugeln, die sowohl als elektrische Verbindungen als auch als mechanische Anker dienen.Diese Lotkugeln werden vorab am Gehäuse befestigt und schmelzen während des Reflow-Prozesses, um dauerhafte Verbindungen mit der Leiterplatte zu bilden.Im Gegensatz zu LGA werden BGA-Komponenten ohne Sockel direkt auf der Platine montiert, sodass sie ohne spezielle Nacharbeitsausrüstung nicht entfernbar sind.Die Anschlüsse sind unter der Verpackung verborgen, was die Sichtprüfung schwieriger macht.Das Gitter aus Lotkugeln ermöglicht außerdem engere Abstände und eine höhere Pinzahl bei gleicher Grundfläche.Wie in der Abbildung gezeigt, unterscheiden die erhabenen kugelförmigen Kontakte die Struktur von BGA deutlich von den flachen Kontaktflächen von LGA.

LGA vs. BGA: Thermische und elektrische Leistung

Leistung Aspekt	LGA (Land Grid Array)	BGA (Ball Grid Array)
Thermisch Zerstreuung	Wärmeübertragung hängt vom Sockelkontakt und der Effizienz des Kühlkörpers ab;etwas weniger direkt thermischer Pfad	Direktlöten Die Verbindung zur Leiterplatte verbessert die Wärmeleitung und die Ausbreitungseffizienz
Thermisch Widerstand (θJA)	Normalerweise höher aufgrund von Schnittstellenschichten zwischen Gehäuse und Leiterplatte	Niedrigere Thermik Widerstand durch direkte Befestigung und besseren Wärmeflussweg
Hitze Gleichmäßige Verteilung	Kann uneben sein Wärmeübertragung abhängig von der Kontaktdruckverteilung	Einheitlicher Wärmeverteilung über Lötstellen und Leiterplatte
Signalintegrität	Etwas länger Der Signalweg durch die Buchse kann zu Impedanzschwankungen führen	Kurz, direkt Verbindungen reduzieren Signalverluste und verbessern die Integrität
Parasitär Induktivität	Höher aufgrund Buchsenstifte und Kontaktschnittstelle	Niedriger aufgrund kompakte Lötkugelanschlüsse
Elektrisch Widerstand	Variiert je nach auf Anpressdruck und Sauberkeit der Buchsenstifte	Niedrig und stabil durch dauerhafte metallurgische Lötverbindungen
Stromversorgung Effizienz	Gut, aber Abhängig von der Qualität des Sockels und der Konsistenz der Stiftkontakte	Effizienter aufgrund niederohmiger Pfade und stabiler Verbindungen
Hochfrequenz Leistung	Mai erleben geringe Signalverschlechterung bei sehr hohen Frequenzen	Besser geeignet für HF- und Hochgeschwindigkeitsdesigns aufgrund der minimalen Signalpfadlänge
Elektromagnetisch Leistung	Etwas höher EMI-Risiko aufgrund längerer Verbindungswege	Niedrigere EMI aufgrund kompaktes Layout und kürzere Stromschleifen
Zuverlässigkeit Unter Last	Leistung evtl können im Laufe der Zeit aufgrund von Verschleiß oder Verschmutzung der Buchsenkontakte variieren	Sehr stabil Leistungseinbußen im Laufe der Zeit aufgrund fester Lötstellen

Vor- und Nachteile von LGA

Vorteile von LGA

• Ermöglicht eine einfache Installation und einen einfachen Austausch ohne Löten und eignet sich daher ideal für aufrüstbare Systeme.

• Vereinfacht Inspektion und Wartung, da die Kontakte freiliegen und zugänglich sind.

• Reduziert das Risiko einer Beschädigung des Pakets während der Handhabung, da sich keine zerbrechlichen Stifte auf dem Chip befinden.

• Unterstützt eine hohe Pinzahl bei gleichzeitiger Beibehaltung der mechanischen Zuverlässigkeit durch das Sockeldesign.

Nachteile von LGA

• Erfordert einen Sockel, was die Gesamtsystemkosten und die Platinenkomplexität erhöht.

• Die Kontaktzuverlässigkeit hängt von einem konstanten Druck und Zustand der Steckdose ab.

• Größerer mechanischer Platzbedarf im Vergleich zu direkt montierten Paketen.

• Anfällig für Verbindungsprobleme bei Verschmutzung oder Fehlausrichtung.

Vor- und Nachteile von BGA

Vorteile von BGA

• Ermöglicht eine sehr hohe I/O-Dichte bei kompakter Stellfläche für moderne Elektronik.

• Bietet starke mechanische und elektrische Verbindungen durch Lötverbindungen.

• Verbessert die elektrische Leistung durch kürzere Signalwege und geringere Induktivität.

• Unterstützt eine effiziente Wärmeübertragung durch direkte Leiterplattenbefestigung.

Nachteile von BGA

• Schwierig zu prüfende Lötstellen, da diese unter der Verpackung verborgen sind.

• Erfordert spezielle Ausrüstung für Montage- und Nachbearbeitungsprozesse.

• Nach dem Auflöten auf die Leiterplatte nicht leicht austauschbar.

• Herstellungsfehler wie Lötlücken oder Brückenbildung können schwieriger zu erkennen sein.

Wie wählt man zwischen LGA- und BGA-Paketen?

1. Definieren Sie Wartungsanforderungen

Wenn Ihr Produkt einfache Upgrades oder einen Austausch vor Ort erfordert, ist LGA in der Regel besser geeignet, da es eine nicht dauerhafte Installation ermöglicht.Dies ist besonders wichtig bei Systemen wie Desktop-Computern oder Servern, bei denen möglicherweise Komponenten ausgetauscht werden müssen.BGA hingegen ist für die dauerhafte Montage gedacht und nicht für den häufigen Austausch konzipiert.Überlegen Sie, wie oft im Laufe des Produktlebenszyklus Wartungsarbeiten oder Upgrades durchgeführt werden.Die Auswahl auf der Grundlage der Wartungsfreundlichkeit trägt dazu bei, langfristige Betriebskosten und Ausfallzeiten zu reduzieren.

2. Bewerten Sie Größen- und Platzbeschränkungen

Bei kompakten Geräten wie Smartphones oder eingebetteten Systemen wird BGA aufgrund seines geringeren Platzbedarfs und seiner höheren Dichte häufig bevorzugt.LGA erfordert zusätzlichen Platz für Sockel und mechanische Haltesysteme, was die Platinengröße erhöhen kann.Bei platzbeschränkten Designs wirkt sich die Minimierung des Platzbedarfs positiv auf den Gesamtformfaktor des Produkts aus.BGA ermöglicht engere Layouts und eine effizientere Nutzung der Leiterplattenfläche.Dieser Schritt stellt sicher, dass Ihre Paketauswahl mit den physischen Designbeschränkungen übereinstimmt.

3. Berücksichtigen Sie die Fertigungskapazitäten

Ihr verfügbarer Montageprozess spielt eine wichtige Rolle bei der Paketauswahl.BGA erfordert kontrolliertes Reflow-Löten und Inspektionswerkzeuge wie Röntgensysteme, die möglicherweise nicht in allen Fertigungsumgebungen verfügbar sind.LGA hingegen vereinfacht die Montage durch die Verwendung von Sockeln statt Löten.Bewerten Sie, ob Ihre Produktionslinie die Komplexität der BGA-Montage unterstützen kann.Durch die Abstimmung des Verpackungstyps mit der Fertigungskapazität werden Produktionsrisiken vermieden.

4. Leistungsanforderungen analysieren

Hochgeschwindigkeits- und Hochfrequenzanwendungen profitieren häufig von BGA aufgrund kürzerer elektrischer Wege und besserer Signalintegrität.LGA kann weiterhin Hochleistungsanwendungen unterstützen, hängt jedoch von der Qualität und dem Design des Sockels ab.Wenn Ihre Anwendung anspruchsvolle elektrische Leistungen erfordert, ist die Wahl des Gehäuses wichtig.Berücksichtigen Sie Faktoren wie Signalgeschwindigkeit, Rauschen und Stabilität der Stromversorgung.Dies gewährleistet eine optimale Leistung für Ihren spezifischen Anwendungsfall.

5. Bewerten Sie Kostenbeschränkungen

Budgetüberlegungen umfassen sowohl Kosten auf Komponenten- als auch auf Systemebene.LGA kann aufgrund von Sockeln und mechanischen Teilen die Kosten erhöhen, während BGA die Komplexität der Platine verringern, aber die Herstellungskosten erhöhen kann.Die Gesamtkosten sollten Montage, Tests und mögliche Nacharbeiten umfassen.Bewerten Sie die Kompromisse zwischen anfänglichen und langfristigen Kosten.Die Wahl der richtigen Balance trägt dazu bei, Rentabilität und Skalierbarkeit aufrechtzuerhalten.

6. Bestimmen Sie den Zuverlässigkeitsbedarf

Bei Anwendungen, die Vibrationen, Temperaturschwankungen oder rauen Umgebungen ausgesetzt sind, bietet BGA aufgrund von Lötverbindungen oft eine höhere mechanische Stabilität.LGA basiert auf mechanischem Druck, der unter extremen Bedingungen möglicherweise weniger robust ist.Die Anforderungen an die Zuverlässigkeit variieren je nach Branche, beispielsweise in der Automobil- oder Industrieelektronik.Berücksichtigen Sie bei der Auswahl des Pakets Umweltstressfaktoren.Dieser Schritt gewährleistet eine langfristige Haltbarkeit und Produktzuverlässigkeit.

Anwendungen von LGA- und BGA-Paketen

Beispiele für LGA-Komponenten

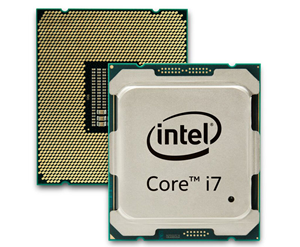

Abbildung 5. Beispiele für LGA-Komponenten

• Desktop- und Server-CPUs - Viele Prozessoren, wie z. B. die Intel Core- und Xeon-Serie, verwenden LGA-Gehäuse für die sockelbasierte Installation.Dies ermöglicht das Aufrüsten oder Ersetzen von CPUs ohne Löten.Das Design unterstützt eine hohe Pinzahl, die für komplexe Verarbeitungsaufgaben erforderlich ist.Es wird häufig in Personalcomputern und Rechenzentren verwendet.

• Netzwerkschnittstellen-Controller – Bestimmte Ethernet-Controller verwenden LGA-Pakete, um eine modulare Integration auf Motherboards zu ermöglichen.Dies trägt dazu bei, die Wartung und den Austausch von Netzwerkhardware zu vereinfachen.Das Paket unterstützt stabile elektrische Verbindungen für eine schnelle Datenübertragung.Es ist häufig in Netzwerkgeräten von Unternehmen zu finden.

• Energiemanagement-ICs - Einige Leistungssteuergeräte verwenden LGA für zuverlässige Kontakt- und Wärmeleistung.Das flache Pad-Design sorgt für eine konsistente Verbindung mit der Leiterplatte oder dem Sockel.Diese Komponenten werden in Spannungsregelungs- und Stromverteilungssystemen eingesetzt.Ihr Design unterstützt eine effiziente Integration auf Systemebene.

• HF-Module - LGA wird in bestimmten HF-Modulen verwendet, bei denen kompakte Größe und zuverlässiger Kontakt erforderlich sind.Das Paket unterstützt die Verarbeitung hochfrequenter Signale mit stabilen Verbindungen.Es wird häufig in Kommunikationsgeräten und drahtlosen Systemen verwendet.Der Aufbau ermöglicht eine einfache Integration in modulare Designs.

• Eingebettete Prozessoren - Einige eingebettete Computermodule verwenden LGA-Gehäuse für Flexibilität in industriellen Systemen.Dies ermöglicht einfachere Upgrades und Wartung in langlebigen Anwendungen.Das Paket unterstützt einen stabilen Betrieb in kontrollierten Umgebungen.Es wird häufig in Automatisierungs- und Steuerungssystemen verwendet.

Beispiele für BGA-Komponenten

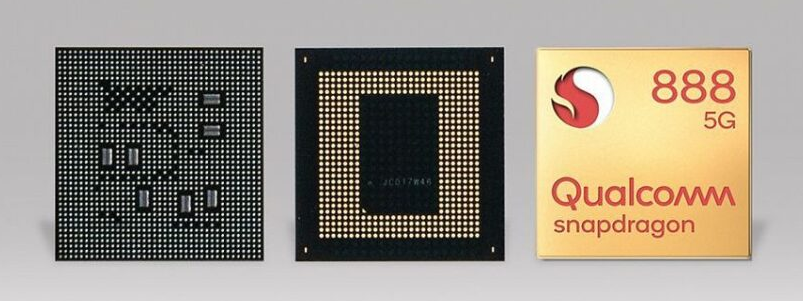

Abbildung 6. Beispiele für BGA-Komponenten

• Grafikprozessoren (GPUs) - GPUs verwenden üblicherweise BGA-Gehäuse, um eine hohe Pin-Dichte und schnelle Datenübertragung zu unterstützen.Das kompakte Design ermöglicht die Integration in Grafikkarten und Laptops.Lötverbindungen verbessern die Leistung und Zuverlässigkeit bei hoher Arbeitsbelastung.Dieses Paket ist wichtig für moderne Hochleistungsgrafiksysteme.

• Mobile SoC-Prozessoren - Smartphone-Prozessoren wie die der Snapdragon-Serie basieren auf BGA für ein kompaktes und effizientes Design.Das Paket unterstützt eine hohe Integration von CPU-, GPU- und Konnektivitätsfunktionen.Es ermöglicht schlanke Geräteprofile und eine hohe Rechenleistung.Dies macht es ideal für mobile und tragbare Elektronikgeräte.

• Feldprogrammierbare Gate-Arrays (FPGAs) – FPGAs verwenden häufig BGA-Pakete, um eine große Anzahl von I/O-Verbindungen unterzubringen.Das Design unterstützt komplexe Logikoperationen und Hochgeschwindigkeitskommunikation.Diese Komponenten werden in Telekommunikations-, KI- und Datenverarbeitungssystemen eingesetzt.Das Paket gewährleistet eine stabile Leistung in anspruchsvollen Anwendungen.

• Speicherchips (DRAM/Flash) - Viele Speichergeräte verwenden BGA-Gehäuse für eine hohe Stapeldichte und ein effizientes PCB-Layout.Durch die geringe Stellfläche können mehrere Chips nahe beieinander platziert werden.Dies verbessert die Systemleistung und reduziert die Latenz.Es wird häufig in der Unterhaltungselektronik und in Computersystemen verwendet.

• Chipsätze und Controller - Motherboard-Chipsätze und eingebettete Controller verwenden häufig BGA für dauerhafte und zuverlässige Verbindungen.Das Paket unterstützt komplexe Funktionalität auf kompaktem Raum.Es wird häufig in Laptops, Tablets und eingebetteten Systemen verwendet.Das Design gewährleistet langfristige Stabilität und Leistung.

Fazit

LGA und BGA unterscheiden sich hauptsächlich in der Art und Weise, wie sie mit der Leiterplatte verbunden werden, wobei LGA buchsenbasierte Kontakte verwendet und BGA auf Lötverbindungen setzt.LGA ermöglicht einen einfacheren Austausch und eine einfachere Inspektion, während BGA eine höhere Dichte, eine bessere elektrische Leistung und eine stärkere mechanische Stabilität bietet.Jedes Paket weist je nach Anwendung Kompromisse hinsichtlich Kosten, Herstellbarkeit und Zuverlässigkeit auf.Die Auswahl der richtigen Option hängt vom Gleichgewicht zwischen Wartungsfreundlichkeit, Platzbeschränkungen, Leistungsanforderungen und Produktionskapazitäten ab.
