Miniatur-Leistungsschalter (MCB): Funktionsprinzip, Typen, Nennwerte und Auswahlhilfe

Dieser Artikel hilft Ihnen zu verstehen, was ein Miniatur-Leistungsschalter (MCB) ist und wie er einen Stromkreis vor Überlastung und Kurzschluss schützt.Sie erfahren, welche Hauptbestandteile es enthält, wie es funktioniert und warum es bei Störungen die Stromversorgung unterbricht.Außerdem werden Auslösekurventypen, Polkonfigurationen und Schaltleistungswerte erläutert.Abschließend sehen Sie gängige Anwendungen und erfahren, wie Sie den richtigen MCB für einen Stromkreis auswählen.

Katalog

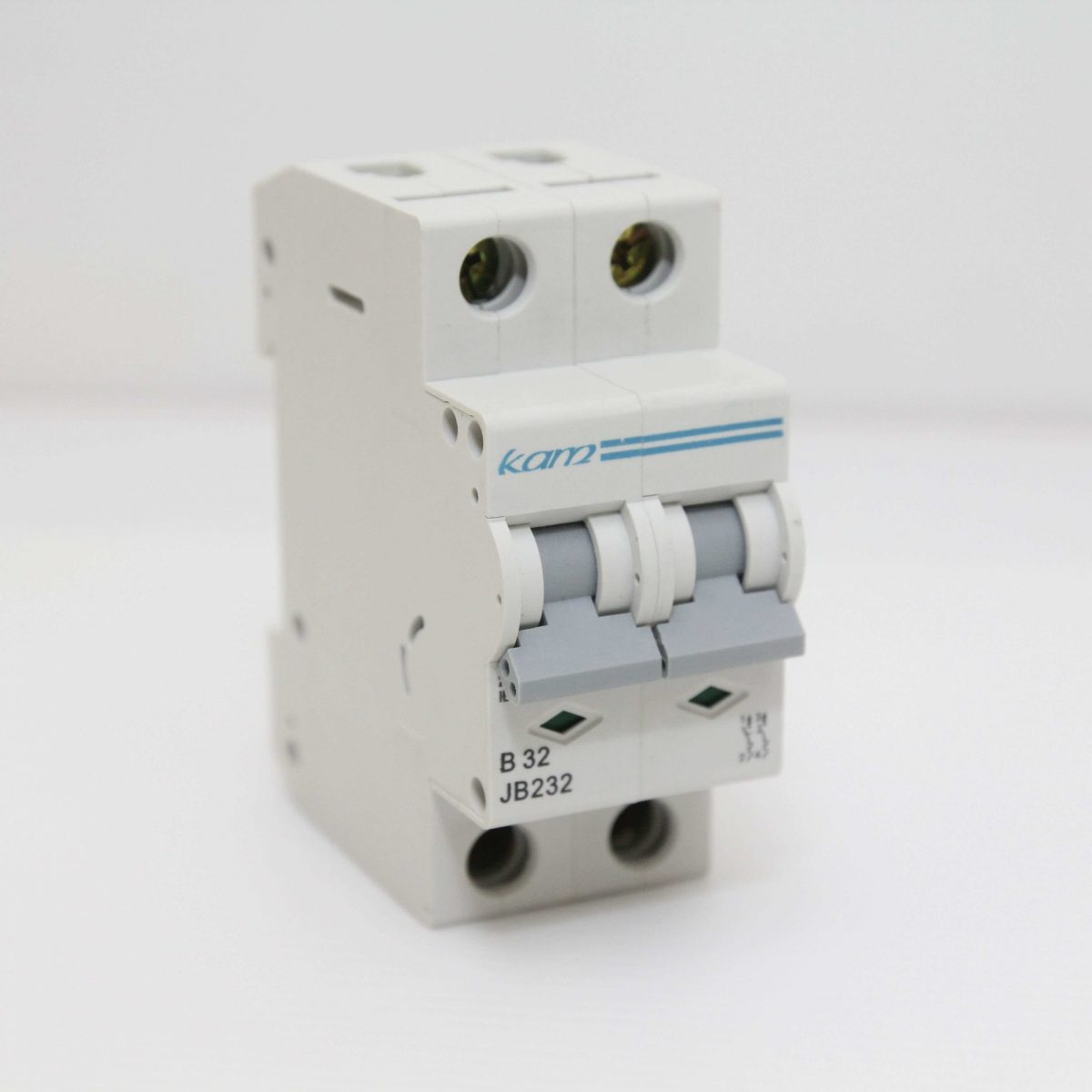

Abbildung 1. Miniatur-Leistungsschalter (MCB)

Was ist ein Leitungsschutzschalter?

Ein Miniatur-Leistungsschalter (MCB) ist eine automatische elektrische Schutzvorrichtung, die dazu dient, übermäßigen Strom in einem Stromkreis zu stoppen.Sein Hauptzweck besteht darin, Kabel und angeschlossene Geräte vor Schäden durch Überlastung oder Kurzschluss zu schützen.Wenn ein abnormaler Strom auftritt, unterbricht der MCB die Stromversorgung, um die Sicherheit der Installation zu gewährleisten.Im Gegensatz zu einer Sicherung kann sie zurückgesetzt und wieder verwendet werden, nachdem der Fehler behoben wurde.Aufgrund dieses wiederverwendbaren Schutzes werden MCBs häufig in Häusern, Gebäuden und kleinen Schalttafeln eingesetzt.

Aufbau eines Miniatur-Leistungsschalters

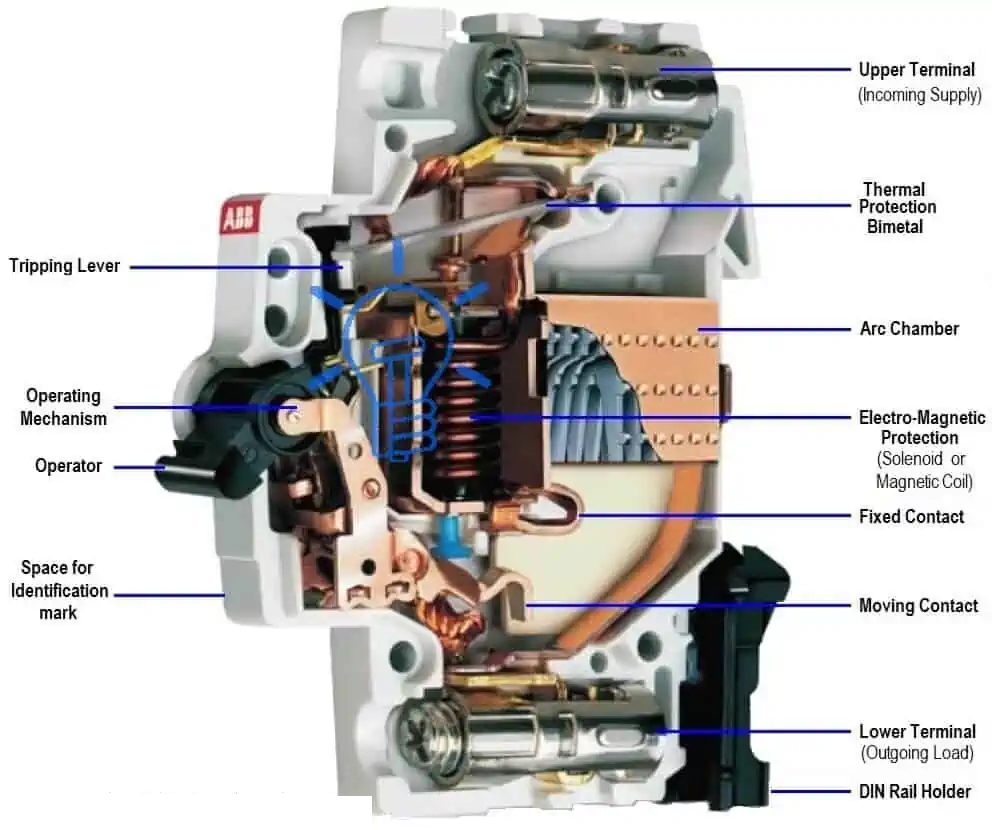

Abbildung 2. Innenteile eines Miniatur-Leistungsschalters

• Oberes Terminal (Einspeisung)

Der obere Anschluss verbindet die Stromquelle mit dem Leistungsschalter.Es bietet einen sicheren elektrischen Eintrittspunkt für den eingehenden Leiter.Diese Klemme sorgt für eine stabile Stromübertragung in die internen Kontakte.

• Unterer Anschluss (abgehende Last)

Der untere Anschluss verbindet den Leistungsschalter mit dem geschützten Stromkreis.Durch diesen Punkt fließt Strom aus dem Leistungsschalter in Richtung der Last.Dadurch bleibt die Kabelverbindung fest und zuverlässig.

• Thermoschutz-Bimetall

Der Bimetallstreifen erkennt die durch Überstrom verursachte Wärme.Es biegt sich bei steigender Temperatur und bereitet den Mechanismus auf die Stromunterbrechung vor.Dieser Teil fungiert als temperaturbasiertes Sicherheitselement.

• Elektromagnetische Spule (Magnetschutz)

Die Magnetspule reagiert sofort auf sehr hohe Stromstärken.Es erzeugt eine Magnetkraft, die den Auslösemechanismus aktiviert.Dies gewährleistet eine schnelle Reaktion bei schwerwiegenden Störungen.

• Fester Kontakt

Der Festkontakt ist der stationäre Leiterpunkt im Inneren des Leistungsschalters.Es bleibt an Ort und Stelle, während der bewegliche Kontakt sich dagegen öffnet oder schließt.Durch dieses Kontaktpaar fließt normalerweise elektrischer Strom.

• Beweglicher Kontakt

Der bewegliche Kontakt öffnet und schließt den Stromkreis physisch.Er trennt sich vom festen Kontakt, wenn der Leistungsschalter betätigt wird.Durch diese Aktion wird der Stromfluss sicher unterbrochen.

• Lichtbogenkammer (Lichtbogenrutsche)

Die Lichtbogenkammer enthält Metallplatten, die den Lichtbogen teilen und kühlen.Es reduziert die Hitze und verhindert Schäden im Inneren des Leistungsschalters.Dies schützt das Gerät und die umliegenden Leitungen.

• Betriebsmechanismus

Der Betätigungsmechanismus verbindet das interne Entriegelungssystem mit dem Griff.Es steuert das Öffnen und Schließen von Kontakten.Außerdem wird der Leistungsschalter in der EIN- oder AUS-Position verriegelt.

• Auslösehebel

Der Auslösehebel überträgt die Bewegung von den Schutzelementen auf die Kontakte.Bei Aktivierung gibt es das Verriegelungssystem frei.Dies ermöglicht eine automatische Trennung.

• Operator (Kipphebel)

Der Griff ermöglicht das manuelle Schalten des Leistungsschalters.Es kann den Stromkreis sicher ein- oder ausschalten.Außerdem wird der Status des Leistungsschalters angezeigt.

• DIN-Schienenhalter

Der Halter ermöglicht eine einfache Montage innerhalb von Verteilertafeln.Es befestigt den Leistungsschalter auf einer Standardschiene.Dies vereinfacht die Installation und den Austausch.

Funktionsprinzip von MCB

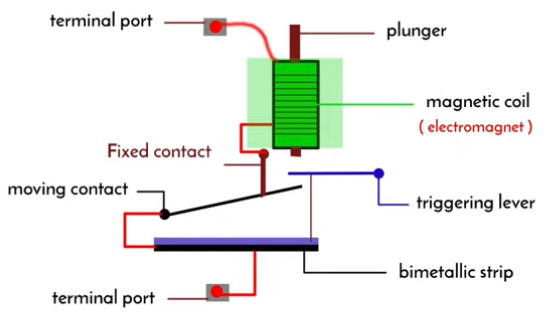

Abbildung 3. Diagramm des MCB-Arbeitsmechanismus

Bei normalem Stromfluss fließt der Strom ohne Unterbrechung durch die Kontakte.Bei Überlastung entsteht im Sensorelement ein Hitzestau, der nach einer kurzen Verzögerung den Auslösemechanismus auslöst.Die Verriegelung wird entriegelt und die Kontakte trennen sich, wodurch der Stromkreis getrennt wird.Im Kurzschlusszustand aktiviert eine starke Magnetkraft den Mechanismus sofort.Die Kontakte öffnen sich schnell und zwischen ihnen entsteht ein Lichtbogen.Der Lichtbogen tritt in die Lichtbogenkammer ein, wo er sich aufspaltet und abkühlt, bis er verschwindet.Nachdem der Fehler behoben wurde, kann der Leistungsschalter zurückgesetzt und der Stromkreis wiederhergestellt werden.

MCB-Typen basierend auf der Auslösekurve

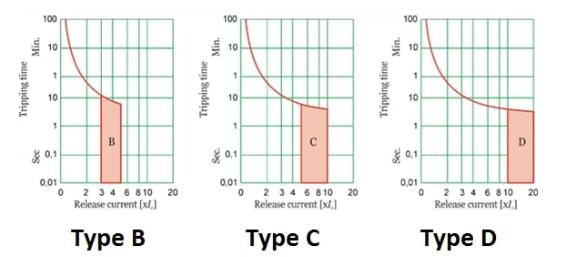

Abbildung 4. MCB-Auslösekurventypen (B, C, D)

MCB Typ B

Ein MCB vom Typ B ist für Stromkreise mit geringem Stoßstrom ausgelegt.Es löst aus, wenn der Strom etwa das Drei- bis Fünffache des Nennwerts erreicht.Dadurch eignet es sich für Beleuchtung und Haushaltsverkabelung.Kleingeräte und ohmsche Lasten arbeiten mit diesem Schutz zuverlässig.Der Leistungsschalter schaltet schnell ab, um Kabel vor Überhitzung zu schützen.Es wird häufig in elektrischen Schalttafeln für Privathaushalte verwendet.

Typ-C-MCB

Ein MCB vom Typ C ist für Geräte mit mittlerem Anlaufstrom vorgesehen.Der Betrieb erfolgt mit etwa dem Fünf- bis Zehnfachen des Nennstroms.Dadurch können Geräte wie Lüfter und kleine Motoren normal starten.Es gleicht Schutz und Toleranz gegenüber vorübergehenden Überspannungen aus.In vielen Gewerbegebäuden wird dieser Leistungsschaltertyp verwendet.Dies ist die häufigste Wahl für allgemeine Schaltkreise.

MCB Typ D

Ein MCB vom Typ D ist für hohe Einschaltstromlasten ausgelegt.Es löst erst aus, wenn der Strom etwa das Zehn- bis Zwanzigfache des Nennwerts erreicht.Schwere Motoren und Transformatoren benötigen diese Verzögerung, um ordnungsgemäß zu starten.Der Leistungsschalter verhindert Fehlauslösungen beim Einschalten.Industriemaschinen verwenden häufig diese Kategorie.Es schützt Schaltkreise und unterstützt gleichzeitig große Anlaufströme.

MCB-Typen basierend auf der Anzahl der Pole

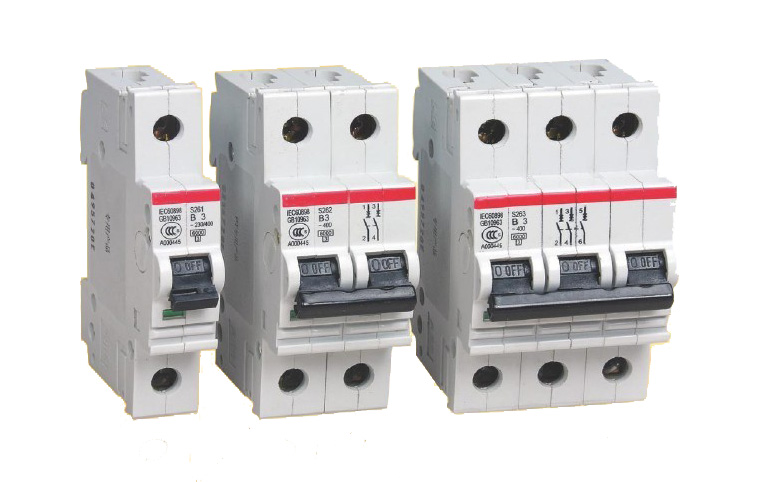

Abbildung 5. MCB-Polkonfigurationen

MCBs unterscheiden sich auch dadurch, wie viele Drähte sie voneinander trennen.Der Poltyp ist abhängig vom Stromnetz.

Einpolig (SP)

Ein einpoliger MCB schützt einen stromführenden Leiter in einem einphasigen Stromkreis.Bei Auftreten eines Fehlers wird nur der Phasendraht getrennt.Diese Konfiguration wird üblicherweise für Beleuchtungsstromkreise verwendet.In Wohnverteilern werden häufig SP-Leistungsschalter eingesetzt.Es ist kompakt und einfach zu installieren.Der Neutralleiter bleibt in diesem Setup direkt verbunden.

Doppelpolig (DP)

Ein zweipoliger MCB trennt sowohl Phasen- als auch Neutralleiter gemeinsam.Dies sorgt für eine vollständige Isolierung des Stromkreises.Es erhöht die Sicherheit bei Wartung und Fehlerbehebung.Geräte wie Warmwasserbereiter verwenden häufig diese Konfiguration.Die Versorgung wird vollständig von der Last getrennt.Dies ist beim einphasigen Geräteschutz üblich.

Dreipolig (TP)

Ein dreipoliger MCB schützt drei stromführende Leiter in einem Dreiphasensystem.Bei einem Fehler werden alle Phasen gleichzeitig abgeschaltet.Dies verhindert Schäden an Geräten durch Phasenungleichgewichte.Industriemotoren und Maschinen verwenden üblicherweise diese Anordnung.Es gewährleistet eine gleichmäßige Isolierung über die Versorgungsleitungen hinweg.Dreiphasen-Panels sind für einen ausgewogenen Schutz auf TP-Leistungsschalter angewiesen.

MCB-Typen basierend auf der Schaltkapazität

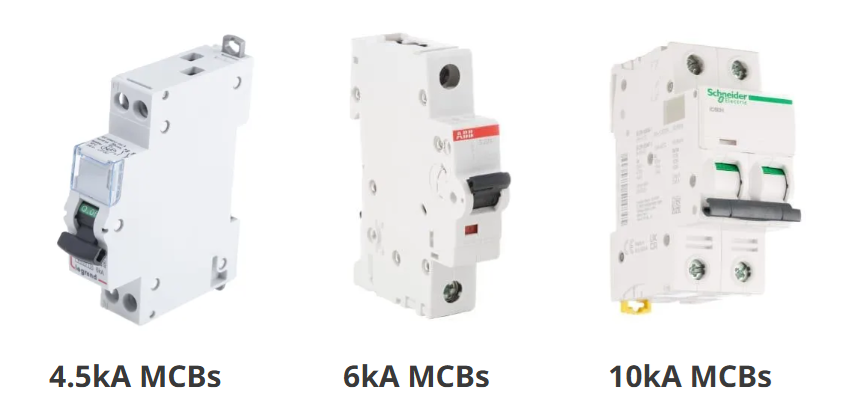

Abbildung 6. MCB-Ausschaltkapazitätswerte

MCBs werden nach dem maximalen Fehlerstrom klassifiziert, den sie unterbrechen können.Dies hängt von der Stärke der Stromversorgung am Installationsort ab.

4,5-kA-MCB

Ein 4,5-kA-MCB ist ein Miniatur-Leistungsschalter mit einem Kurzschlussausschaltvermögen von 4,5 Kiloampere.Es ist für Standorte niedrigerer Fehlerebene konzipiert, an denen der verfügbare Kurzschlussstrom relativ gering ist.Dies eignet sich typischerweise für leichte Verteilungspunkte mit längeren Zuleitungskabeln, die den Fehlerstrom reduzieren.In diesen Netzwerken kann ein MCB mit einem Ausschaltvermögen von 4,5 kA Fehler innerhalb seiner Nenngrenze sicher unterbrechen.Dies kommt häufig bei einfachen Verbrauchereinheiten vor, bei denen die vorgeschaltete Quelle nicht sehr „steif“ ist.Der entscheidende Punkt ist, dass 4,5 kA für schwächere Netze mit begrenztem Kurzschlussstrom geeignet sind.

6kA MCB

Ein 6-kA-MCB ist ein Miniatur-Leistungsschalter, der einen Fehlerstrom von bis zu 6 Kiloampere unterbrechen kann.Es wird dort eingesetzt, wo die Stromversorgung einen mäßigen Kurzschlusspegel am Verteiler liefern kann.Dazu gehören häufig typische Privathaushalte und kleine Gewerbenetze, die von nahegelegenen Transformatoren gespeist werden.Im Vergleich zu 4,5-kA-Geräten bietet ein MCB mit 6-kA-Ausschaltvermögen eine größere Fehlertoleranz bei stärkeren Versorgungen.Dadurch wird sichergestellt, dass der Leistungsschalter höhere voraussichtliche Kurzschlussströme ohne Beschädigung bewältigen kann.Für viele Gebäudeinstallationen ist 6kA eine weit verbreitete Ausschaltvermögensklasse.

10-kA-MCB

Ein 10-kA-MCB ist ein Miniatur-Leistungsschalter, der bis zu 10 Kiloampere Kurzschlussstrom sicher unterbrechen kann.Es ist für Punkte mit hohem Fehlerpegel gedacht, an denen die Versorgungsquelle stark und die Impedanz niedrig ist.Dazu gehören Schalttafeln in der Nähe von Transformatoren, größere gewerbliche Schalttafeln und viele industrielle Verteilerabschnitte.Ein MCB mit 10 kA Ausschaltvermögen bietet eine höhere Widerstandsfähigkeit bei schweren Kurzschlüssen.Es verringert das Risiko eines Leistungsschalterausfalls, wenn der voraussichtliche Fehlerstrom hoch ist.Kurz gesagt: 10 kA werden für stärkere Netze mit höherem verfügbaren Kurzschlussstrom gewählt.

MCB-Bewertungen und -Spezifikationen

Parameter	Spezifikation
Nennstrom (In)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Bewertet Betriebsspannung (Ue)	230/400 V Wechselstrom
Bewertet Frequenz	50/60 Hz
Anzahl Stangen	1P, 1P+N, 2P, 3P, 3P+N (4P)
Reisekurve Klasse	B, C, D (manchmal K, Z)
Bewertet Kurzschlussausschaltvermögen	4,5kA, 6kA, 10kA (kA-Kennzeichnung)
Standard / Konformitätskennzeichnung	IEC 60898-1 (oder IEC 60947-2)
Bewertete Isolierung Spannung (Ui)	z. B. 500 V
Bewerteter Impuls Spannungsfestigkeit (Uimp)	z.B. 4kV, 6kV
Energie begrenzende Klasse	Klasse 3 (falls markiert)
Terminal Leitergrößenbereich	z. B. 1–25 mm² (variiert je nach Modell)
Terminal Anzugsdrehmoment	z. B. 2,0 N·m (variiert je nach Modell)
Mechanisch Ausdauer	z.B., 10.000–20.000 Betätigungen (falls angegeben)
Elektrisch Ausdauer	z.B. 4.000 Operationen (falls angegeben)
Grad von Schutz (IP)	IP20 (typisch für Geräte in Gehäusen)

Vergleich zwischen MCB und Sicherung

Sowohl MCBs als auch Sicherungen schützen Stromkreise vor Überstrom, unterscheiden sich jedoch in der Bedienung und Handhabung nach einem Fehler.Die folgende Tabelle vergleicht ihr Funktionsverhalten.

Parameter	MCB	Sicherung
Nach der Reise Aktion	Zurücksetzbar	Muss sein ersetzt
Fehler Hinweis	Klar ON/OFF/TRIP-Position	Oft unklar es sei denn, die Anzeige „Durchgebrannt“ ist vorhanden
Wechseln Funktion	Kann verwendet werden als Schalter	Nicht beabsichtigt zum Wechseln
Danach wiederverwenden Schuld	Wiederverwendbar nach dem Zurücksetzen	Einmalgebrauch Element
Antwort Konsistenz	Definierte Reise Kurvenverhalten	Hängt davon ab Sicherungstyp und Zustand
Überlastung Schutz	Eingebaut Überlastabschaltung	Ja, aber hängt von den Sicherungseigenschaften ab
Kurzschluss Unterbrechung	Bewertet Ausschaltvermögen (kA markiert)	Hoch Unterbrechungsfähigkeit für viele Sicherungstypen
Ausfallzeit nach der Reise	Niedrig (Zurücksetzen)	Höher (ersetzen, Bewertung prüfen, einbauen)
Wartung Anstrengung	Geringe Routine Handhabung	Erfordert Ersatzbestand und Ersatz
Kontaktverschleiß	Hat mechanische Kontakte altern	Keine Bewegung Teile im Element
Lichtbogenhandhabung	Interner Lichtbogen Kammer	Bogen behandelt im Sicherungskörper während des Schmelzens
Selektivität Kontrolle	Oft koordiniert mit vorgeschalteten Leistungsschaltern	Kann sehr sein selektiv mit der richtigen Sicherungsabstufung
Betrieb Rückmeldung	Sichtbar Griffposition	Element Zustand nicht immer sichtbar
Typisch Fehlermodus	Kontakt/Mechanismus Verschleiß über lange Lebensdauer	Element schmilzt permanent in Betrieb

Anwendungen von Miniatur-Leistungsschaltern

1. Stromkreise für die Wohnraumbeleuchtung

MCBs schützen Beleuchtungszweigstromkreise vor Überlastungen, die durch Verkabelungsfehler oder zu viele Geräte in einer Leitung verursacht werden.Sie sorgen für eine schnelle Trennung, wenn der Strom die sicheren Grenzwerte für den Leiter überschreitet.Das Zurücksetzen ist einfach, nachdem das Problem behoben wurde.Dies erleichtert die Wartung von Hausverteilern.

2. Steckdosenkreise

Allzwecksteckdosen können wechselnde Belastungen durch Geräte und Werkzeuge erkennen.Ein MCB schützt die Verkabelung, wenn mehrere Geräte gleichzeitig angeschlossen sind.Es verringert das Risiko einer Kabelüberhitzung durch anhaltenden Überstrom.Dies ist eine häufige Verwendung in Privathaushalten und kleinen Büros.

3. Klimaanlagen- und HVAC-Zweigkreise

Split-Klimageräte und kleine HVAC-Geräte werden oft durch spezielle MCBs geschützt.Der Leistungsschalter isoliert eine einzelne Einheit für den Service, ohne das gesamte Schaltfeld abzuschalten.Es schützt auch die Versorgungsleitung, die die Geräte versorgt.Dadurch bleiben Fehler auf einen Stromkreis beschränkt.

4. Warmwasserbereiter und kleine ortsfeste Geräte

Viele feste Lasten laufen über lange Zeiträume, daher muss der Stromkreisschutz stabil und zuverlässig sein.MCBs sorgen für eine automatische Abschaltung, wenn ein abnormaler Strom auftritt.Sie ermöglichen außerdem eine bequeme Isolierung für Wartungszwecke.Dies kommt häufig in Wohnungen und gewerblichen Toiletten vor.

5. Verteilertafeln und Untertafeln

MCBs werden als Abgänge in Hauptschalttafeln und Unterschalttafeln verwendet.Sie schützen Abzweigstromkreise und helfen bei der Organisation von Lasten nach Bereich oder Funktion.Dies verbessert die Fehlerisolierung und verkürzt die Fehlerbehebungszeit.

6. Gewerbliche Beleuchtungs- und Stromkreise

Büros, Geschäfte und kleine Gebäude nutzen viele separate Stromkreise für Beleuchtung, Steckdosen und Geräte.MCBs schützen jeden Stromkreis unabhängig, um die Auswirkungen von Fehlern zu begrenzen.Dies hält wichtige Abschnitte am Laufen, wenn ein Stromkreis ausfällt.Es unterstützt einen sichereren Alltagsbetrieb.

7. Bedienfelder und Automatisierungshilfsstromkreise

Steuerleitungen für Relais, Sensoren und Hilfsstromversorgungen erfordern häufig einen kompakten Schutz.MCBs passen auf DIN-Schienen-Schalttafeln und sorgen für eine klare Isolierung.Sie helfen zu verhindern, dass sich kleine Fehler auf andere Steuerungsabschnitte ausbreiten.Dies ist in industriellen Schaltschränken üblich.

8. Kleinmotoren und Pumpen (Abzweigschutz)

Viele kleine Motoren werden von speziellen Abzweigstromkreisen gespeist, die durch MCBs geschützt sind.Der Leistungsschalter trennt den Motorstromkreis bei anormalen Strombedingungen schnell.Es bietet außerdem einen einfachen EIN/AUS-Trennpunkt am Panel.Dies wird häufig für Booster, Lüfter und kleine Pumpen verwendet.

Wie wählt man den richtigen MCB aus?

Schritt 1: Bestimmen Sie die Stromkreislast und wählen Sie den Nennstrom

Beginnen Sie mit der Auflistung der angeschlossenen Last und des normalen Betriebsstroms des Stromkreises.Wählen Sie einen MCB-Nennstrom, der den erwarteten Laststrom ohne Fehlauslösung tragen kann.Wenn die Last schwankt, stützen Sie sich bei der Auswahl auf den höchsten normalen Betriebsstrom und nicht auf gelegentliche kurze Spitzen.Achten Sie darauf, dass die Nennleistung an der in dieser Leitung verwendeten Leiterkapazität des Stromkreises ausgerichtet ist.In diesem Schritt wird die grundlegende „Größe“ des Leitungsschutzschalters festgelegt.

Schritt 2: Wählen Sie die Auslösekurve basierend auf dem Einschaltverhalten aus

Überprüfen Sie, ob die Last einen hohen Anlaufstoß aufweist, z. B. Motoren, Kompressoren oder Transformatoren.Verwenden Sie eine Kurve, die den erwarteten Einschaltstrom toleriert und dennoch eine schnelle Abschaltung bei Fehlern ermöglicht.Typ B eignet sich für Lasten mit geringen Überspannungen, Typ C für mäßige Einschaltströme und Typ D für Geräte mit hohen Einschaltströmen.Wählen Sie die Kurve aus, die zum Beginn der Last passt und nicht nur zu ihrem Namen.Dies verhindert wiederholte Fehlauslösungen beim Anfahren.

Schritt 3: Wählen Sie die Polzahl passend zum Versorgungssystem

Stellen Sie fest, ob der Stromkreis einphasig oder dreiphasig ist und ob Sie den Neutralleiter von der Phase trennen müssen.Verwenden Sie SP für einen einzelnen stromführenden Leiter, DP für die gemeinsame Isolierung von Phase und Neutralleiter und TP für dreiphasige Leitungen.Für dreiphasige Systeme mit neutraler Isolierung wählen Sie je nach Systemdesign den TPN/4P-Schutztyp.Bei der Polwahl geht es um die sichere gemeinsame Trennung der richtigen Leiter.Dieser Schritt stellt die korrekte Isolierung und Verdrahtungskompatibilität sicher.

Schritt 4: Überprüfen Sie den voraussichtlichen Kurzschlusspegel und wählen Sie das Ausschaltvermögen (kA) aus.

Schätzen Sie den verfügbaren Fehlerstrom am Installationsort anhand der Versorgungsdaten oder einer Kurzschlussberechnung ab.Wählen Sie eine Nennausschaltleistung (z. B. 4,5 kA, 6 kA oder 10 kA), die gleich oder höher als der voraussichtliche Kurzschlussstrom ist.Stärkere Versorgungen und Schalttafeln, die näher an Transformatoren liegen, erfordern normalerweise einen MCB mit höherem kA.Bei dieser Wahl geht es darum, dem maximalen Fehlerpegel sicher standzuhalten und ihn zu unterbrechen.Es handelt sich um eine der wichtigsten Sicherheitskontrollen.

Schritt 5: Endgültige Überprüfung der Kennzeichnungsübereinstimmung für den ausgewählten MCB

Bestätigen Sie, dass das Typenschild des ausgewählten MCB mit den Stromkreisanforderungen für Pole, Biegung und Ausschaltvermögen übereinstimmt.Überprüfen Sie erneut, ob der gewählte Nennstrom mit dem erwarteten Lastniveau und der Grenze des Schaltungsentwurfs übereinstimmt.Stellen Sie sicher, dass die Auswahl der Leistungsschalter für ähnliche Stromkreise im selben Schaltschrank konsistent ist, um die Schutzkoordination vorhersehbar zu halten.Wenn der Fehlergrad unsicher ist, verwenden Sie die sicherere Option, indem Sie eine höhere Schaltleistungsklasse auswählen.Dieser letzte Schritt reduziert Nichtübereinstimmungsfehler vor der Installation.

Fazit

Ein MCB unterbricht die Stromversorgung bei abnormalem Strom und kann zurückgesetzt werden, nachdem der Fehler behoben wurde.Die richtige Auswahl hängt vom Laststrom, dem Startverhalten, der Versorgungsart und dem Fehlerniveau ab.Die Kenntnis der Typen und Nennwerte trägt dazu bei, einen sicheren und stabilen Stromkreisschutz zu gewährleisten.Bei bestimmungsgemäßer Verwendung werden Schäden reduziert und die elektrische Sicherheit verbessert.
