Pulsweitenmodulation (PWM) erklärt

Pulsweitenmodulation (PWM) ist eine einfache und effiziente Möglichkeit, elektrische Energie mithilfe digitaler Signale zu steuern.Anstatt die Versorgungsspannung zu ändern, stellen Sie ein, wie lange das Signal in jedem Zyklus ein- und ausgeschaltet bleibt, um die Stromversorgung zu steuern.Dieser Artikel hilft Ihnen zu verstehen, wie PWM funktioniert, wie sich das Tastverhältnis auf die Ausgabe auswirkt und warum PWM in Elektronik- und Steuerungssystemen weit verbreitet ist.Außerdem erfahren Sie, wie PWM in Controllern, Wellenformtypen und Anwendungen angewendet wird.

Katalog

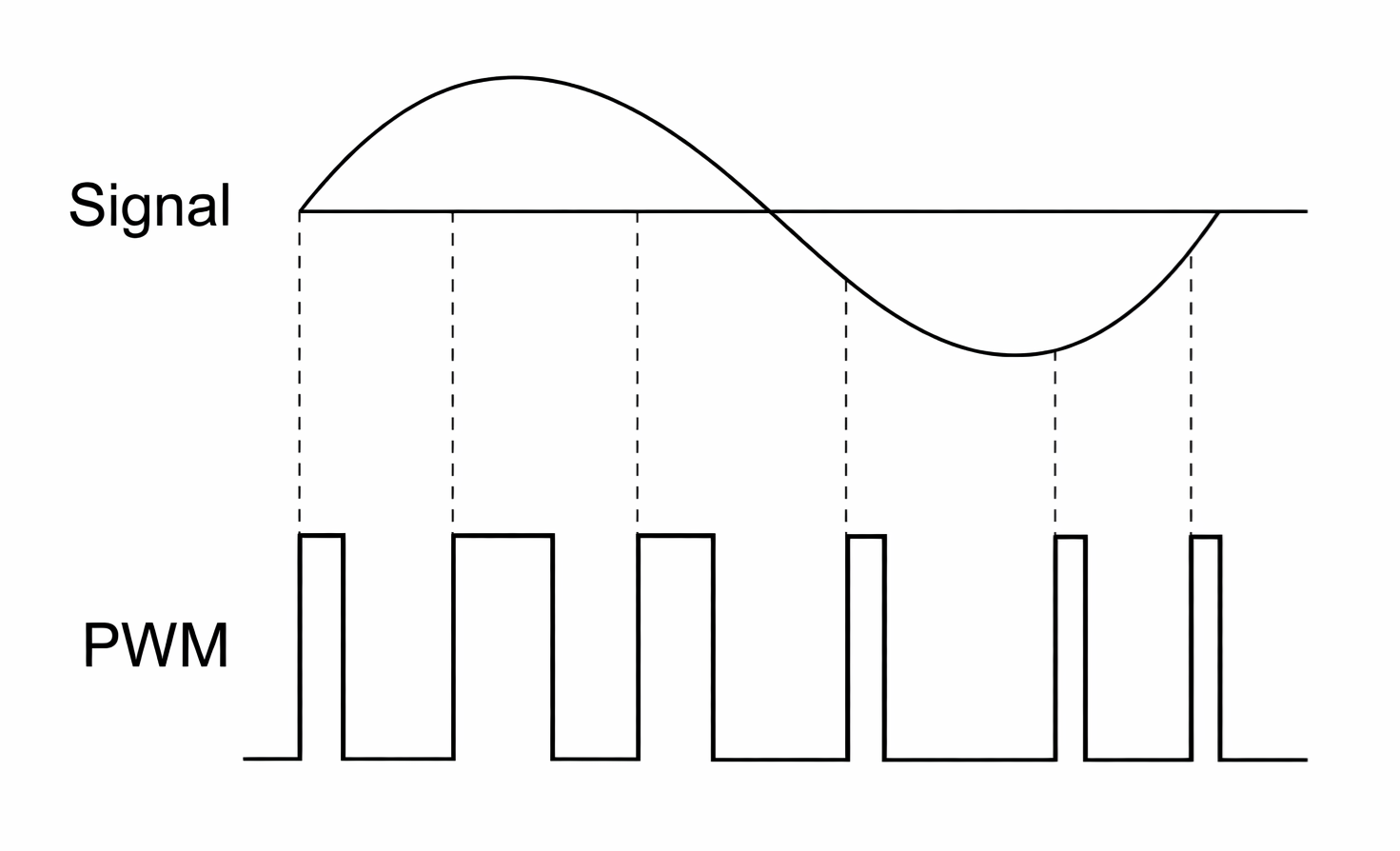

Abbildung 1. Konzept der Pulsweitenmodulation

Was ist Pulsweitenmodulation?

Pulsweitenmodulation (PWM) ist eine digitale Steuerungstechnik zur Regelung der an eine Last gelieferten elektrischen Leistung durch Variation des Anteils der Einschaltzeit innerhalb einer festen Schaltperiode.Anstatt den Versorgungsspannungspegel zu ändern, steuert PWM die effektive Leistung durch schnelles Umschalten des Signals zwischen vollständig EIN- und vollständig AUS-Zuständen.Dieser Ansatz ermöglicht eine effiziente Leistungsregelung mit minimalem Energieverlust, wodurch PWM weit verbreitet in Motorantrieben, LED-Steuerung, Leistungswandlern und eingebetteten Steuerungssystemen eingesetzt wird.

Wie funktioniert die Pulsweitenmodulation?

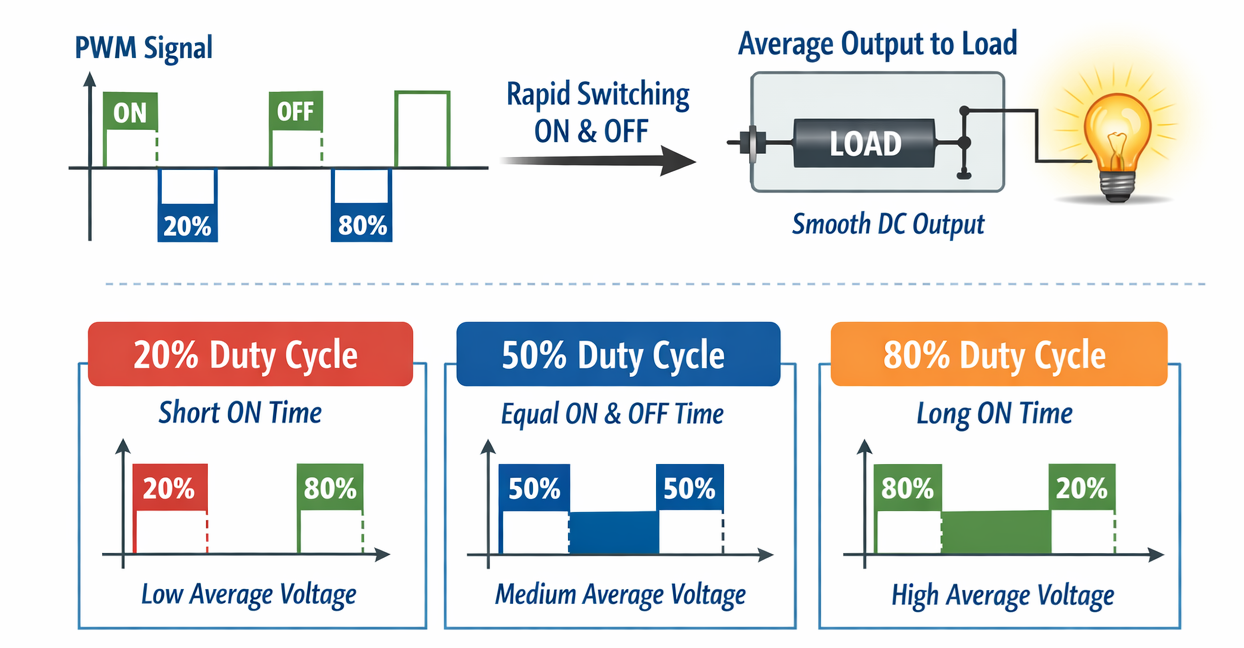

Abbildung 2. PWM-Funktionsprinzip

Bei der Pulsweitenmodulation wird das Ausgangssignal wiederholt mit einer konstanten Frequenz ein- und ausgeschaltet.Während jedes Schaltzyklus bleibt das Signal für eine bestimmte Dauer EIN und für den Rest des Zyklus AUS.Das Verhältnis der Einschaltzeit zur Gesamtzykluszeit wird als Arbeitszyklus bezeichnet und bestimmt direkt die durchschnittliche Spannung und den durchschnittlichen Strom, der an die Last geliefert wird.Ein höherer Arbeitszyklus erhöht die abgegebene Leistung, während ein niedrigerer Arbeitszyklus sie verringert.

Da die Schaltfrequenz typischerweise viel höher ist als die elektrische oder mechanische Reaktion der Last, reagiert die Last auf den Durchschnittswert des Signals und nicht auf einzelne Impulse.Dadurch ermöglicht PWM eine reibungslose und präzise Leistungssteuerung mithilfe digitaler Signale, ohne dass variable Spannungsquellen erforderlich sind.

Eigenschaften der PWM-Signalwellenform

PWM Charakteristisch	Beschreibung
Impulsbreite	Pünktlich innerhalb eines PWM-Zyklus, von 0 Mikrosekunden bis zur vollen Periode.
Arbeitszyklus	Prozentsatz von EIN-Zeit pro Zyklus, von 0 Prozent bis 100 Prozent.
PWM-Frequenz	Anzahl Zyklen pro Sekunde, üblicherweise 500 Hz bis 100 kHz.
PWM-Periode	Gesamtzyklus Zeit, typischerweise 1 Millisekunde bis 10 Mikrosekunden.
Signal Amplitude	Spannungsniveau des PWM-Signals, normalerweise 3,3 V, 5 V oder 12 V.
Hochspannung Ebene	Spannung im EIN-Zustand gleich der Versorgungsspannung.
Niederspannung Ebene	Spannung im AUS-Zustand typischerweise 0 V.
Aufstiegszeit	Zeit dazu Wechsel von niedrig nach hoch, oft 10 ns bis 1 µs.
Herbstzeit	Zeit dazu Wechsel von hoch nach niedrig, oft 10 ns bis 1 µs.
Wechseln Geschwindigkeit	Höchstsatz Zustandsänderung, unterstützt Hochfrequenz-PWM.
Auflösung	Anzahl Arbeitsschritte, üblicherweise 8 Bit oder 10 Bit.
Signal Stabilität	Konsistenz von Frequenz und Arbeitszyklus über die Zeit.
Nervosität	Kleines Timing Variation, normalerweise weniger als 1 Prozent.
Tote Zeit	Absichtlich Verzögerung zwischen den Schaltvorgängen, typischerweise 100 ns bis 5 µs.
Harmonische	Hochfrequenz Komponenten, die durch schnelles Schalten erzeugt werden.
Leistungskontrolle	Ausgangsleistung variiert linear mit dem Arbeitszyklus.
Antwort laden	Fähigkeit dazu Behalten Sie die Wellenform bei Laständerungen bei.
Filtern Ausgabe	Gefiltertes PWM erzeugt eine glatte Gleichspannung.
Lärm Immunität	Widerstand gegen Interferenzen werden durch saubere Kanten verbessert.

Arten der Pulsweitenmodulation

Die Pulsweitenmodulation kann basierend auf der Form der Ausgangswellenform in verschiedene Steuerungsstrategien eingeteilt werden.Der Schwerpunkt dieser PWM-Typen liegt auf Modulationskonzepten und Steueralgorithmen, die sich auf die Ausgangsspannung, die harmonische Leistung und den Wirkungsgrad auswirken.

Einzelpulsbreitenmodulation (Einzelpuls-PWM)

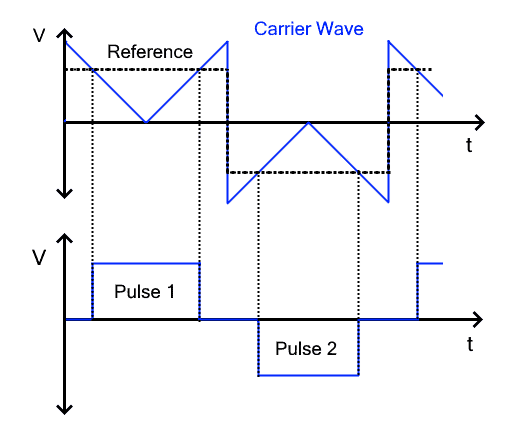

Abbildung 3. Einzelpuls-PWM-Wellenform

Single-Pulse-PWM verwendet einen Schaltimpuls pro Halbzyklus der Ausgangswellenform.Die Breite dieses einzelnen Impulses wird angepasst, um den Ausgangsspannungspegel zu steuern.Da pro Halbwelle nur ein Schaltereignis auftritt, bleiben die Schaltverluste gering.Diese Steuerungsstrategie erzeugt jedoch eine höhere harmonische Verzerrung und wird hauptsächlich in Niederfrequenz- und einfachen Leistungssteuerungsanwendungen verwendet, bei denen Einfachheit Vorrang vor Wellenformqualität hat.

Mehrpulsbreitenmodulation (Mehrpuls-PWM)

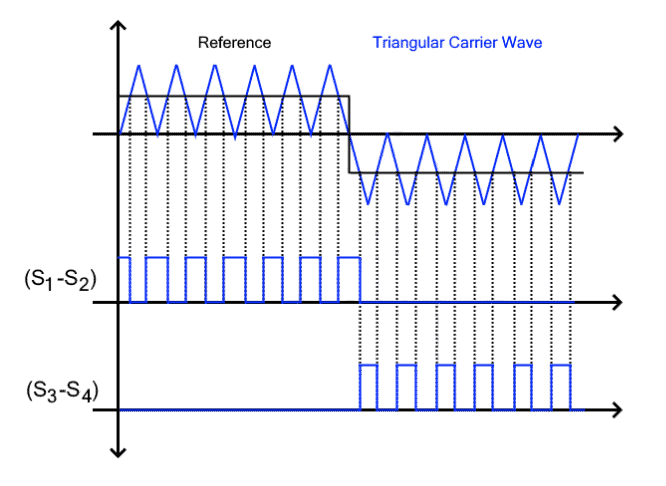

Abbildung 4. Mehrpuls-PWM-Wellenform

Multiple-Pulse-PWM unterteilt jeden Halbzyklus in mehrere kleinere Impulse anstelle eines einzelnen großen Impulses.Durch die Erhöhung der Anzahl der Impulse wird die harmonische Energie in Richtung höherer Frequenzen verteilt, wodurch die Qualität der Ausgangswellenform verbessert wird.Dieser PWM-Typ bietet ein Gleichgewicht zwischen reduzierter harmonischer Verzerrung und beherrschbaren Schaltverlusten und eignet sich daher für industrielle Leistungswandler und Motorantriebssysteme.

Sinusförmige Pulsweitenmodulation (SPWM)

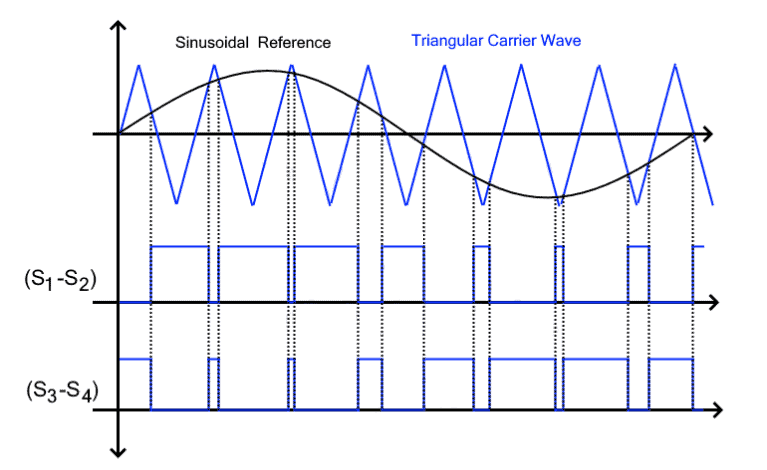

Abbildung 5. Sinusförmige PWM-Erzeugung

Sinusförmiges PWM ist eine Modulationsstrategie, die Impulse basierend auf einem sinusförmigen Referenzsignal erzeugt.Die Impulsbreiten variieren entsprechend der momentanen Amplitude der Referenzwellenform, sodass der Ausgang nach der Filterung annähernd einer Sinuswelle entspricht.SPWM wird häufig in Wechselrichtern, Motorantrieben und Systemen für erneuerbare Energien eingesetzt, da es eine gute harmonische Leistung bei mäßiger Steuerungskomplexität bietet.

Raumvektor-Pulsweitenmodulation (SVPWM)

Space Vector PWM ist eine fortschrittliche Steuerungsstrategie, die ein mathematisches Vektormodell des Wechselrichters anstelle eines direkten Wellenformvergleichs verwendet.Es wählt optimale Schaltzustände aus, um einen rotierenden Referenzvektor im Spannungsraum anzunähern.Im Vergleich zu SPWM verbessert SVPWM die Ausnutzung der DC-Busspannung und reduziert die harmonische Verzerrung weiter, wodurch es für leistungsstarke Motorantriebe und präzise industrielle Steuerungssysteme geeignet ist.

Methoden zur PWM-Erzeugung

PWM-Signale können auch danach kategorisiert werden, wie die Impulse in der Hardware erzeugt und ausgerichtet werden.Diese Methoden zur PWM-Erzeugung konzentrieren sich auf den Timerbetrieb, die Schaltsymmetrie und die Pulsplatzierung und nicht auf die Modulationsstrategie selbst.

Single-Edge-PWM (Edge-Aligned-PWM)

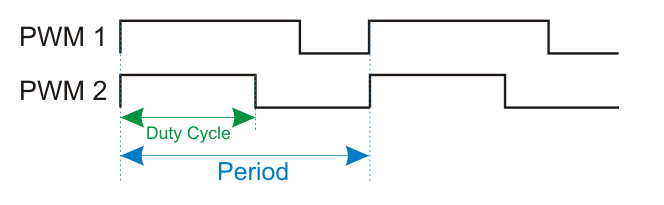

Abbildung 6. Kantenausgerichtetes PWM-Timing

Single-Edge-PWM richtet alle Impulse auf eine Flanke der Schaltperiode aus, typischerweise die ansteigende Flanke.Das Tastverhältnis wird durch Verlängern oder Verkürzen des Impulses ab dieser festen Flanke angepasst.Diese Erzeugungsmethode ist mithilfe von Hardware-Timern und Komparatoren einfach zu implementieren, ihr asymmetrisches Schaltmuster kann jedoch zu harmonischen Verzerrungen und elektromagnetischen Störungen führen.

Double-Edge-PWM (Center-Aligned-PWM)

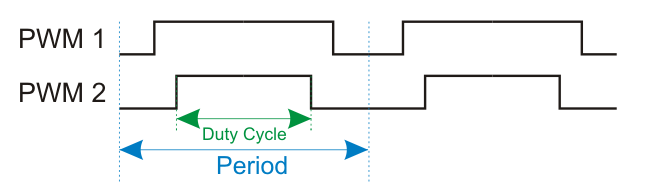

Abbildung 7. Mittig ausgerichtetes PWM-Timing

Double-Edge-PWM zentriert den Impuls innerhalb der Schaltperiode, indem es symmetrisch um den Mittelpunkt ein- und ausschaltet.Dieses symmetrische Timing reduziert harmonische Verzerrungen und elektromagnetische Störungen und verbessert gleichzeitig die Strombalance.Aufgrund dieser Vorteile wird zentriert ausgerichtetes PWM häufig in Präzisionsmotorantrieben und leistungsstarken Leistungssteuerungsanwendungen verwendet.

Trägerbasiertes PWM (Komparator-PWM)

Trägerbasiertes PWM erzeugt Impulse durch den Vergleich eines Referenzsignals mit einer hochfrequenten Trägerwellenform mithilfe eines Komparators.Wenn der Referenzwert den Träger überschreitet, schaltet der Ausgang EIN.Diese Methode dient als Hardware-Generierungsgrundlage für viele PWM-Steuerungsstrategien, einschließlich SPWM, und ist in Mikrocontrollern, DSPs und Industriesteuerungen weit verbreitet.

PWM in Mikrocontrollern und Controllern

Pulsweitenmodulation in Arduino

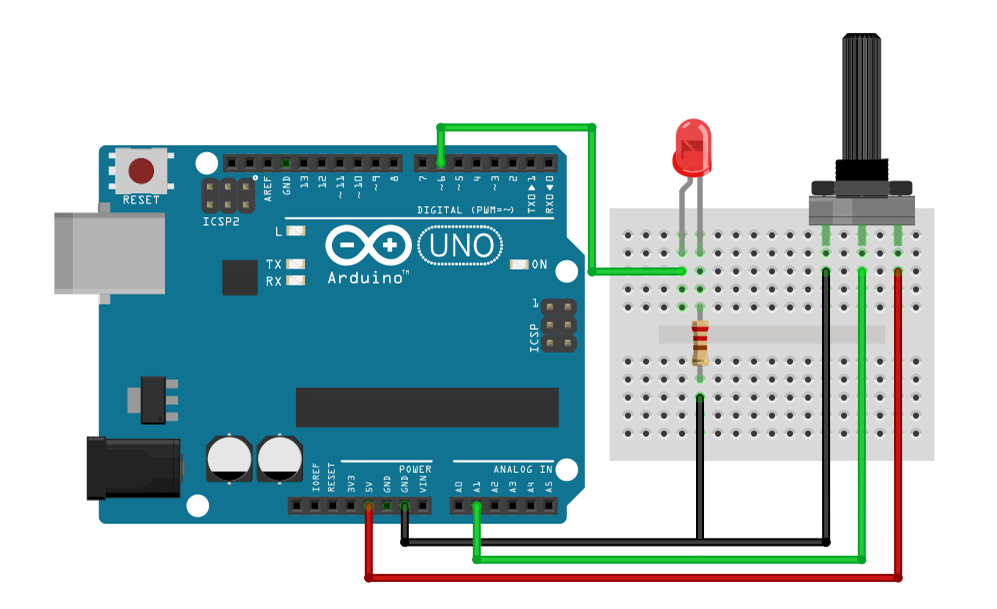

Abbildung 8. Arduino-PWM-LED-Steuerung

Arduino erzeugt eine Pulsweitenmodulation mithilfe interner Hardware-Timer, die den Ausgangspin zwischen den Zuständen HIGH und LOW umschalten.Der Arbeitszyklus wird über eine Software angepasst, die direkt die an die Last gelieferte durchschnittliche Spannung steuert.Durch Ändern des Arbeitszyklus kann Arduino die LED-Helligkeit oder Motorgeschwindigkeit stufenlos variieren, ohne die Versorgungsspannung zu ändern.Die PWM-Frequenz wird in der Regel durch die Timer-Einstellungen festgelegt, um einen stabilen Betrieb bei Steuerungsaufgaben zu gewährleisten.Wie in der Abbildung dargestellt, treibt der Arduino-PWM-Pin eine LED über einen Widerstand an und zeigt deutlich, wie sich die Variation des Arbeitszyklus auf die sichtbare Helligkeit ändert.

Pulsweitenmodulation in ESP32

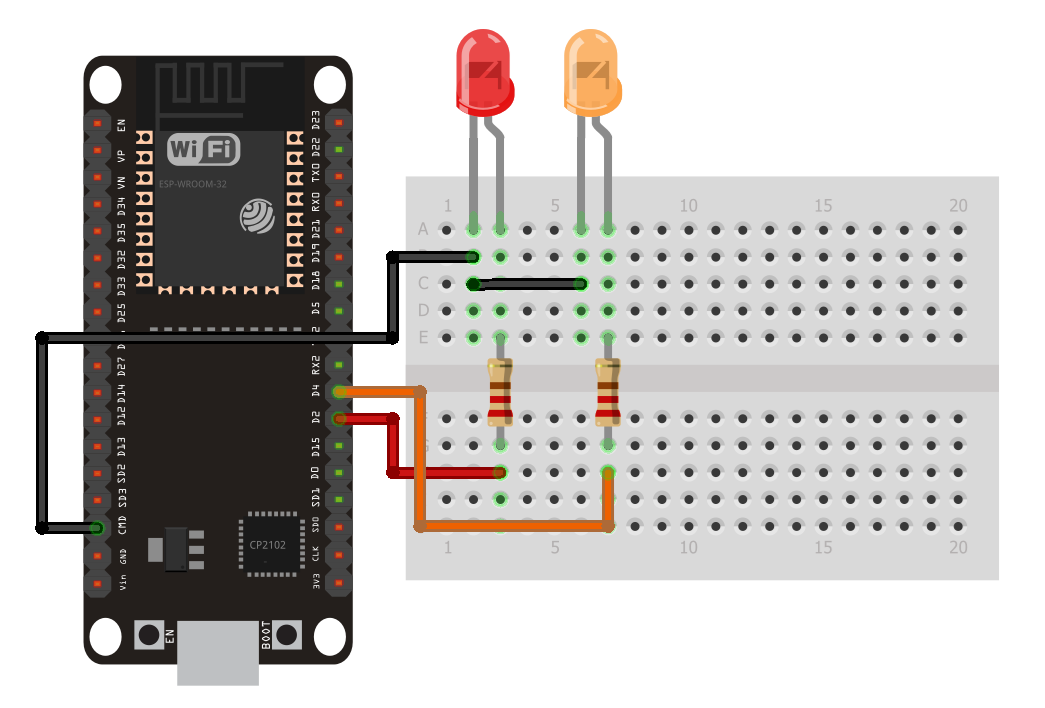

Abbildung 9. Beispiel für einen ESP32-PWM-Ausgang

ESP32 bietet erweiterte Pulsweitenmodulation mithilfe dedizierter PWM-Hardwaremodule.Es unterstützt eine höhere Auflösung, mehrere unabhängige PWM-Kanäle und eine flexible Frequenzsteuerung, ohne die CPU zu belasten.Dies ermöglicht eine präzise und reaktionsschnelle Leistungssteuerung für Motoren, LEDs und IoT-Geräte.ESP32 PWM eignet sich besonders für Anwendungen, die eine schnelle Reaktion und eine genaue Ausgangsregelung erfordern.Abbildung 9 zeigt, wie der ESP32 mehrere LEDs mit unterschiedlichen PWM-Arbeitszyklen steuert und veranschaulicht, wie jeder Kanal die Ausgangsleistung unabhängig anpasst.

Pulsweitenmodulation in SPS

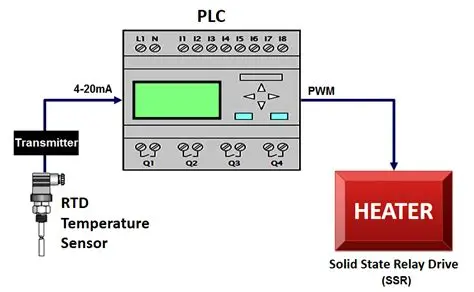

Abbildung 10. PLC-PWM-Heizungssteuerung

SPS nutzen Pulsweitenmodulation, um industrielle Lasten wie Heizungen, Motoren und Aktoren mit hoher Zuverlässigkeit zu steuern.Der PWM-Ausgang wird basierend auf Sensorrückmeldungen oder programmierter Steuerlogik angepasst, um die Leistung genau zu regeln.Diese Methode ermöglicht eine reibungslose Steuerung und minimiert gleichzeitig die elektrische Belastung der Schaltgeräte.SPS-basiertes PWM ist für den zuverlässigen Betrieb in elektrisch verrauschten und rauen Industrieumgebungen ausgelegt.Wie in der Abbildung dargestellt, verwendet die SPS ein PWM-Signal, um ein Halbleiterrelais anzusteuern, das die Heizleistung basierend auf der Temperaturrückmeldung steuert.

Anwendungen der Pulsweitenmodulation

Die Pulsweitenmodulation wird häufig zur effizienten und präzisen Leistungssteuerung sowohl in elektronischen Anwendungen mit geringer als auch hoher Leistung eingesetzt.

1. Motorgeschwindigkeitsregelung

PWM wird üblicherweise in Gleichstrommotoren, Servomotoren und BLDC-Motorantrieben verwendet, um Geschwindigkeit und Drehmoment durch Variation der dem Motor zugeführten durchschnittlichen Spannung zu steuern.Diese Methode sorgt für eine reibungslose Geschwindigkeitsregelung und hohe Effizienz in der Robotik, Industrieautomation und Elektrofahrzeugen.

2. LED-Dimmung und Lichtsteuerung

Bei LED-Treibern steuert PWM die Helligkeit durch schnelles Ein- und Ausschalten der LED unter Beibehaltung eines konstanten Stromniveaus.Dies verhindert Farbverschiebungen, verbessert die Effizienz und ermöglicht eine präzise Helligkeitsanpassung in Displays, Automobilbeleuchtung und intelligenten Beleuchtungssystemen.

3. Netzteile und Spannungsregelung

PWM ist eine Kerntechnik in Schaltnetzteilen, DC-DC-Wandlern und Wechselrichtern.Es trägt dazu bei, Ausgangsspannung und -strom effizient zu regulieren und reduziert die Wärmeentwicklung im Vergleich zu Linearreglern.

4. Audiosignalerzeugung

PWM wird in Audioverstärkern der Klasse D verwendet, um Audiosignale in hochfrequente Schaltsignale umzuwandeln.Dies ermöglicht eine leistungsstarke Audioverstärkung mit geringem Leistungsverlust und einem kompakten Schaltungsdesign.

5. Heizung und Temperaturregelung

PWM steuert die an Heizungen, Heizelemente und Temperaturkontrollsysteme gelieferte Leistung durch Anpassen der Ein-Aus-Zeit der Versorgung.Dies sorgt für eine stabile Temperaturregelung in Industrieheizungen, Lötstationen und Haushaltsgeräten.

6. Batterieladung und Energiemanagement

PWM wird in Batterieladegeräten und Solarladereglern eingesetzt, um Ladestrom und -spannung zu steuern.Dies verbessert die Ladeeffizienz, schützt die Batterien vor Überladung und verlängert die Batterielebensdauer.

7. Mikrocontroller und eingebettete Systeme

PWM-Ausgänge von Mikrocontrollern werden häufig zur Erzeugung analoger Signale, zur Steuerung von Aktoren und zur Schnittstelle mit externen Geräten verwendet.Dies macht PWM in eingebetteten Systemen, IoT-Geräten und Steuerungsanwendungen wichtig.

PWM vs. lineare Steuerung vs. Phasenwinkelsteuerung

Parameter	PWM Kontrolle	Linear Kontrolle	Phase Winkelkontrolle
Grundlegende Kontrolle Methode	Ausgabe ist gesteuert durch unterschiedliche Einschaltdauer	Ausgabe ist gesteuert durch linearen Spannungsabfall	Ausgabe ist gesteuert durch Verzögerung der AC-Wellenformleitung
Typisches Angebot Typ	Gleichstrom Versorgung	Gleichstrom Versorgung	Wechselstrom Versorgung
Steuersignal Häufigkeit	Im Allgemeinen 1 kHz bis 100 kHz	Null Schaltfrequenz	Linie Frequenz von 50 Hz oder 60 Hz
Energieeffizienz	Effizienz typischerweise 85 bis 98 Prozent	Effizienz typischerweise 30 bis 60 Prozent	Effizienz typischerweise 70 bis 90 Prozent
Wärmeerzeugung	Wärmeverlust ist aufgrund des Schaltvorgangs gering	Wärmeverlust ist hoch wegen Spannungsabfall	Wärmeverlust ist mäßig während der teilweisen Leitung
Ausgangsspannung Verordnung	Durchschnittlich Die Spannung wird durch das Tastverhältnis gesteuert	Ausgabe Die Spannung folgt direkt dem Steuereingang	RMS-Spannung variiert je nach Schusswinkel
Kontrollauflösung	Hoch Auflösung mit digitalen Zeitschaltuhren	Sehr hoch Auflösung mit analoger Steuerung	Mittel Auflösung durch AC-Wellenform begrenzt
Schaltungskomplexität	Mittel Komplexität mit Schaltkomponenten	Einfach Schaltung mit Passelement	Mittel Komplexität mittels TRIAC oder SCR
EMI und Rauschen Ebene	EMI ist mittel bis hoch ohne Filterung	EMI ist sehr niedrig	EMI ist hoch aufgrund von Wellenformverzerrungen
Typischer Wechsel Gerät	MOSFET bzw IGBT	BJT oder linear Regler	TRIAC oder SCR
Reaktionsgeschwindigkeit	Reaktionszeit ist in Mikrosekunden	Reaktionszeit ist in Millisekunden	Reaktionszeit hängt vom AC-Nulldurchgang ab
Kompatibilität laden	Am besten für Motoren, LEDs und Stromwandler	Am besten für niedrig analoge Lasten mit Strom versorgen	Am besten für Lampenheizungen und Wechselstrommotoren
Nennleistungsbereich	Ab 1 Watt bis zu mehreren Kilowatt	Normalerweise unten 50 Watt	Gewöhnlich von 100 Watt bis mehrere Kilowatt
Kontrollgenauigkeit	Genauigkeit hängt von der Timer-Auflösung ab	Sehr genau und reibungslose Steuerung	Genauigkeit von Schwankungen der Netzspannung beeinflusst
Allgemeine Anwendungen	Motorgeschwindigkeit Steuerung der SMPS-LED-Dimmung	Audio Verstärker-Sensorschaltungen	Lichtdimmer Lüfterregler, Heizungssteuerung

Fazit

Die Pulsweitenmodulation ermöglicht eine effiziente und genaue Leistungssteuerung durch Variation des Arbeitszyklus eines Schaltsignals.Verschiedene PWM-Typen und Erzeugungsmethoden wirken sich auf die Qualität, Effizienz und Systemleistung der Wellenform aus.PWM wird häufig in Mikrocontrollern, SPS und Leistungselektronik für Motoren, Beleuchtung, Stromumwandlung und Temperaturregelung eingesetzt.Aufgrund seiner Einfachheit und Effizienz ist es in modernen elektronischen Anwendungen unverzichtbar.
