Abschirmungserdungsmethoden: So reduzieren Sie EMI in Kabelsystemen

Durch die Schirmerdung können Sie Ihre Signale vor elektromagnetischen Störungen und unerwünschtem Rauschen in elektronischen Systemen schützen.In diesem Artikel erfahren Sie, was Schirmerdung ist und wie sie sich von der Signalerdung unterscheidet.Sie werden auch die wichtigsten Methoden verstehen, die für Niederfrequenz-, Hochfrequenz- und Mischfrequenzsysteme verwendet werden.Darüber hinaus erfahren Sie mehr über Kabeltypen, häufige Fehler und den Einsatzort dieser Methoden.

Katalog

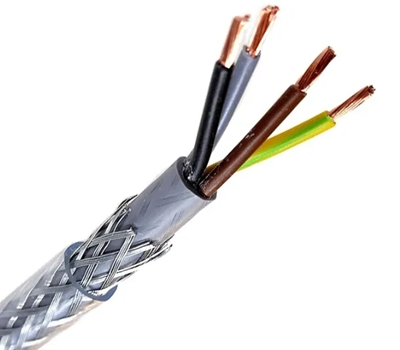

Abbildung 1. Struktur des abgeschirmten Kabels

Was ist Schirmerdung?

Bei der Abschirmungserdung wird die leitende Abschirmung eines Kabels mit einer Referenzerde verbunden, um elektromagnetische Störungen (EMI) und unerwünschtes Rauschen zu reduzieren.Die Abschirmung besteht normalerweise aus geflochtenem Kupfer oder Folie, wie in Abbildung 1 dargestellt, und fungiert als Barriere, die verhindert, dass äußere elektrische Störungen das Signal im Inneren beeinflussen.Durch die Ableitung von Störungen zur Erde trägt es zur Aufrechterhaltung der Signalintegrität bei und verbessert die Gesamtsystemleistung.Diese Methode wird häufig in elektronischen Systemen verwendet, in denen stabile und saubere Signale wichtig sind.Es ist ein wichtiger Bestandteil des Designs der elektromagnetischen Verträglichkeit (EMV).

Im Gegensatz zur Signalerdung, die einen Rückweg für den Strom in einem Stromkreis bietet, konzentriert sich die Abschirmerdung nur auf den Schutz von Signalen vor Rauschen.Es führt keinen normalen Betriebsstrom, sondern verarbeitet induzierte Störungen.Diese Unterscheidung ist wichtig, da die Vermischung dieser Rollen zu Leistungsproblemen führen kann.Die Schirmerdung dient der Geräuschisolierung, während die Signalerdung den ordnungsgemäßen Betrieb des Schaltkreises gewährleistet.Die Trennung dieser Funktionen trägt zur Verbesserung der Zuverlässigkeit und zur Reduzierung elektrischer Störungen bei.

Niederfrequenz-Abschirmungserdungsmethode

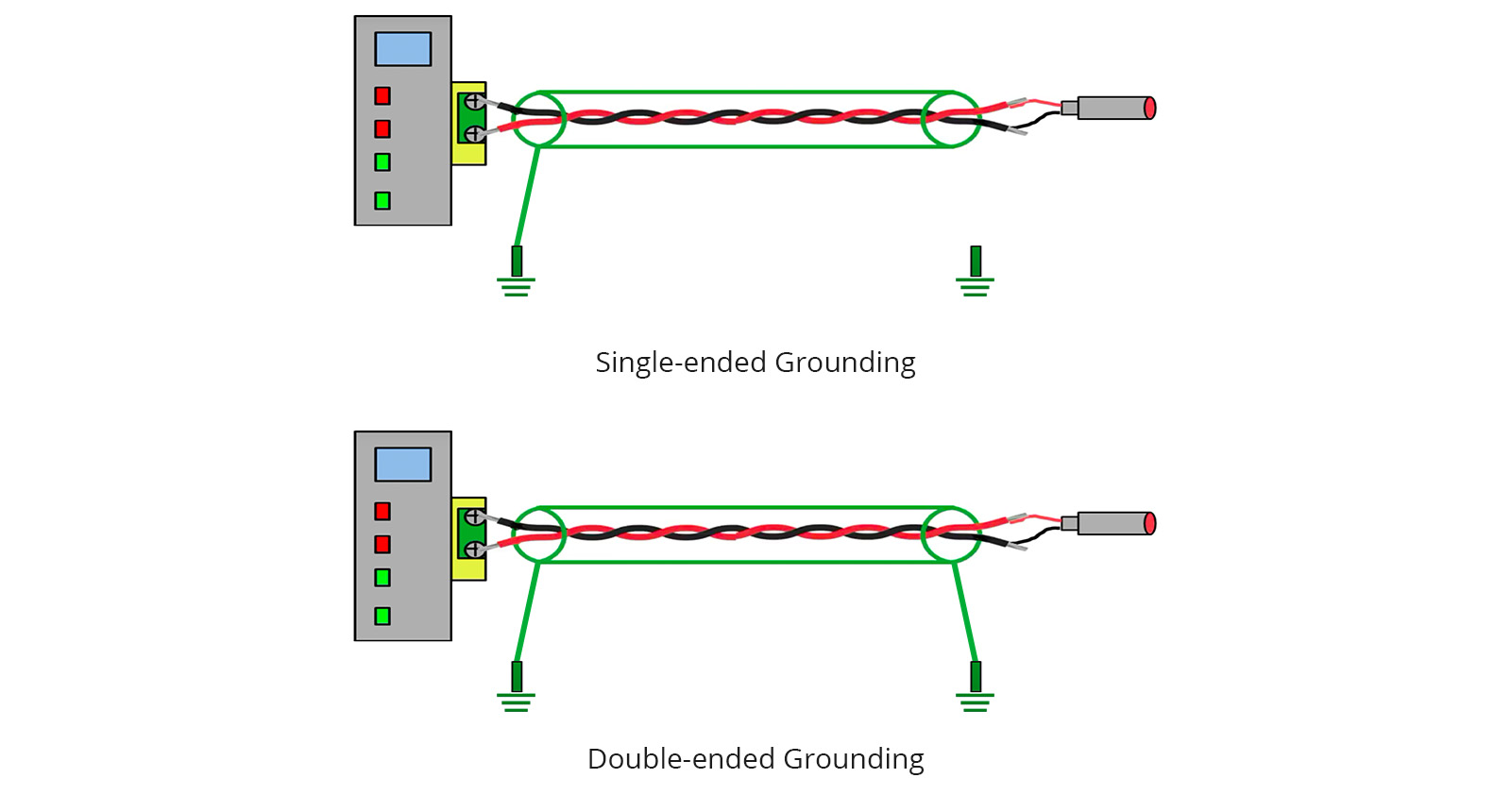

Abbildung 2. Einseitige und doppelseitige Erdung

Die Niederfrequenz-Abschirmungserdung ist eine Methode zur Rauschreduzierung in Systemen, die mit niedrigeren Signalfrequenzen arbeiten, typischerweise unter einigen Kilohertz.Bei diesem Ansatz wird der Kabelschirm nur an einem Punkt geerdet, was als Einzelpunkterdung bezeichnet wird.Diese Methode verhindert zirkulierende Ströme, auch Erdschleifen genannt, die unerwünschte Geräusche in das System einbringen können.Der Erdungspunkt wird je nach Systemdesign normalerweise entweder an der Signalquelle oder an der Last gewählt.Wie in Abbildung 2 dargestellt, gewährleistet die Erdung an einem Ende eine stabile Referenz, ohne dass ein Schleifenpfad entsteht.Diese Technik ist einfach und effektiv für Niederfrequenzanwendungen.

Bei der Einzelpunkterdung werden mehrere Erdungspfade eliminiert, die einen Stromfluss durch die Abschirmung ermöglichen könnten.Wenn beide Enden bei niedrigen Frequenzen geerdet sind, können Unterschiede im Erdpotential dazu führen, dass Rauschströme zirkulieren.Durch die Erdung nur eines Endes fungiert die Abschirmung lediglich als Schutzbarriere und nicht als Strompfad.Die Wahl zwischen quellenseitiger Erdung und lastseitiger Erdung hängt davon ab, wo das Rauschen am wahrscheinlichsten in das System gelangt.Diese Methode wird häufig in Audiosystemen, Instrumenten und Steuerkreisen verwendet.Es sorgt für eine zuverlässige Geräuschreduzierung, ohne das Design komplexer zu machen.

Hochfrequenz-Abschirmungserdungsmethode

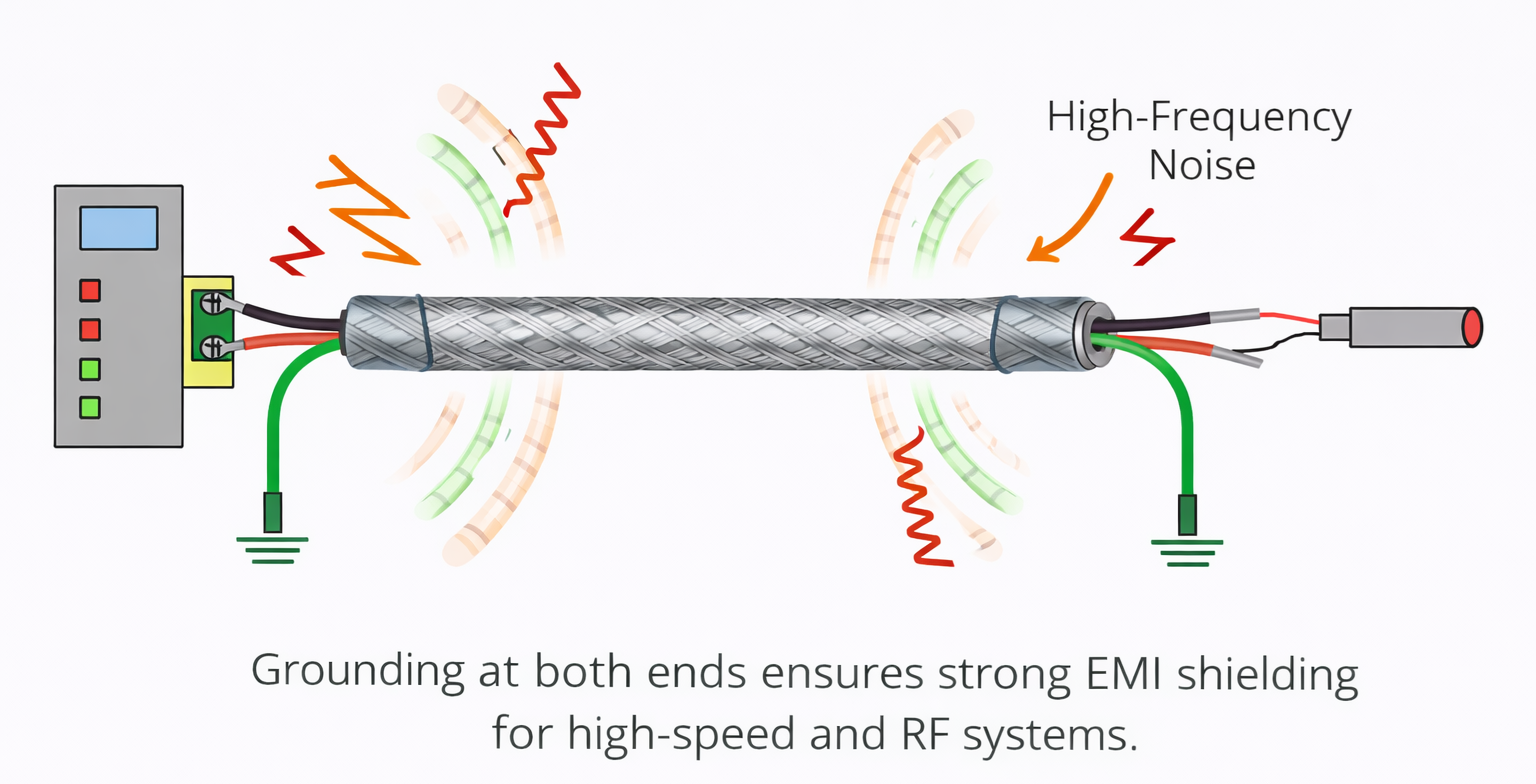

Abbildung 3. Hochfrequenz-Abschirmungserdungsmethode

Die Hochfrequenz-Schirmerdung ist eine Technik zur Kontrolle elektromagnetischer Störungen in Systemen, die mit hohen Frequenzen arbeiten.Bei diesen Frequenzen verhält sich Lärm anders und kann durch elektromagnetische Felder leicht in Kabel eingekoppelt werden.Um dieses Problem zu beheben, muss die Abschirmung an mehreren Punkten geerdet werden, typischerweise an beiden Enden des Kabels.Dadurch entsteht ein Pfad mit niedriger Impedanz, der es ermöglicht, hochfrequentes Rauschen effektiv zur Erde abzuleiten.Im Gegensatz zu niederfrequenten Verfahren geht es hier eher darum, die Impedanz zu minimieren, als Stromschleifen zu verhindern.Dieser Ansatz eignet sich gut für Hochgeschwindigkeits- und HF-Systeme.

Die Erdung an beiden Enden verbessert die Wirksamkeit der Abschirmung, indem die Impedanz der Abschirmung über ihre gesamte Länge verringert wird.Bei hohen Frequenzen können selbst kleine Lücken oder nicht geerdete Abschnitte wie Antennen wirken und den Schall eindringen oder entweichen lassen.Durch die Verbindung beider Enden mit der Erde bildet die Abschirmung eine durchgehende Barriere gegen Störungen.Diese Methode verbessert die EMI-Unterdrückung und gewährleistet eine bessere Signalqualität in anspruchsvollen Umgebungen.Es wird häufig in Kommunikationssystemen, Hochgeschwindigkeitsdatenleitungen und HF-Anwendungen eingesetzt.Durch die richtige Umsetzung wird ein starker Schutz vor externen Lärmquellen gewährleistet.

Hybrid-Shield-Erdungstechnik

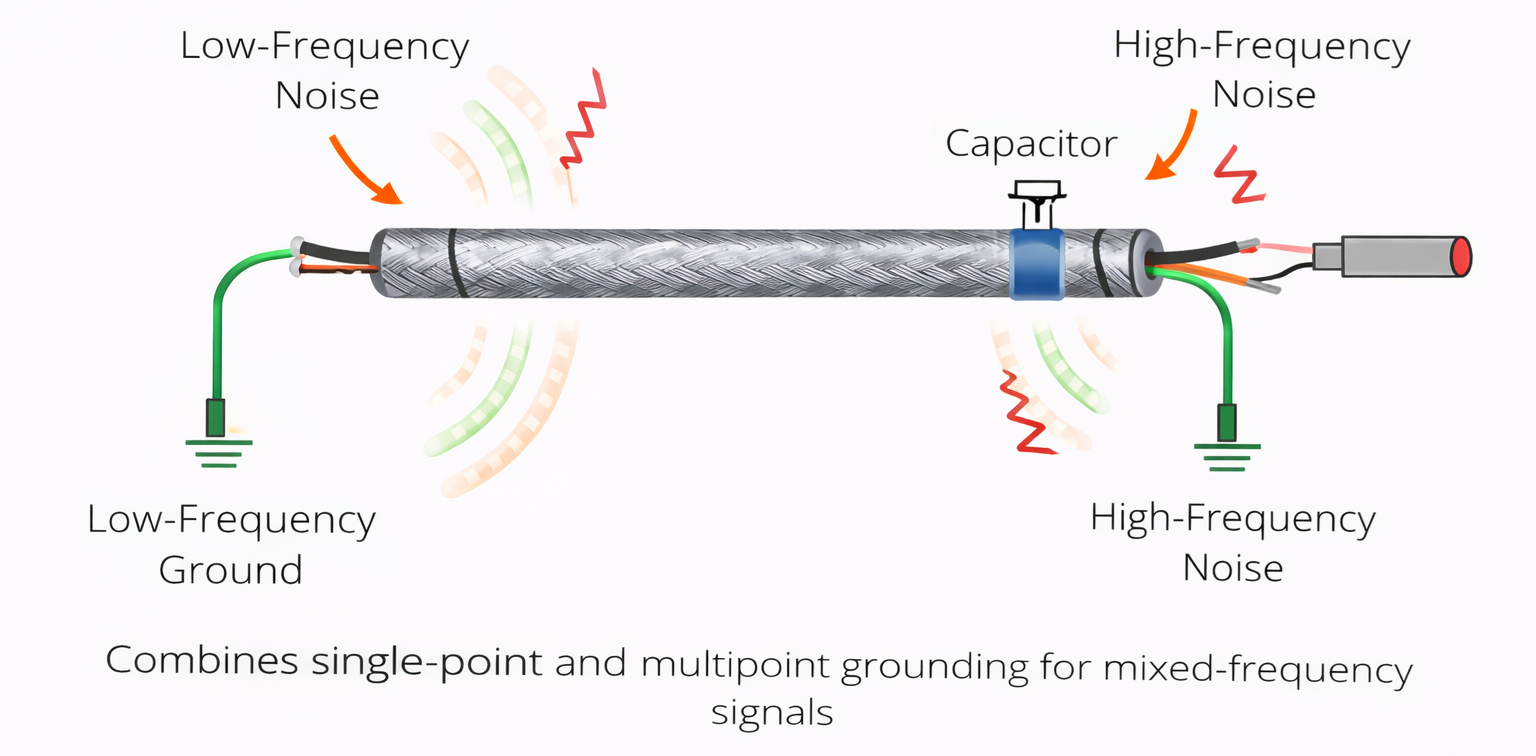

Abbildung 4. Hybrid-Shield-Erdungstechnik

Bei der hybriden Schirmerdung handelt es sich um eine Methode, die Einzelpunkt- und Mehrpunkterdung kombiniert, um Systeme mit Mischfrequenzsignalen zu bewältigen.Es verwendet Komponenten wie Kondensatoren, um hochfrequentes Rauschen zur Erde durchzulassen und gleichzeitig niederfrequente Ströme zu blockieren.Dieser Ansatz bietet Flexibilität, indem er sowohl niederfrequente als auch hochfrequente Störungen in einem einzigen Design berücksichtigt.Die Abschirmung kann an einem Ende direkt geerdet sein, während sie am anderen Ende über einen Kondensator verbunden ist.Dadurch entsteht ein kontrollierter Weg für verschiedene Arten von Geräuschen.Es wird häufig in komplexen elektronischen Systemen verwendet.

Diese Technik funktioniert, indem sie trennt, wie verschiedene Frequenzen mit der Abschirmung interagieren.Niederfrequente Signale werden durch die Begrenzung von Erdungsverbindungen kontrolliert, während hochfrequentes Rauschen sicher über kapazitive Pfade umgeleitet wird.Der Kondensator fungiert als frequenzabhängiges Element und lässt nur unerwünschte Hochfrequenzsignale durch.Dies trägt zur Aufrechterhaltung der Signalstabilität bei, ohne dass es zu Erdschleifenproblemen kommt.Hybriderdung ist in Systemen nützlich, in denen sowohl analoge als auch digitale Signale vorhanden sind.Es bietet eine ausgewogene Lösung zur Verbesserung der gesamten elektromagnetischen Verträglichkeit.

Doppelschichtige, abgeschirmte Kabelerdung

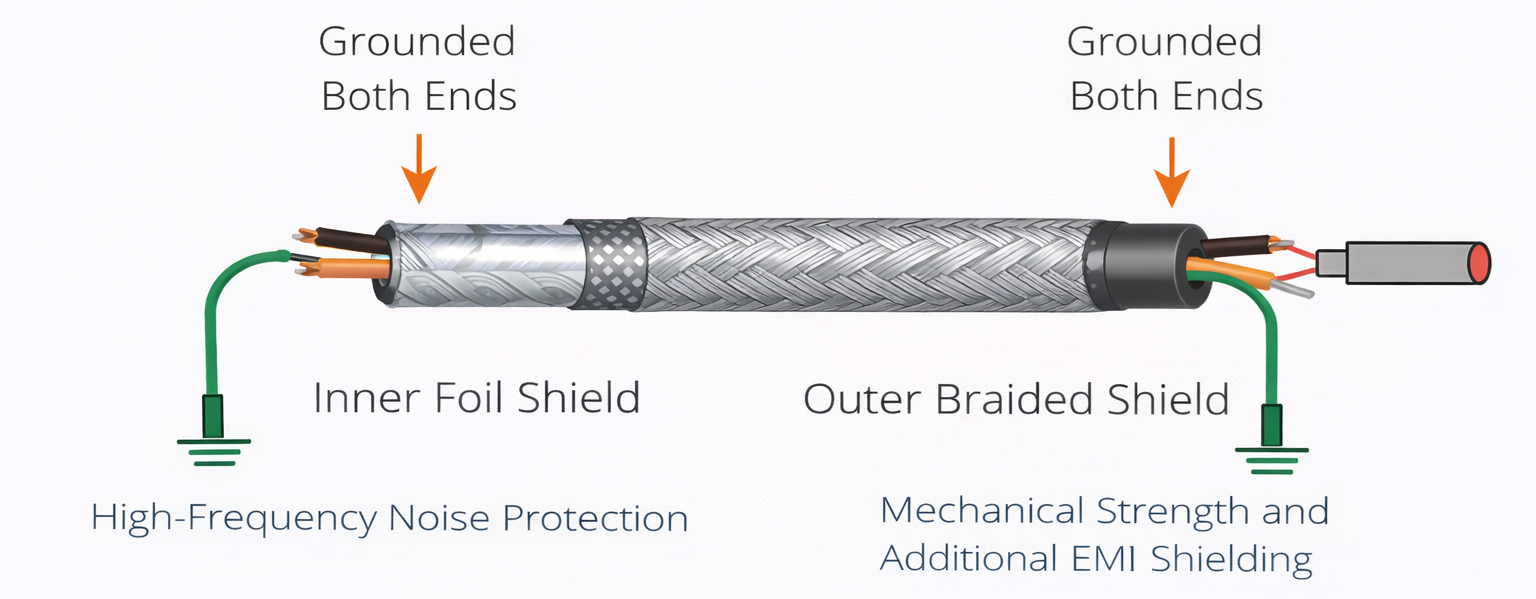

Abbildung 5. Doppelschichtige geschirmte Kabelerdung

Unter doppelschichtiger geschirmter Kabelerdung versteht man die Verwendung von Kabeln mit zwei separaten Abschirmungsschichten, typischerweise einer inneren Folienabschirmung und einer äußeren Geflechtabschirmung.Jede Schicht dient einem anderen Zweck beim Schutz von Signalen vor Störungen.Die innere Abschirmung bietet Schutz vor hochfrequentem Rauschen, während die äußere Abschirmung mechanische Festigkeit und zusätzliche EMI-Abschirmung bietet.Die richtige Erdung dieser Schichten ist wichtig, um ihre Wirksamkeit zu maximieren.Je nach Systemanforderungen kann jede Abschirmung unterschiedlich geerdet sein.Diese Methode wird häufig in Hochleistungsanwendungen eingesetzt.

Bei vielen Designs ist die äußere Abschirmung an beiden Enden geerdet, um einen starken EMI-Schutz zu bieten, während die innere Abschirmung an einem Ende geerdet sein kann, um unerwünschte Ströme zu vermeiden.Durch diese Trennung lässt sich steuern, wie Rauschen innerhalb des Kabels gemanagt wird.Die zweischichtige Struktur verbessert die Abschirmleistung über einen weiten Frequenzbereich.Es wird häufig in sensiblen Systemen wie medizinischen Geräten, Kommunikationsgeräten und industriellen Steuerungen eingesetzt.Eine ordnungsgemäße Erdung stellt sicher, dass beide Schichten störungsfrei zusammenarbeiten.Dieser Ansatz erhöht die Signalzuverlässigkeit und reduziert die Lärmbelastung.

Wie wählt man die richtige Erdungsmethode für die Abschirmung?

Die Wahl der richtigen Abschirmungserdungsmethode hängt von der Frequenz und der Rauschumgebung Ihres Systems ab.

Stellen Sie zunächst fest, ob Ihr System mit niedrigen oder hohen Frequenzen arbeitet.Niederfrequenzsysteme profitieren normalerweise von einer Einzelpunkterdung, während Hochfrequenzsysteme eine Mehrpunkterdung erfordern.Wenn Sie diesen Unterschied verstehen, können Sie Leistungsprobleme vermeiden.Dieser Schritt stellt sicher, dass die Methode dem Signalverhalten entspricht.Es bildet die Grundlage Ihrer Entscheidung.

Bewerten Sie als Nächstes den in Ihrem System verwendeten Kabeltyp.Abgeschirmte Kabel unterscheiden sich im Aufbau, einschließlich einschichtiger und doppelschichtiger Ausführungen.Die Kabelstruktur beeinflusst, wie die Erdung erfolgen sollte.Durch die Auswahl der richtigen Methode wird eine maximale Abschirmwirkung gewährleistet.Dieser Schritt trägt auch dazu bei, Installationsfehler zu vermeiden.Eine ordnungsgemäße Kabelbewertung verbessert die Gesamtzuverlässigkeit des Systems.

Berücksichtigen Sie dann die Erdungsumgebung des Systems.Überprüfen Sie, ob zwischen den Erdungspunkten mögliche Unterschiede bestehen, die zu Störungen führen könnten.Für eine wirksame Abschirmung ist ein stabiler und konsistenter Erdungsbezug wichtig.Dies trägt dazu bei, Störungen zu reduzieren und die Signalqualität aufrechtzuerhalten.Die Bodenverhältnisse wirken sich direkt auf die Leistung aus.Eine sorgfältige Bewertung vermeidet zukünftige Probleme.

Analysieren Sie anschließend die Geräuschquellen in Ihrer Anwendung.Stellen Sie fest, ob Störungen von externen Geräten, Stromleitungen oder internen Schaltkreisen ausgehen.Wenn Sie die Quelle kennen, können Sie die effektivste Erdungsstrategie auswählen.Dieser Schritt verbessert die EMI-Kontrolle und die Systemstabilität.Es hilft auch bei der Optimierung der Abschirmleistung.Eine genaue Identifizierung führt zu besseren Ergebnissen.

Überprüfen Sie als Nächstes die Systemkomplexität und die Designbeschränkungen.Einige Methoden erfordern zusätzliche Komponenten oder eine sorgfältige Layoutplanung.Wählen Sie eine Methode, die zu Ihrem Design passt, ohne unnötige Komplexität hinzuzufügen.Dies gewährleistet eine einfachere Implementierung und Wartung.Einfachheit verbessert oft die Zuverlässigkeit.Bringen Sie Leistung und Praktikabilität in Einklang.

Testen und validieren Sie abschließend die von Ihnen gewählte Methode.Messen Sie die Systemleistung nach der Erdung.Überprüfen Sie die Rauschunterdrückung und Signalstabilität.Durch Tests wird sichergestellt, dass die Methode unter bestimmten Bedingungen wie erwartet funktioniert.Bei Bedarf sind auch Anpassungen möglich.Um optimale Ergebnisse zu erzielen, ist eine Überprüfung erforderlich.

Häufige Fehler bei der Erdung der Abschirmschicht

Für eine effektive Abschirmleistung müssen häufige Fehler vermieden werden.

• Unbeabsichtigte Erdung beider Enden bei niedriger Frequenz

Dadurch können Erdschleifen entstehen, die unerwünschtes Rauschen in das System einbringen.Viele Designs übersehen dieses Problem, was zu einer verschlechterten Signalqualität führt.Dies geschieht häufig, wenn Entscheidungen zur Erdung getroffen werden, ohne die Häufigkeit zu berücksichtigen.Eine sorgfältige Planung hilft, dieses Problem zu vermeiden.

• Verwendung des falschen Erdungspunkts

Die Wahl eines falschen Erdungsstandorts kann die Wirksamkeit der Abschirmung beeinträchtigen.Wenn die Erdungsreferenz instabil ist, wird das Rauschen möglicherweise nicht richtig umgeleitet.Dies kann zu einer inkonsistenten Systemleistung führen.Die richtige Auswahl des Erdungspunkts ist wichtig.

• Schlechte Qualität der Schirmverbindung

Lose oder unvollständige Verbindungen können den Widerstand erhöhen und die Abschirmungseffizienz verringern.Selbst kleine Lücken können dazu führen, dass Geräusche in das System eindringen.Durch die Gewährleistung solider und kontinuierlicher Verbindungen wird die Leistung verbessert.Eine qualitativ hochwertige Installation ist erforderlich.

• Kabeltyp und -struktur werden ignoriert

Unterschiedliche Kabel erfordern unterschiedliche Erdungsansätze.Die Anwendung derselben Methode auf alle Kabel kann zu schlechten Ergebnissen führen.Das Verständnis des Kabeldesigns hilft bei der Auswahl der richtigen Technik.Dadurch werden unnötige Leistungsprobleme vermieden.

• Signal- und Schirmerdung falsch gemischt

Die Kombination dieser Erdungen kann zu Störungen in empfindlichen Schaltkreisen führen.Jeder hat eine andere Rolle und sollte separat behandelt werden.Unsachgemäßes Mischen kann die Systemzuverlässigkeit beeinträchtigen.Eine klare Trennung verbessert die Leistung.

• Fehlende Tests nach der Installation

Das Überspringen der Validierung kann zu versteckten Problemen im System führen.Ohne Tests ist es schwierig zu bestätigen, ob die Erdung wirksam ist.Dies kann zu langfristigen Leistungsproblemen führen.Durch Tests wird die ordnungsgemäße Umsetzung sichergestellt.

Anwendungen von Erdungsmethoden für Abschirmschichten

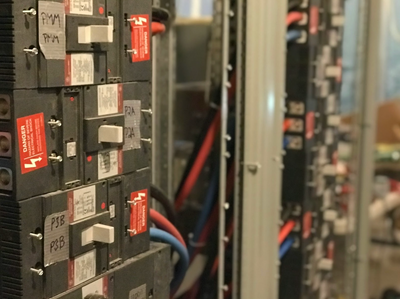

Abbildung 6. Industrieller Schaltschrank mit abgeschirmter Verkabelung

Abschirmungserdungsmethoden werden in verschiedenen Branchen häufig eingesetzt, um eine zuverlässige Signalübertragung sicherzustellen.

1. Audiosysteme

Bei Audiogeräten wird eine Schirmerdung verwendet, um Brummen und Rauschen zu verhindern.Durch die Reduzierung von Störungen trägt es zur Aufrechterhaltung einer klaren Klangqualität bei.Eine ordnungsgemäße Erdung gewährleistet eine stabile Signalübertragung.Dies ist sowohl bei Consumer- als auch bei professionellen Audio-Setups wichtig.

2. HF- und Kommunikationssysteme

Hochfrequenzsysteme sind auf eine wirksame Abschirmung angewiesen, um Signalverluste zu verhindern.Die Erdung hilft, elektromagnetische Störungen in Kommunikationsleitungen zu kontrollieren.Es sorgt für eine zuverlässige Datenübertragung.Dies ist bei drahtlosen und Netzwerkgeräten gut.

3. Industrielle Steuerungssysteme

In Industrieumgebungen kommt es aufgrund schwerer Maschinen häufig zu elektrischem Rauschen.Die Schirmerdung schützt Steuersignale vor Störungen.Es verbessert die Stabilität und Genauigkeit des Systems.Dies ist wichtig für Automatisierungs- und Überwachungssysteme.

4. Medizinische Ausrüstung

Empfindliche medizinische Geräte benötigen saubere und stabile Signale.Die Erdung der Abschirmung trägt dazu bei, Störungen zu verhindern, die die Messungen beeinträchtigen könnten.Es gewährleistet den genauen Betrieb der Diagnosetools.Bei Anwendungen im Gesundheitswesen ist die Zuverlässigkeit groß.

5. Datenübertragungssysteme

Hochgeschwindigkeitsdatenkabel benötigen eine starke Abschirmung, um die Signalintegrität aufrechtzuerhalten.Durch die Erdung wird Rauschen reduziert, das Datenfehler verursachen kann.Es unterstützt eine stabile und schnelle Kommunikation.Dies ist in modernen digitalen Systemen hervorragend.

6. Stromverteilungssysteme

Die Abschirmungserdung wird verwendet, um Störungen in Stromleitungen und -geräten zu kontrollieren.Es trägt dazu bei, empfindliche Komponenten vor elektrischen Störungen zu schützen.Dies verbessert die Systemeffizienz und -sicherheit.Eine ordnungsgemäße Erdung ist in Energiemanagementsystemen von entscheidender Bedeutung.

Fazit

Die Abschirmung der Erdung spielt eine Rolle bei der Aufrechterhaltung der Signalintegrität, indem sie Störungen von empfindlichen Schaltkreisen wegleitet.Je nach Systemfrequenz und Designanforderungen werden unterschiedliche Methoden angewendet, z. B. Einzelpunkt-, Mehrpunkt- und Hybriderdung.Die richtige Kabelauswahl, Erdungsstrategie und Installationspraktiken wirken sich erheblich auf die Gesamtleistung aus.Durch das Verständnis dieser Prinzipien und die Vermeidung häufiger Fehler können Systeme einen zuverlässigen Betrieb und eine wirksame Geräuschreduzierung erreichen.
