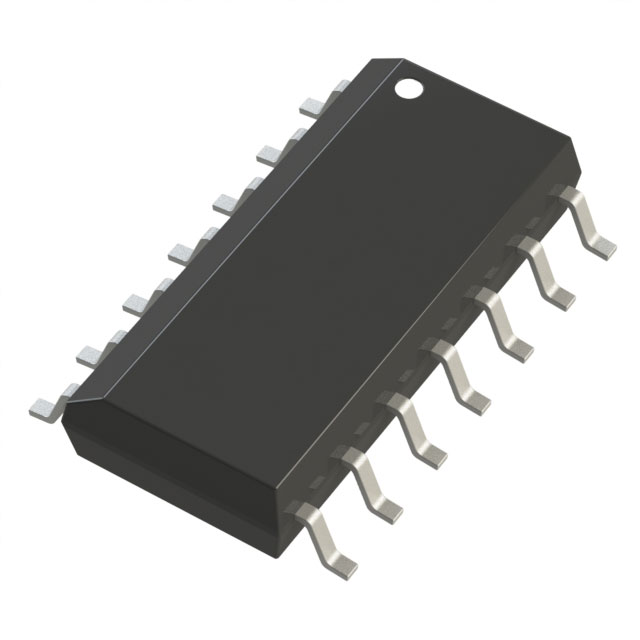

Warum sollten Sie sich für MAX250CSD für serielle Kommunikationsprojekte entscheiden?

Der MAX250CSD bietet Ihnen eine einfache Möglichkeit, moderne Logikschaltungen an klassische serielle RS-232-Ports anzuschließen.Mit integrierten Treibern und Empfängern verwaltet es sowohl Sende- als auch Empfangspfade in einem kleinen Paket.Sie können es mit einer einzigen 5-V-Versorgung betreiben und es erzeugt sogar intern die erforderlichen RS-232-Spannungspegel.Das bedeutet weniger externe Teile und ein einfacheres Layout.Ganz gleich, ob Sie eine Steuerplatine an einen PC anschließen oder Ihrem System einen seriellen Anschluss hinzufügen, dieser Chip sorgt für Sauberkeit und Zuverlässigkeit.Das Vollduplex-Design ermöglicht das gleichzeitige Senden und Empfangen von Daten ohne zusätzliches Umschalten.In diesem Handbuch erfahren Sie mehr über die Funktionen, Pin-Details, die interne Struktur und allgemeine Anwendungen.

Katalog

MAX250CSD-Übersicht

Die MAX250CSD ist ein Vollduplex-RS-232-Transceiver, der für die Verbindung von CMOS- und TTL-Logikpegeln mit standardmäßigen seriellen Kommunikationsanschlüssen entwickelt wurde.Es integriert zwei Leitungstreiber und zwei Leitungsempfänger in einem 14-Pin-SOIC-Gehäuse und unterstützt den bidirektionalen Datenaustausch über eine einzige 5-Volt-Versorgung.Eine interne Ladungspumpe erzeugt die erforderlichen positiven und negativen Ausgangsspannungen für die RS-232-Signalisierung, ohne dass zwei Stromschienen erforderlich sind.Das Gerät eignet sich für eingebettete Systeme, Industriesteuerungen und ältere serielle Geräte, die eine zuverlässige Portkonvertierung erfordern.Suchen Sie nach MAX250CSD?Kontaktieren Sie uns, um den aktuellen Lagerbestand, die Lieferzeit und die Preise zu überprüfen.

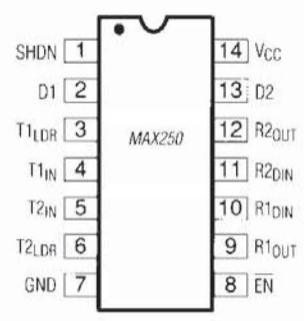

Details zur Pinbelegung des MAX250CSD

MAX250CSD Pin-Beschreibung

Pin-Nummer	Pin-Name	Beschreibung
1	SHDN	Abschalteingang, Logiksteuerung zum Deaktivieren des Geräts und zur Reduzierung des Stromverbrauchs
2	D1	Treiber-1-Ausgang, RS-232-Pegelausgang
3	T1LDR	Steuerung des Lasttreibers von Sender 1
4	T1IN	Eingang Sender 1, TTL/CMOS-Logikeingang
5	T2IN	Eingang Sender 2, TTL/CMOS-Logikeingang
6	T2LDR	Sender 2 Lasttreibersteuerung
7	GND	Bodenreferenz
8	DE	Eingang aktivieren, ermöglicht den normalen Gerätebetrieb
9	R1OUT	Empfänger 1 Ausgang, TTL/CMOS-Logikausgang
10	R1DIN	Empfänger 1 Eingang, RS-232-Pegeleingang
11	R2DIN	Empfänger 2 Eingang, RS-232-Pegeleingang
12	R2OUT	Empfänger 2 Ausgang, TTL/CMOS-Logikausgang
13	D2	Treiber-2-Ausgang, RS-232-Pegelausgang
14	VCC	Positive Versorgungsspannung, 4,5 V bis 5,5 V

MAX250CSD CAD-Modell

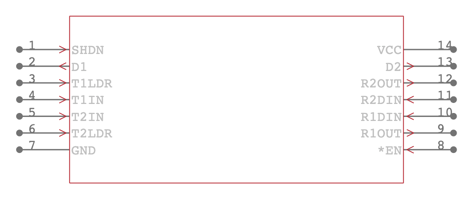

MAX250CSD-Symbol

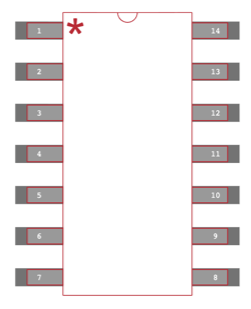

MAX250CSD-Grundfläche

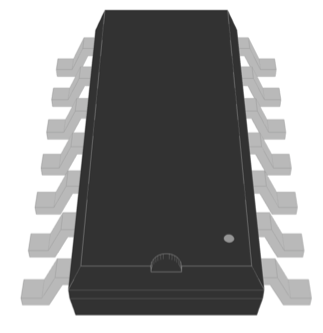

MAX250CSD 3D-Modell

Merkmale des MAX250CSD

RS 232-Kommunikationsunterstützung

Der MAX250CSD ist so konzipiert, dass er die elektrischen Standardspezifikationen RS 232 für den seriellen Datenaustausch erfüllt.Es wandelt CMOS- und TTL-Logiksignale mit niedrigem Pegel zur Übertragung in RS 232-Spannungspegel um und wandelt eingehende RS 232-Signale zurück in Ausgänge mit Logikpegel.Dies ermöglicht eine direkte Verbindung zwischen digitalen Schaltkreisen und herkömmlichen seriellen Anschlüssen ohne externe Pegelumsetzungskomponenten.Das Gerät unterstützt zuverlässige Kommunikation über typische serielle Datenraten, die in eingebetteten Systemen und Steuerungssystemen verwendet werden.

Dual-Channel-Kommunikation

Der MAX250CSD integriert zwei Leitungstreiber und zwei Leitungsempfänger in einem einzigen Paket.Diese 2 x 2-Konfiguration ermöglicht zwei unabhängige Sende- und Empfangspfade und unterstützt die Vollduplex-Datenübertragung.Jeder Treiber und Empfänger fungiert als abgestimmtes Paar und ermöglicht das gleichzeitige Senden und Empfangen von Daten zwischen angeschlossenen Geräten.Diese Struktur reduziert den Bedarf an separaten Schnittstellenkomponenten und vereinfacht das Platinenlayout.

Vollduplex-Datenübertragung

Das Gerät unterstützt die Vollduplex-Kommunikation, wodurch Daten gleichzeitig gesendet und empfangen werden können.Dieser Modus verbessert die Kommunikationseffizienz in Systemen, die einen kontinuierlichen bidirektionalen Datenfluss erfordern.Dadurch entfällt die Notwendigkeit, zwischen Sende- und Empfangsstatus zu wechseln, was zur Aufrechterhaltung einer stabilen und unterbrechungsfreien seriellen Kommunikation beiträgt.

Einzelbetrieb mit 5-V-Versorgung

Der MAX250CSD wird mit einer einzigen Versorgungsspannung zwischen 4,5 Volt und 5,5 Volt betrieben.Eine interne Ladungspumpe erzeugt die für die RS 232-Signalisierung erforderlichen positiven und negativen Spannungspegel.Dadurch entfällt die Notwendigkeit einer doppelten Stromversorgung und die Anzahl externer Komponenten wird reduziert.Der vereinfachte Leistungsbedarf unterstützt ein kompaktes und unkompliziertes Schaltungsdesign.

Empfängerhysterese für Rauschtoleranz

Jeder Empfänger verfügt über eine Eingangshysterese von ca. 600 Millivolt.Diese Funktion verbessert die Widerstandsfähigkeit gegenüber Rauschen und langsamen Signalübergängen auf den RS 232-Eingangsleitungen.Es trägt dazu bei, Fehlschaltungen und instabile Ausgangspegel in Umgebungen zu verhindern, in denen möglicherweise elektrische Störungen vorhanden sind.Dadurch bleiben die Logikausgänge unter normalen Betriebsbedingungen stabil.

14-poliges SOIC-Gehäuse zur Oberflächenmontage

Der MAX250CSD ist in einem 14-poligen SOIC-Gehäuse zur Oberflächenmontage untergebracht.Dieses kompakte Format unterstützt die effiziente Nutzung des Platzes auf der Leiterplatte und eignet sich für automatisierte Montageprozesse.Das Gehäusedesign ermöglicht zuverlässige Lötverbindungen und eine konsistente mechanische Platzierung in standardmäßigen Oberflächenmontage-Layouts.

Betrieb im kommerziellen Temperaturbereich

Das Gerät ist für den Betrieb von 0 Grad Celsius bis 70 Grad Celsius spezifiziert.Dieser Temperaturbereich unterstützt den Einsatz in gewerblichen und elektronischen Geräten im Innenbereich.Bei Betrieb unter den empfohlenen Versorgungs- und Lastbedingungen bleibt die Leistung innerhalb dieses Bereichs stabil.

CMOS- und TTL-Logikkompatibilität

Der MAX250CSD ist mit Standard-CMOS- und TTL-Logikpegeln kompatibel.Es kann ohne zusätzliche Signalaufbereitung direkt mit Mikrocontrollern, digitalen Prozessoren und anderen logikbasierten Systemen verbunden werden.Diese Kompatibilität vereinfacht die Integration in eine Vielzahl digitaler Designs, die RS 232-Kommunikation erfordern.

Technische Daten des MAX250CSD

Produktattribut	Attributwert
Hersteller	Maxim integriert
Spannung - Versorgung	4,5 V ~ 5,5 V
Typ	Transceiver
Gerätepaket des Lieferanten	14-SOIC
Empfängerhysterese	600 mV
Protokoll	RS232
Paket/Koffer	14-SOIC (0,154', 3,90 mm Breite)
Paket	Rohr
Betriebstemperatur	0°C ~ 70°C
Anzahl der Treiber/Empfänger	2/2
Montageart	Oberflächenmontage
Duplex	Voll
Basisproduktnummer	MAX250
RoHS-Status	Nicht RoHS-konform
Feuchtigkeitsempfindlichkeitsniveau (MSL)	1 (Unbegrenzt)
REACH-Status	REACH Unberührt
ECCN	EAR99
HTSUS	8542.39.0001

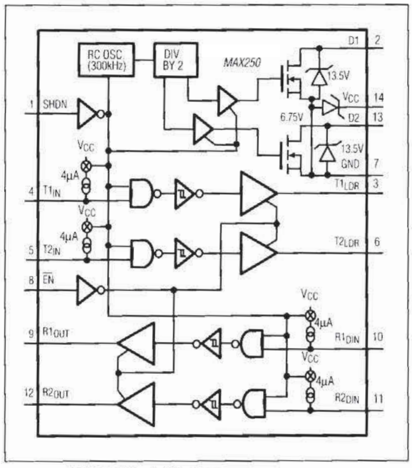

Blockdiagramm von MAX250CSD

Interne Architektur, die auf einer Konfiguration mit zwei Sendern und zwei Empfängern basiert, die über eine einzige 5-V-Versorgung versorgt wird.Ein 300-kHz-RC-Oszillator auf dem Chip speist eine durch zwei geteilte Stufe, die eine Ladungspumpe antreibt und die für die RS-232-Signalisierung erforderlichen positiven und negativen Spannungspegel erzeugt.Zwei Senderpfade akzeptieren TTL- oder CMOS-Eingänge an T1IN und T2IN, durchlaufen Logiksteuerungs- und Treiberstufen und liefern RS-232-Ausgänge an D1 und D2 mit zugehörigen Lasttreiber-Steuerpins.Zwei Empfängerkanäle akzeptieren RS-232-Eingänge an R1DIN und R2DIN, verarbeiten sie über Komparatorstufen mit definierten Vorströmen und stellen Ausgänge mit Logikpegel an R1OUT und R2OUT bereit.Steuereingänge, einschließlich SHDN und EN, verwalten den Oszillatorbetrieb und Kanalaktivierungsfunktionen, während VCC und GND die Geräteversorgung und Referenzknoten definieren.

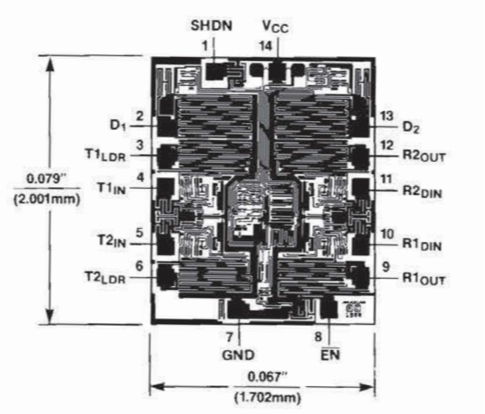

Chip-Topografien von MAX250CSD

Chip-Layout des MAX250CSD mit internen Schaltkreisbereichen und Bondpad-Platzierung entsprechend den 14 externen Pins.Peripheriepads sind mit SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN und GND gekennzeichnet und entsprechen der Pinbelegung des Gehäuses.Vier große symmetrische Bereiche nehmen den zentralen Bereich ein, der den Kanälen für den Doppelsender und den Doppelempfänger zugeordnet ist, während kleinere Steuer- und Vorspannungsschaltkreise zwischen ihnen verteilt sind.Die gemessenen Chipabmessungen betragen ungefähr 0,079 Zoll x 0,067 Zoll und geben die physische Siliziumgröße innerhalb des Gehäuses an.Die Anordnung spiegelt die Trennung zwischen Hochspannungs-Treiberabschnitten und Niederspannungs-Logik- und Steuerblöcken wider.

Anwendungen von MAX250CSD

Kommunikationsschnittstellen für serielle PC-Schnittstellen

Der MAX250CSD dient zum Anschluss eingebetteter Platinen und digitaler Subsysteme an standardmäßige serielle PC-Anschlüsse.Es wandelt 5-Volt-Logiksignale in RS 232-Spannungspegel um, die für serielle Desktop- und Laptop-Anschlüsse erforderlich sind.Dadurch können Firmware-Updates, Konfigurationseinstellungen und Diagnosedaten über eine direkte serielle Verbindung ausgetauscht werden.Seine Vollduplex-Struktur unterstützt gleichzeitige Sende- und Empfangspfade, wodurch die Kommunikation während der kontinuierlichen Datenübertragung stabil bleibt.

Industrieanlagen mit RS 232-Konnektivität

Viele Industriemaschinen verfügen über RS 232-Anschlüsse für Einrichtungs-, Kalibrierungs- und Überwachungsaufgaben.Der MAX250CSD sorgt für die Signalübersetzung zwischen interner Steuerlogik und externen seriellen Anschlüssen.Es unterstützt eine zuverlässige bidirektionale Kommunikation zum Senden von Befehlen und zum Empfangen von Statusinformationen.Mit einer einzigen 5-Volt-Versorgung und interner Spannungserzeugung passt es problemlos in kompakte Steuerplatinen, die in Fabrik- und Prozessanlagen verwendet werden.

Point-of-Sale-Systeme

Point-of-Sale-Terminals kommunizieren häufig über serielle Verbindungen mit Druckern, Scannern und Kassenladen.Der MAX250CSD ermöglicht der Hauptverarbeitungseinheit die direkte Verbindung mit diesen RS 232-basierten Peripheriegeräten.Seine duale Treiber- und Empfängerkonfiguration ermöglicht die Übertragung von Transaktionsdaten bei gleichzeitigem Empfang von Bestätigungen.Dies unterstützt einen reibungslosen Datenfluss bei der Zahlungsabwicklung und dem Belegdruck.

Datenkommunikationsterminals

In Datenterminals, die auf serielle Verbindungen angewiesen sind, verwaltet der MAX250CSD die Konvertierung zwischen internen digitalen Signalen und externen RS 232-Leitungen.Es sorgt dafür, dass sowohl auf den Sende- als auch auf den Empfangspfaden die richtigen Spannungspegel aufrechterhalten werden, sodass strukturierte Daten ohne Signalkonflikte zwischen Geräten übertragen werden können.Dadurch eignet es sich für Terminals, die in Identifikationssystemen, Zugangskontrolleinheiten und Felddatenerfassungsgeräten verwendet werden.

Eingebettete Systeme, die eine ältere RS-232-Schnittstelle erfordern

Einige eingebettete Designs enthalten weiterhin RS 232-Anschlüsse, um die Kompatibilität mit der vorhandenen Infrastruktur zu gewährleisten.Mit dem MAX250CSD können moderne CMOS- und TTL-Logikschaltungen direkt an diese Legacy-Schnittstellen angeschlossen werden.Es unterstützt Konfigurationsports, Serviceverbindungen und die Kommunikation mit älteren Geräten, während es über eine einzige regulierte Stromversorgung betrieben wird.Dieser Ansatz gewährleistet die Abwärtskompatibilität, ohne dass komplexe externe Schaltkreise hinzugefügt werden müssen.

Telekommunikationsgeräte mit standardmäßigen seriellen Ports

Telekommunikationsgeräte nutzen häufig serielle Schnittstellen zur Diagnose und Systemsteuerung.Der MAX250CSD sorgt für die erforderliche Spannungspegelumsetzung zwischen internen Logikschaltungen und externen RS 232-Anschlüssen.Es unterstützt eine stabile bidirektionale Kommunikation für den Befehlsaustausch und die Statusberichterstattung.Sein kompaktes, oberflächenmontierbares Gehäuse ermöglicht die Integration in Kommunikationsplatinen, bei denen Platz- und Layouteffizienz kontrolliert werden.

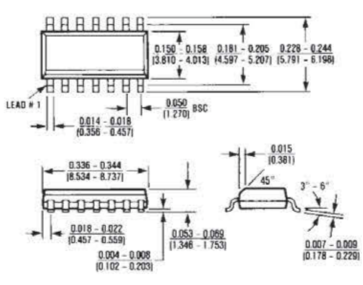

Außenmaße des MAX250CSD

Mechanische Umrisszeichnung, die das kleine 14-polige Umrissgehäuse definiert, das für den MAX250CSD verwendet wird.Das Diagramm bietet Draufsichten, Seitenansichten und Endansichten mit Maßtoleranzen in Zoll und Millimetern, einschließlich Gesamtkörperlänge, Körperbreite, Steigungsabstand von 0,050 Zoll BSC sowie Leitungsbreiten- und -dickenbereichen.Die Höhe der Sitzebene, die Abmessungen des Abstandshalters und der Biegewinkel der Leitungen werden spezifiziert, um das Design und die Montage des PCB-Footprints zu unterstützen.Die Identifizierung von Ableitung 1 ist markiert, um die korrekte Ausrichtung während der Platzierung sicherzustellen.Die thermischen Eigenschaften sind mit θJA von 115 Grad C pro Watt und θJC von 60 Grad C pro Watt aufgeführt und geben den Wärmewiderstand zwischen Verbindung und Umgebung sowie zwischen Verbindung und Gehäuse für die thermische Analyse an.

Vor- und Nachteile des MAX250CSD

Vorteile

• Integriert zwei Treiber und zwei Empfänger in einem Paket, wodurch externe Komponenten reduziert werden

• Unterstützt Vollduplex-Kommunikation für gleichzeitigen Sende- und Empfangsbetrieb

• Beinhaltet eine 600-mV-Empfängerhysterese für eine verbesserte Rauschtoleranz

• Wird mit einer einzigen 5-V-Versorgung betrieben, was den Strombedarf vereinfacht

• Erhältlich in einem kompakten 14-Pin-SOIC-Gehäuse für platzsparende Layouts

• Gut geeignet für Systeme, die auf etablierten seriellen RS 232-Standards basieren

Nachteile

• Beschränkt auf das Kommunikationsprotokoll RS 232

• Nur für den Betrieb im Temperaturbereich von 0 °C bis 70 °C vorgesehen

• Erfordert eine 5-V-Versorgung, nicht direkt kompatibel mit 3,3-V-Logiksystemen

• Nicht an neuere Standards für serielle Niederspannungsschnittstellen angepasst

• Entspricht nicht den RoHS-Materialbeschränkungen

MAX250CSD-Alternativen

Teilenummer	Hersteller	Hauptmerkmale	Anwendungsfall/Hinweise
MAX250CSD+G55	Analog Devices Inc./Maxim Integrated	Dualer RS-232-Transceiver, der mit einer einzigen 5-V-Versorgung betrieben wird.Bietet zwei Treiber und zwei Empfänger mit integrierter Hysterese für verbesserte Störfestigkeit und stabile Vollduplex-Kommunikation.	Wird in eingebetteten Systemen, Industriesteuerungen und seriellen Kommunikationsschnittstellen verwendet, die eine zuverlässige RS-232-Konnektivität erfordern.
MAX250CSD+	Analog Devices Inc./Maxim Integrated	RS-232-Transceiver mit integrierter Ladungspumpe, der einen Versorgungsbereich von 4,5 V bis 5,5 V unterstützt.Entwickelt für Vollduplexbetrieb mit verbesserter Signalintegrität.	Geeignet für Kommunikationsmodule, Mikrocontroller-Schnittstellen und ältere Anwendungen mit seriellen Anschlüssen.
MAX250CSD+T	Analog Devices Inc./Maxim Integrated	RS-232-Schnittstellen-IC mit zwei Treibern/Empfängern, verpackt für die automatisierte Montage.Bietet eine stabile Datenübertragung und unterstützt standardmäßige serielle Kommunikationsebenen.	Wird häufig in kompakten PCB-Designs für Datenerfassungs-, Instrumentierungs- und Kommunikationsgeräte verwendet.
MAX250CPD	Analog Devices Inc./Maxim Integrated	RS-232-Transceiver, der zwei Treiber und Empfänger mit zuverlässigem 5-V-Betrieb unterstützt.Entwickelt für stabile Vollduplex-Kommunikation im Oberflächenmontageformat.	Geeignet für industrielle Kommunikationskarten, serielle Schnittstellenadapter und eingebettete Systemkonnektivität.

Über Maxim Integrated

Maxim Integrated Products, Inc. wurde 1983 gegründet und hat seinen Hauptsitz in San Jose, Kalifornien.Das Unternehmen hat sich auf den Entwurf und die Entwicklung von integrierten Analog- und Mixed-Signal-Schaltkreisen für eine Vielzahl elektronischer Systeme spezialisiert.Das Produktportfolio umfasste Energiemanagement-, Signalverarbeitungs-, Datenkonvertierungs- und Schnittstellenlösungen für Industrie-, Automobil-, Kommunikations-, Medizin- und Verbraucheranwendungen.Im Jahr 2021 wurde Maxim Integrated Teil von Analog Devices, Inc. und erweiterte damit seine technologischen Ressourcen und seine globale Reichweite in der Halbleiterindustrie.

Fazit

Mit dem MAX250CSD können Sie die Lücke zwischen 5-V-Logik und herkömmlichen seriellen RS-232-Anschlüssen schließen, ohne komplexe Schaltkreise hinzuzufügen.Mit zwei Treibern und zwei Empfängern in einem kompakten 14-Pin-SOIC-Gehäuse unterstützt es eine reibungslose Vollduplex-Kommunikation.Dank der internen Ladungspumpe ist keine doppelte Stromversorgung erforderlich, sodass Ihr Design einfach bleibt.Dank der Empfängerhysterese erhalten Sie außerdem eine integrierte Rauschtoleranz, die zur Aufrechterhaltung einer stabilen Datenübertragung beiträgt.Von eingebetteten Platinen bis hin zu seriell basierten Geräten passt es problemlos in viele Setups.Wenn Sie eine zuverlässige und unkomplizierte RS-232-Schnittstellenlösung benötigen, bietet Ihnen dieses Gerät eine saubere und praktische Option.
