Grundlegendes zum Blockdiagramm und den Leistungsfähigkeiten des MPC8548EVUAUJ

Der MPC8548EVUAUJ ist für die Bewältigung schneller und gleichmäßiger Datenbewegungen in Netzwerksystemen ausgelegt.Sie finden es in Routern, Switches, Gateways und anderen Kommunikationsgeräten, die rund um die Uhr zuverlässige Leistung benötigen.Es läuft auf einem 32-Bit-PowerPC-e500-Kern und kann Geschwindigkeiten von bis zu 1,333 GHz erreichen, was Ihnen eine solide Rechenleistung für die Paketverarbeitung und Systemsteuerung bietet.Mit integrierten Gigabit-Ethernet-Anschlüssen, Speichersteuerung und Sicherheitsfunktionen bleiben viele wichtige Funktionen auf einem einzigen Chip untergebracht.Das bedeutet weniger externe Teile und ein übersichtlicheres Platinenlayout.Sie erhalten außerdem Unterstützung für die Hardwareverschlüsselung, die dabei hilft, den sicheren Datenverkehr zu verwalten, ohne die Geschwindigkeit zu beeinträchtigen.Dieser Leitfaden führt Sie auf klare und einfache Weise durch seine Funktionen, technischen Details, Anwendungen und allgemeinen Vorteile.

Katalog

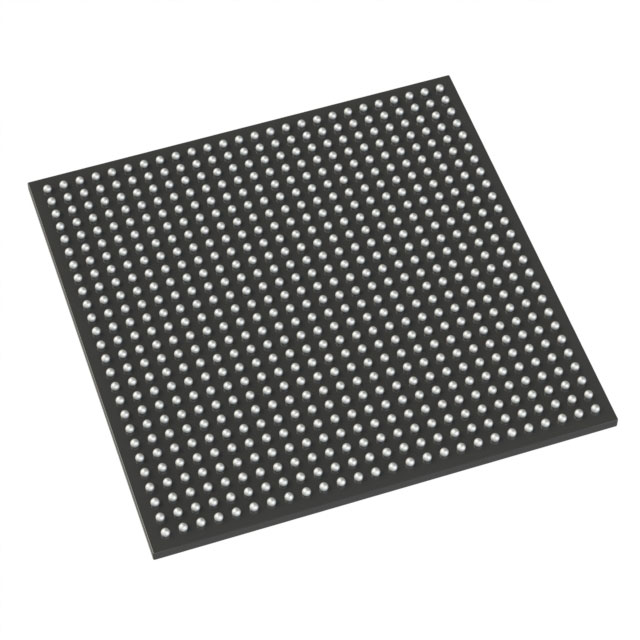

MPC8548EVUAUJ Übersicht

Die MPC8548EVUAUJ ist ein eingebetteter 32-Bit-Mikroprozessor, der auf dem PowerPC e500-Kern basiert und für Netzwerk- und Kommunikationssysteme entwickelt wurde.Es unterstützt hohe Taktraten und integriert Speichersteuerung, Gigabit-Ethernet-Schnittstellen, PCI-Konnektivität und serielle Kommunikationsanschlüsse auf einem einzigen Chip.Das Gerät verwaltet die Datenweiterleitung, Paketverarbeitung und Systemsteuerung in Routern, Switches, drahtlosen Basisstationen und Industrie-Gateways.Die On-Chip-Sicherheitsbeschleunigung unterstützt die verschlüsselte Datenübertragung, während der Cache-Speicher die Verarbeitungseffizienz verbessert.Sein kompaktes Paket eignet sich für dichte Platinenlayouts und den Langzeitbetrieb.Auf der Suche nach MPC8548EVUAUJ.Kontaktieren Sie uns, um den aktuellen Lagerbestand, die Lieferzeit und die Preise zu überprüfen.

Merkmale von MPC8548EVUAUJ

Single-Core-32-Bit-PowerPC-e500-Architektur

Der MPC8548EVUAUJ verwendet einen 32-Bit-PowerPC-e500-Kern, der für eingebettete Netzwerk- und Kommunikationsplattformen entwickelt wurde.Es führt Steuerlogik, Datenrouting und Protokollverarbeitung in einer einzigen Verarbeitungseinheit aus.Die Architektur unterstützt einen effizienten Befehlsfluss und ein vorhersehbares Systemverhalten, was dazu beiträgt, eine stabile Leistung in Geräten aufrechtzuerhalten, die kontinuierlich betrieben werden.Seine Struktur ermöglicht es dem Prozessor, Betriebssysteme und Netzwerk-Stacks zu verwalten, ohne dass zusätzliche Prozessorkerne erforderlich sind.

Betriebsgeschwindigkeit bis zu 1,333 GHz

Dieser Prozessor arbeitet mit Frequenzen bis zu 1,333 GHz.Die höhere Taktrate unterstützt eine schnellere Datenverarbeitung und reduzierte Verarbeitungsverzögerungen in paketbasierten Systemen.Es ermöglicht eine reibungslosere Verkehrsverwaltung in Routern, Gateways und Switching-Geräten, wo ein stabiler Durchsatz erforderlich ist.Der definierte Betriebsbereich ermöglicht es Entwicklern, Leistung und Stromverbrauch je nach Systemanforderungen auszubalancieren.

Integrierte Signalverarbeitungs-Engine

Eine integrierte Signalverarbeitungs-Engine unterstützt arithmetische Operationen, die bei Kommunikations- und Datenverarbeitungsaufgaben verwendet werden.Es verbessert die Leistung in Anwendungen, die Filterung, Kodierung und Echtzeit-Datenverarbeitung umfassen.Durch die Integration dieser Fähigkeit auf dem Chip reduziert das Gerät den Bedarf an externen Signalverarbeitungskomponenten und trägt zur Aufrechterhaltung eines kompakten Systemdesigns bei.

Integrierte Sicherheits-Engine

Die integrierte Security Engine bietet Hardwareunterstützung für Verschlüsselungs- und Entschlüsselungsfunktionen.Es enthält außerdem einen Zufallszahlengenerator, der für die sichere Schlüsselerstellung und geschützte Kommunikationssitzungen verwendet wird.Mit dieser Funktion können Netzwerkgeräte verschlüsselten Datenverkehr direkt im Prozessor verarbeiten, wodurch der Datenschutz verbessert und gleichzeitig ein konsistenter Systembetrieb aufrechterhalten wird.

Quad 10 100 1000 Mbit/s Ethernet-Schnittstellen

Das Gerät integriert vier Ethernet-Controller, die Datenraten von 10 Mbit/s, 100 Mbit/s und 1000 Mbit/s unterstützen.Diese Schnittstellen ermöglichen die direkte Verbindung zu mehreren Netzwerkports ohne externe Controller.Die integrierte Ethernet-Unterstützung vereinfacht das Platinenlayout, reduziert die Anzahl der Komponenten und ermöglicht gleichzeitig die Multiport-Kommunikation innerhalb einer einzigen Prozessorplattform.

Speichercontroller für DDR DDR2 und SDRAM

Ein On-Chip-Speichercontroller unterstützt die Speichertypen DDR, DDR2 und SDRAM.Diese Kompatibilität ermöglicht eine flexible Speicherauswahl basierend auf Kapazitäts- und Geschwindigkeitsanforderungen.Die direkte Speicherintegration verbessert die Effizienz der Datenübertragung zwischen dem Prozessor und externen Speichergeräten und unterstützt eine stabile Systemleistung bei kontinuierlicher Arbeitslast.

Integrierte Peripherieschnittstellen

Der MPC8548EVUAUJ verfügt über DUART-, I2C-, PCI- und RapidIO-Schnittstellen für die Kommunikation mit externen Geräten.Diese Schnittstellen unterstützen die Systemerweiterung, Speicherkonnektivität und den Hochgeschwindigkeits-Datenaustausch zwischen Komponenten.Ihre Integration reduziert den Bedarf an separaten Schnittstellencontrollern und unterstützt eine organisierte Kommunikation auf Platinenebene.

783-poliges FCBGA-Gehäuse zur Oberflächenmontage

Der Prozessor ist in einem 783-Ball-Flip-Chip-Ball-Grid-Array-Gehäuse mit den Maßen ca. 29 x 29 mm untergebracht.Dieses Oberflächenmontageformat unterstützt eine kompakte Platinenplatzierung und einen stabilen elektrischen Kontakt über mehrere Verbindungen hinweg.Das Gehäusedesign eignet sich für Layouts mit hoher Dichte, die in Netzwerk- und eingebetteten Kommunikationsgeräten verwendet werden.

Betriebstemperaturbereich 0 °C bis 105 °C

Der spezifizierte Betriebstemperaturbereich liegt zwischen 0 °C und 105 °C. Dieser Bereich ermöglicht eine zuverlässige Leistung in kontrollierten Industrie- und Kommunikationsumgebungen.Es unterstützt Systeme, bei denen es bei längerem Betrieb zu erhöhten Innentemperaturen kommen kann.

I/O-Spannungsunterstützung: 1,8 V, 2,5 V und 3,3 V

Das Gerät unterstützt Eingangs- und Ausgangsspannungspegel von 1,8 V, 2,5 V und 3,3 V. Die mehrstufige Spannungskompatibilität ermöglicht den Anschluss an eine Vielzahl von Peripheriekomponenten.Diese Flexibilität vereinfacht die Systemintegration über verschiedene Logikstandards hinweg.

Technische Daten des MPC8548EVUAUJ

Produktattribut	Attributwert
Hersteller	NXP Semiconductors
Spannung – E/A	1,8 V, 2,5 V, 3,3 V
Gerätepaket des Lieferanten	783-FCBGA (29x29)
Geschwindigkeit	1,333 GHz
Serie	MPC85xx
Sicherheitsfunktionen	Kryptographie, Zufallszahlengenerator
RAM-Controller	DDR, DDR2, SDRAM
Paket/Koffer	783-BBGA, FCBGA
Paket	Tablett
Betriebstemperatur	0°C ~ 105°C (TA)
Anzahl der Kerne/Busbreite	1 Kern, 32-Bit
Montageart	Oberflächenmontage
Ethernet	10/100/1000 Mbit/s (4)
Kernprozessor	PowerPC e500
Co-Prozessoren/DSP	Signalverarbeitung;SPE, Sicherheit;SEK
Basisproduktnummer	MPC85

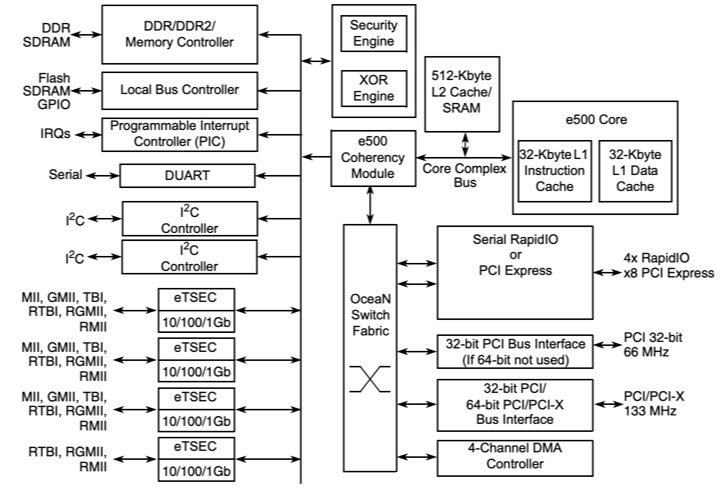

Geräteblockdiagramm von MPC8548EVUAUJ

Die um einen PowerPC e500-Kern integrierte Architektur kombiniert 32-KByte-L1-Befehls- und 32-KByte-L1-Datencaches mit einem 512-KByte-L2-Cache, der über einen komplexen Kernbus verbunden ist.Ein DDR- und DDR2-Speichercontroller ist mit externem SDRAM verbunden, während ein lokaler Buscontroller Flash-, SRAM- und GPIO-Verbindungen unterstützt.Vier erweiterte Ethernet-Controller mit drei Geschwindigkeiten ermöglichen einen Betrieb mit 10, 100 und 1000 Mbit/s über standardmäßige MII- und RGMII-bezogene Schnittstellen.Hochgeschwindigkeitskonnektivität wird durch Serial RapidIO oder PCI Express sowie 32-Bit-PCI- und 64-Bit-PCI-X-Schnittstellen bereitgestellt.Eine Sicherheits-Engine mit kryptografischer Beschleunigung und Zufallszahlengenerierung arbeitet neben einer XOR-Engine und einem Vierkanal-DMA-Controller.Die interne Datenbewegung zwischen Subsystemen wird von der Ocean-Switch-Fabric verwaltet, die Verarbeitung, Speicher, Netzwerk und Peripherieschnittstellen innerhalb eines einzigen System-on-Chip-Layouts verbindet.

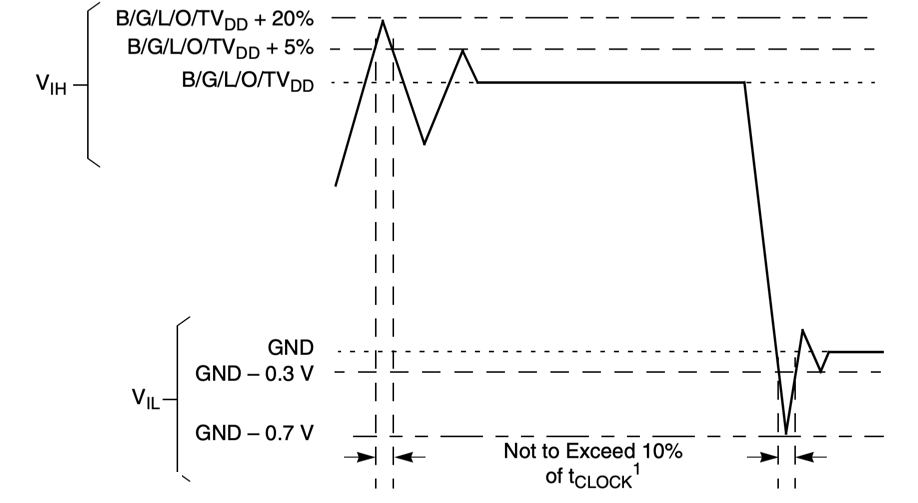

Überschreitungs-Unterschreitungsgrenzen von MPC8548EVUAUJ

Grenzwerte für Spannungswellenformen definieren zulässige Über- und Unterschreitungen an Geräteschnittstellen im Verhältnis zu den zugehörigen Versorgungsschienen.Eingangsschwellenwerte für hohe Pegel beziehen sich auf B G L O TVDD, wobei vorübergehende Überschreitungen bis zu TVDD plus 20 Prozent und TVDD plus 5 Prozent zulässig sind, wie durch gestrichelte Grenzlinien angezeigt.Die Grenzwerte für niedrige Pegel beziehen sich auf Masse und zeigen Unterschreitungsmargen bis zu minus 0,3 V und minus 0,7 V an. Transiente Abweichungen über den stationären Zustandsbereich hinaus sind auf eine Dauer von nicht mehr als 10 Prozent der anwendbaren Taktperiode beschränkt, wobei die Taktreferenz pro Schnittstellentyp wie DDR, PCI, I2C, JTAG oder Ethernet definiert ist.Das Diagramm legt elektrische Belastungsgrenzen fest, um die Signalintegrität und die Einhaltung der Schnittstellenbetriebsbedingungen sicherzustellen.

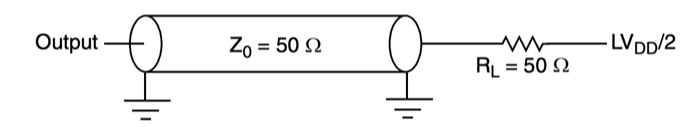

AC-Testlast von MPC8548EVUAUJ

Die Ausgangstestkonfiguration definiert eine kontrollierte Impedanzumgebung für die AC-Charakterisierung der eTSEC-Schnittstelle.Der Ausgangsknoten treibt eine Übertragungsleitung an, die mit einer charakteristischen Impedanz von 50 Ohm modelliert ist und durch einen 50-Ohm-Lastwiderstand abgeschlossen wird, der an LVDD, geteilt durch zwei, angeschlossen ist.An beiden Enden des Übertragungspfads werden Erdungsreferenzen angezeigt, um einen ausgeglichenen Messaufbau darzustellen.Diese Anordnung legt definierte Belastungs- und Vorspannungsbedingungen für die Bewertung des Signal-Timings und des Spannungsverhaltens unter standardisierten AC-Testbedingungen fest.

Anwendungen von MPC8548EVUAUJ

Netzwerk-Router der Enterprise- und Carrier-Klasse

Der MPC8548EVUAUJ wird in Routern der Enterprise- und Carrier-Klasse verwendet, die kontinuierlichen Paketverkehr über mehrere Netzwerkports verarbeiten.Sein PowerPC e500-Kern verarbeitet Routing-Tabellen, Weiterleitungsentscheidungen und Protokoll-Stacks in Echtzeit.Die integrierten Quad-Gigabit-Ethernet-Schnittstellen ermöglichen den direkten Anschluss an mehrere Netzwerkverbindungen und reduzieren so die Anzahl externer Komponenten auf der Platine.Mit integrierter Speichersteuerung und Hardware-Sicherheitsunterstützung sorgt der Prozessor für einen stabilen Durchsatz und verwaltet gleichzeitig verschlüsselte Datenströme über lokale und Weitverkehrsnetzwerke hinweg.

Netzwerk-Switches und Multiport-Gateways

In verwalteten Switches und Netzwerk-Gateways koordiniert das Gerät den Datenfluss zwischen verbundenen Systemen.Es übernimmt die Frame-Inspektion, Pufferung und Verkehrsverteilung und sorgt gleichzeitig für eine stabile Kommunikation zwischen den Ports.Die integrierten PCI- und RapidIO-Schnittstellen unterstützen die Erweiterung und Hochgeschwindigkeitsverbindung innerhalb modularer Systeme.Dieser Aufbau ermöglicht es kompakten Switching-Plattformen, den strukturierten Datenaustausch zu verwalten, ohne auf mehrere diskrete Controller angewiesen zu sein.

Telekommunikationsinfrastrukturausrüstung

Telekommunikationsplattformen wie Zugangseinheiten und Übertragungssysteme nutzen den MPC8548EVUAUJ zur zentralen Steuerung und Datenverwaltung.Der Prozessor unterstützt den stetigen Datenverkehr zwischen Kommunikationsschnittstellen und überwacht gleichzeitig Systemaufgaben und Überwachungsfunktionen.Sein definierter Betriebstemperaturbereich unterstützt den Einsatz in Geräten, die in kontrollierten Netzwerkanlagen kontinuierlich laufen.

Sichere Netzwerk- und VPN-Geräte

Sichere Gateways und VPN-Appliances verlassen sich bei der Verwaltung des verschlüsselten Datenverkehrs und der Sitzungskontrolle auf den Prozessor.Die integrierte Security Engine führt die Ver- und Entschlüsselung direkt auf dem Chip durch und unterstützt so geschützte Kommunikationskanäle.Dies ermöglicht sichere Fernverbindungen und Datenaustausch, ohne dass zusätzliche Sicherheitsprozessoren erforderlich sind, und trägt so zur Aufrechterhaltung einer kompakten Systemarchitektur bei.

Industrielle eingebettete Steuerungssysteme

Industrielle Steuereinheiten nutzen den MPC8548EVUAUJ zur Überwachung vernetzter Geräte und zur Koordinierung der Kommunikation zwischen Subsystemen.Es verwaltet die Datenerfassung, Statusberichte und Kontrollsignale innerhalb strukturierter Automatisierungsplattformen.Der Prozessor unterstützt einen zuverlässigen Betrieb bei langen Betriebszyklen und eignet sich daher für eingebettete Systeme, die den ganzen Tag über laufen.

Hochleistungsfähige Embedded-Computing-Plattformen

Eingebettete Computerplatinen nutzen diesen Prozessor, um Betriebssysteme und Kommunikationsdienste in einem einzigen integrierten Gerät auszuführen.Es übernimmt den Speicherzugriff, die Peripheriesteuerung und die Datenverarbeitung in Systemen, die eine konsistente Leistung erfordern.Die integrierten Schnittstellen vereinfachen das Board-Design und unterstützen gleichzeitig skalierbare Rechenmodule.

Sichere Kommunikationssysteme

Sichere Kommunikationsgeräte integrieren den MPC8548EVUAUJ, um den kontrollierten Datenaustausch über kabelgebundene Netzwerke zu verwalten.Der Prozessor unterstützt die geschützte Nachrichtenverarbeitung, sichere Schlüsseloperationen und Protokollüberwachung.Seine kombinierten Verarbeitungs-, Netzwerk- und Sicherheitsfunktionen ermöglichen eine strukturierte Gestaltung von Kommunikationsplattformen mit Schwerpunkt auf geschützter Datenübertragung.

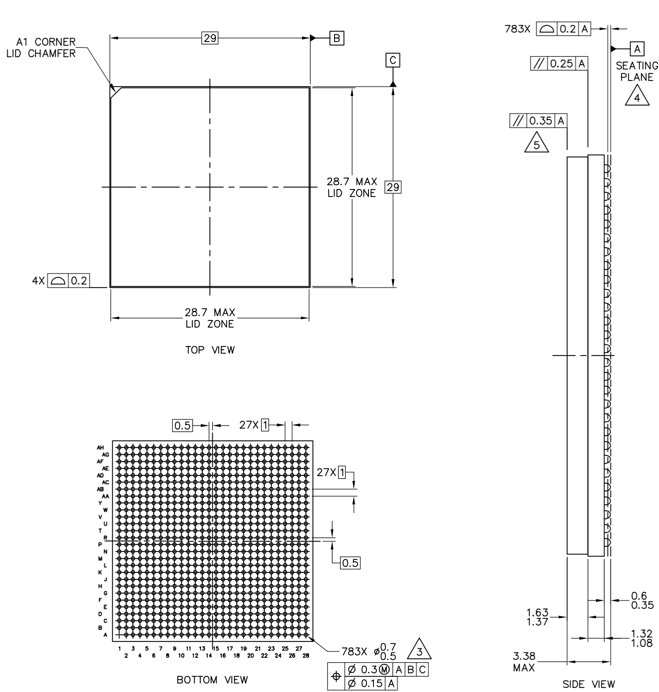

Außenmaße des MPC8548EVUAUJ

Gehäuseumrisszeichnungen definieren die mechanischen Abmessungen und das Kugellayout für die 783-poligen FC-CBGA- und FC-PBGA-Versionen mit Volldeckel.Die Draufsicht gibt die maximalen Deckelzonenabmessungen von 28,7 x 28,7 mm an und identifiziert die Eckfase A1 zur Orientierung.Die Unteransicht zeigt eine 27 x 27-Ball-Gitteranordnung mit insgesamt 783 Lotkugeln mit einem Abstand von 0,8 mm, einschließlich beschrifteter Zeilen- und Spaltenkoordinaten zur Pin-Identifizierung.Die Seitenansicht bietet Gesamthöhenbeschränkungen von bis zu 3,38 mm und Sitzebenenreferenzen sowie Toleranzen für Koplanarität und Profilkontrolle.Maßangaben und geometrische Toleranzen legen physikalische Einschränkungen für das PCB-Footprint-Design und die Baugruppenausrichtung fest.

MPC8548EVUAUJ Vor- und Nachteile

Vorteile

• Arbeitet mit bis zu 1,333 GHz und unterstützt eine stabile Datenverarbeitung in Netzwerksystemen

• Integriert vier Gigabit-Ethernet-Schnittstellen, wodurch der Bedarf an externen Netzwerkcontrollern reduziert wird

• Enthält kryptografische Beschleunigung auf dem Chip und einen Zufallszahlengenerator für eine sichere Datenverarbeitung

• Unterstützt DDR-, DDR2- und SDRAM-Speicher und ermöglicht so eine flexible Speicherauswahl

• Bietet RapidIO- und PCI-Schnittstellen für eine strukturierte Systemerweiterung

• Ausgelegt für den Betrieb von 0 °C bis 105 °C, geeignet für kontrollierte Industrieumgebungen

• Ein hoher Integrationsgrad verringert die Gesamtanzahl der Komponenten und vereinfacht das Platinenlayout

Nachteile

• Das Single-Core-Design kann die Leistung in stark parallelen Softwareumgebungen einschränken

• Enthält keine integrierte Grafikunterstützung

• Es fehlen integrierte SATA- und USB-Schnittstellen

• Das 783-polige FCBGA-Gehäuse erfordert ein präzises PCB-Layout und eine kontrollierte Montage

• Die PowerPC-Architektur bietet im Vergleich zu neueren Prozessorfamilien möglicherweise eine eingeschränktere Softwareunterstützung

• Bei der Entwicklung langfristiger Systemdesigns sollte die Lebenszyklusplanung überprüft werden

MPC8548EVUAUJ Alternativen

Teilenummer	Hersteller	Hauptmerkmale	Anwendungsfall/Hinweise
MPC8548EVTAUJD	NXP USA Inc.	PowerPC e500-Kernprozessor mit bis zu 1,33 GHz, integriertem DDR-Speichercontroller und mehreren Gigabit-Ethernet-Schnittstellen.Entwickelt für hohen Datendurchsatz und Netzwerkverarbeitung.	Wird in Unternehmensnetzwerkgeräten, Telekommunikationsinfrastrukturen und eingebetteten Systemen verwendet, die eine starke Kommunikationsleistung erfordern.
MPC8548EVTAUJC557	Freescale Semiconductor	Leistungsstarker PowerPC-Prozessor mit DDR/DDR2-Speicherunterstützung und erweiterten Kommunikationsschnittstellen.Unterstützt den industriellen Temperaturbereich von –40 °C bis 85 °C.	Geeignet für industrielle Netzwerke, Automatisierungssteuerungen und Kommunikations-Gateways, die in Umgebungen mit erhöhten Temperaturen betrieben werden.
MPC8548EVTAUJC	NXP USA Inc.	PowerPC e500-Kern mit integriertem Speichercontroller und Hochgeschwindigkeits-Kommunikationsschnittstellen.Entwickelt für stabile Leistung im Bereich von 0 °C bis 70 °C.	Wird häufig in kommerziellen Netzwerkgeräten, Datenroutingsystemen und eingebetteten Computerplattformen verwendet.
MPC8548EVUAQG	NXP USA Inc.	PowerPC-basierter Prozessor mit integrierter Ethernet- und Speicherunterstützung, optimiert für eingebettete Kommunikationsaufgaben.Industrielle Temperaturtauglichkeit.	Ideal für Industrie-Gateways, Netzwerkprozessoren und hochzuverlässige Kommunikationsgeräte.

Über NXP Semiconductors

NXP Semiconductors N.V. ist ein globales Halbleiterunternehmen mit Hauptsitz in Eindhoven, Niederlande.Das Unternehmen wurde 2006 nach einer Unternehmensumstrukturierung gegründet und hat sich seitdem zu einem bedeutenden Anbieter von Mixed-Signal- und Embedded-Processing-Lösungen entwickelt.Das Unternehmen betreibt Design- und Forschungszentren in mehreren Regionen und beliefert die Automobil-, Industrie-, Kommunikationsinfrastruktur- und Mobilfunkmärkte.Das Produktportfolio umfasst Mikrocontroller, Anwendungsprozessoren, sichere Identifikationsgeräte, analoge Komponenten und Konnektivitätslösungen.NXP konzentriert sich auf sichere Verbindungen und zuverlässige elektronische Steuerungssysteme für Transport, Netzwerke und eingebettete Plattformen.

Fazit

Der MPC8548EVUAUJ vereint Verarbeitung, Netzwerk und Sicherheit in einem kompakten Chip.Sie erhalten einen 32-Bit-PowerPC-Kern, der mit hoher Geschwindigkeit läuft, zusammen mit vier Gigabit-Ethernet-Ports und flexibler Speicherunterstützung.Die integrierte Sicherheits-Engine hilft bei der Verwaltung verschlüsselter Daten direkt auf dem Prozessor, wodurch die Kommunikation stabil und geschützt bleibt.Durch die Unterstützung von PCI, RapidIO und mehreren Spannungsebenen passt es in viele Kommunikations- und Steuerungssysteme.Das 783-Pin-FCBGA-Gehäuse ermöglicht dichte Platinenlayouts und bewältigt gleichzeitig anspruchsvolle Arbeitslasten.Wenn Sie zuverlässige Datenweiterleitung und Systemsteuerung in einem Gerät benötigen, bietet Ihnen dieser Prozessor eine ausgewogene Mischung aus Leistung und Integration.
