Spezifikationen und Verwendungsmöglichkeiten für programmierbare Logikgeräte XC2V500-5FGG456C

Sie erhalten einen klaren Einblick, wie der XC2V500-5FGG456C in reale Hardware-Designs passt und warum er in vielen Systemen verwendet wird.Sie sehen, wie seine Logikressourcen, sein Speicher und seine I/O-Struktur zusammenarbeiten, um Steuerungs- und Datenaufgaben auf einem Chip zu bewältigen.Das Layout, der Verpackungsstil und der Betriebsbereich helfen Ihnen zu verstehen, wo es am besten funktioniert.Indem Sie Funktionen, Architektur und Anwendungen durchgehen, können Sie schnell beurteilen, ob dieser FPGA den Leistungs-, Flexibilitäts- und Layoutanforderungen Ihres nächsten Designs entspricht.

Katalog

XC2V500-5FGG456C Übersicht

Die XC2V500-5FGG456C ist ein programmierbares Logikgerät zur Unterstützung komplexer digitaler Steuerungs- und Datenverarbeitungsaufgaben in eingebetteten Systemen.Es ermöglicht eine flexible Hardwarekonfiguration und ermöglicht die Implementierung mehrerer Logikfunktionen auf einem einzigen Chip.Das Gerät bietet ein ausgewogenes Verhältnis von Logikkapazität, Betriebsgeschwindigkeit und Eingangs-/Ausgangsverfügbarkeit und unterstützt kompakte Platinenlayouts.Seine Struktur ermöglicht die parallele Verarbeitung und zuverlässige Signalkoordination zwischen verbundenen Komponenten.Dieser Teil wird häufig in Kommunikationsgeräten, industriellen Steuerungsplattformen und eingebetteten Verarbeitungssystemen eingesetzt, bei denen Anpassungsfähigkeit und stabiler Betrieb erforderlich sind.Suchen Sie nach XC2V500-5FGG456C?Kontaktieren Sie uns, um den aktuellen Lagerbestand, die Lieferzeit und die Preise zu überprüfen.

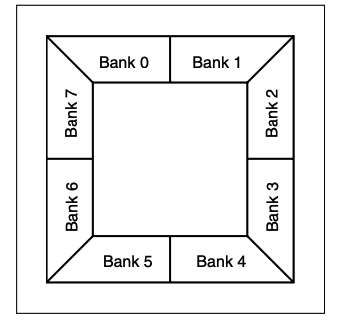

E/A-Bänke von XC2V500-5FGG456C

Die Struktur ist als durchgehender Ring um den zentralen Logikbereich angeordnet und unterteilt den Geräteumfang in acht verschiedene I/O-Bänke mit den Bezeichnungen Bank 0 bis Bank 7. Jede Bank gruppiert einen Satz Pins, die gemeinsame elektrische Einstellungen und Referenzspannungen haben, wodurch mehrere I/O-Standards innerhalb desselben Geräts ermöglicht werden.Die Draufsicht spiegelt die physische Platzierung wider, die in Wire-Bond-Paketen verwendet wird, wobei die Bänke entlang aller Seiten verteilt sind, um ein ausgewogenes Routing und eine konsistente Stromverteilung über das FPGA zu unterstützen.

XC2V500-5FGG456C CAD-Modell

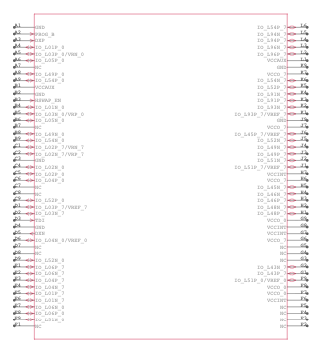

XC2V500-5FGG456C-Symbol

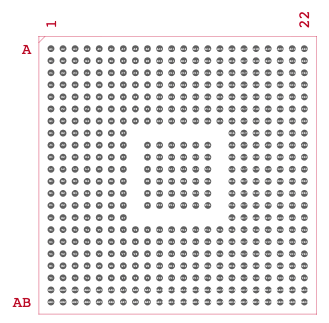

XC2V500-5FGG456C Grundfläche

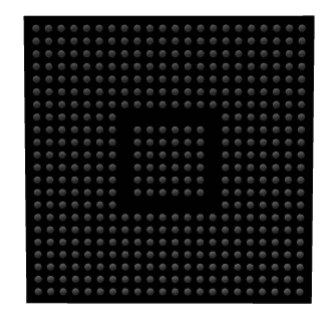

XC2V500-5FGG456C 3D-Modell

Merkmale von XC2V500-5FGG456C

Konfigurierbare Logikkapazität

Das Gerät umfasst 768 konfigurierbare Logikblöcke, die eine flexible Implementierung benutzerdefinierter digitaler Funktionen ermöglichen.Diese Blöcke können so angeordnet werden, dass sie Steuerungsaufgaben, Datenverarbeitung und Signalkoordination innerhalb einer einzigen programmierbaren Struktur unterstützen.Diese Flexibilität ermöglicht die Kombination mehrerer Logikrollen, ohne dass separate Komponenten hinzugefügt werden müssen.

System-Gate-Dichte

Mit einer geschätzten Kapazität von 500.000 Systemtoren unterstützt das Gerät mäßig komplexe digitale Designs.Diese Dichte ermöglicht es Entwicklern, Verarbeitungslogik, Zustandssteuerung und Schnittstellenhandhabung in einem Gerät zu integrieren und so die Gesamtkomplexität der Platine zu reduzieren.

On-Chip-Speicherressourcen

Das Gerät bietet 589.824 Bit internen Speicher zur temporären Datenspeicherung und Pufferung.Dieser integrierte Speicher unterstützt die Datenflussverwaltung, reduziert die Abhängigkeit von externen Speichergeräten und trägt so zur Vereinfachung des Systemlayouts bei.

Programmierbare Eingabe- und Ausgabeunterstützung

Für den Anschluss externer Signale stehen insgesamt 264 programmierbare Ein- und Ausgangspins zur Verfügung.Diese Pins ermöglichen die Verbindung des Geräts mit einer Vielzahl von Systemkomponenten und unterstützen gleichzeitig eine flexible Signalzuweisung.

Kernversorgungsspannungsbereich

Der Kern arbeitet in einem Spannungsbereich von 1,425 V bis 1,575 V. Dieser Bereich unterstützt einen stabilen internen Betrieb und entspricht gleichzeitig den Anforderungen digitaler Niederspannungssysteme.

Betriebstemperaturbereich

Der spezifizierte Sperrschichttemperaturbereich von 0 °C bis 85 °C ermöglicht eine gleichbleibende Leistung in kontrollierten Umgebungen.Diese Reihe eignet sich für eingebettete Systeme, die in kommerziellen und leichten industriellen Umgebungen eingesetzt werden.

Gehäusetyp und Pin-Dichte

Das Gerät ist in einem 456-Ball-Fine-Pitch-Ball-Grid-Array-Gehäuse untergebracht.Dieses Gehäuse unterstützt eine hohe Pin-Dichte und behält gleichzeitig eine kompakte Grundfläche bei, die für Designs mit begrenztem Platzangebot geeignet ist.

Kompatibilität der Oberflächenmontagebaugruppe

Das oberflächenmontierte Paket unterstützt automatisierte Montageprozesse.Dadurch eignet sich das Gerät für moderne Leiterplatten, die eine hohe Bauteildichte und wiederholbare Platzierung erfordern.

XC2V500-5FGG456C Technische Spezifikationen

Produktattribut	Attributwert
Hersteller	AMD Xilinx
Spannung - Versorgung	1,425 V ~ 1,575 V
Gesamtzahl der RAM-Bits	589824
Gerätepaket des Lieferanten	456-FBGA (23x23)
Serie	Virtex®-II
Paket/Koffer	456-BBGA
Paket	Tablett
Betriebstemperatur	0°C ~ 85°C (TJ)
Anzahl der LABs/CLBs	768
Anzahl der E/A	264
Anzahl der Tore	500000
Montageart	Oberflächenmontage
Basisproduktnummer	XC2V500

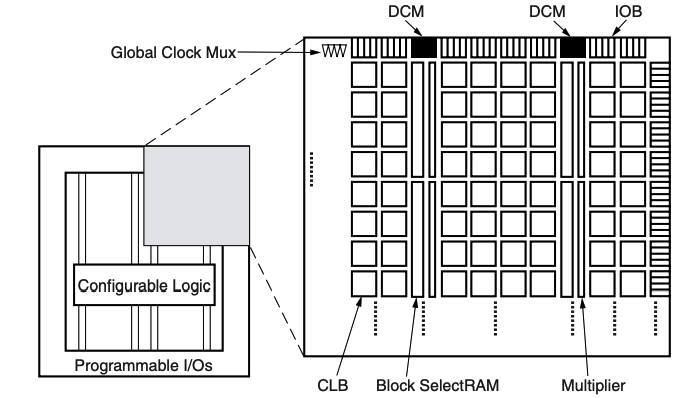

Architekturübersicht von XC2V500-5FGG456C

Das interne Layout ist als rechteckige Struktur angeordnet und besteht aus wiederholten Spalten konfigurierbarer Logikblöcke, die das Hauptlogikarray bilden, mit dedizierten vertikalen Spalten aus Block-SelectRAM und Hardware-Multiplikatoren, die in regelmäßigen Abständen angeordnet sind, um Speicherspeicherung und arithmetische Operationen zu unterstützen.Eingangs- und Ausgangsblöcke säumen die Außenkanten der Struktur und stellen programmierbare Verbindungen zwischen interner Logik und externen Pins bereit.Digitale Taktmanagerblöcke sind in der Nähe der Oberkante positioniert und stellen eine Schnittstelle zu globalen Taktmultiplexern und Routing-Netzwerken dar, die sich über das Gerät erstrecken, und ermöglichen so eine synchronisierte Taktverteilung über Logik-, Speicher- und Multiplikatorressourcen.Die Organisation spiegelt eine ausgewogene Verteilung von programmierbarer Logik, eingebetteten Ressourcen und Taktungsinfrastruktur innerhalb des FPGA wider.

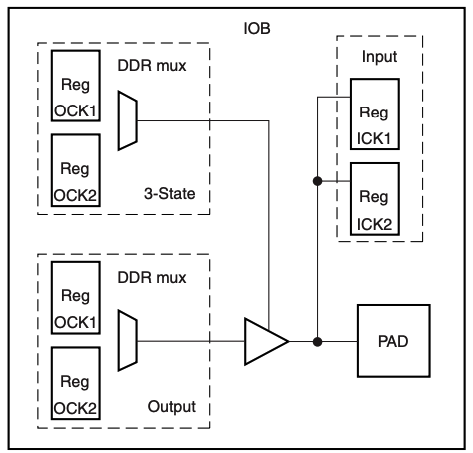

IOB-Block von XC2V500-5FGG456C

Der um ein einzelnes I/O-Pad herum aufgebaute Block integriert separate Eingabe- und Ausgabepfade mit sechs internen Speicherregistern, die eine flexible Datenerfassung und -ausgabe unterstützen.Zwei Eingangsregister mit der Bezeichnung ICK1 und ICK2 ermöglichen die Abtastung eingehender Signale an unterschiedlichen Taktflanken und ermöglichen so den Betrieb mit doppelter Datenrate.Auf der Ausgangsseite versorgen gepaarte Register OCK1 und OCK2 einen DDR-Multiplexer, der Daten basierend auf der Taktung auswählt, gefolgt von einer dreistufigen Steuerstufe, die das Ausgangsfreigabeverhalten verwaltet.Das gemeinsame interne Routing verbindet sowohl die Eingangs- als auch die Ausgangslogik mit dem Pad, sodass der Block für den Eingangs-, Ausgangs- oder bidirektionalen Betrieb konfiguriert werden kann und gleichzeitig registrierte und DDR-Signalisierungsmodi unterstützt.

Anwendungen von XC2V500-5FGG456C

Eingebettete digitale Systeme

Der XC2V500-5FGG456C wird in eingebetteten digitalen Systemen verwendet, die eine flexible Logik zur Steuerung, Überwachung und Datenkoordination erfordern.Seine programmierbare Struktur ermöglicht die Anpassung oder Erweiterung von Systemfunktionen ohne Hardwareänderungen und unterstützt so lange Produktlebenszyklen.

Industrielle Automatisierungs- und Steuerungsgeräte

In industriellen Steuerungsplattformen unterstützt das Gerät Zeitsteuerung, Signalsequenzierung und Datenverarbeitungsaufgaben.Es hilft bei der Verwaltung der Interaktionen zwischen Sensoren, Aktoren und Steuerungen und ermöglicht so einen stabilen Betrieb in Systemen, die kontinuierlich laufen.

Hardware für die Telekommunikationsinfrastruktur

Telekommunikationsgeräte verwenden das Gerät zur Verwaltung der Datenweiterleitung, Protokollverarbeitung und Schnittstellenkoordination.Seine Logikkapazität unterstützt parallele Verarbeitungspfade, die dazu beitragen, einen stabilen Datenfluss in der Netzwerkhardware aufrechtzuerhalten.

Elektronische Systeme für Luft- und Raumfahrt und Verteidigung

Das Gerät wird in der Luft- und Raumfahrt- und Verteidigungselektronik eingesetzt, wo vorhersehbares Logikverhalten und strukturierte Signalsteuerung erforderlich sind.Es unterstützt Verarbeitungs- und Steuerungsfunktionen in Systemen, die unter definierten Umwelt- und Zuverlässigkeitsstandards arbeiten.

Medizinische Diagnose- und Überwachungsgeräte

In medizinischen Geräten unterstützt der XC2V500-5FGG456C Datenerfassung, Steuerlogik und Signalkoordination.Seine Programmierbarkeit ermöglicht es Systementwicklern, die Funktionalität an spezifische Überwachungs- und Diagnoseanforderungen anzupassen.

Automobilelektronik und Steuermodule

Kfz-Steuermodule nutzen das Gerät für Signalmanagement, Steuerungssequenzierung und Datenverarbeitungsaufgaben.Es unterstützt die Integration mehrerer Steuerungsfunktionen innerhalb einer einzigen programmierbaren Plattform und trägt so dazu bei, die Anzahl der Komponenten zu reduzieren.

XC2V500-5FGG456C Vor- und Nachteile

Vorteile

• Hohe Logikdichte unterstützt komplexe digitale Steuerung und Datenverarbeitung

• Großer On-Chip-Speicher ermöglicht interne Datenpufferung und temporäre Speicherung

• Die rekonfigurierbare Struktur unterstützt die Wiederverwendung in verschiedenen Systemdesigns

• Eine hohe Anzahl an Eingangs- und Ausgangspins ermöglicht den Anschluss an mehrere Schnittstellen

• Eine stabile und gut charakterisierte Architektur unterstützt einen vorhersehbaren Betrieb

Nachteile

• Höherer Stromverbrauch im Vergleich zu neueren programmierbaren Logikgeräten

• Begrenzte Kompatibilität mit modernen Hochgeschwindigkeitsschnittstellenstandards

• Größere physische Stellfläche im Vergleich zu neueren Alternativen mit geringem Stromverbrauch

• Die Entwicklungsumgebung unterscheidet sich von aktuellen programmierbaren Logikplattformen

XC2V500-5FGG456C Alternativen

Teilenummer	Hersteller	Hauptmerkmale	Anwendungsfall/Hinweise
XC2V500-5FGG256C	AMD Xilinx	Virtex-II-FPGA mit rund 500.000 Systemgattern, moderater Logikdichte und ausgeglichener I/O-Anzahl, angeboten in einem kompakten FGG256-BGA-Gehäuse.	Geeignet für FPGA-Designs der Mittelklasse, bei denen der Platz auf der Platine begrenzt ist, z. B. eingebettete Verarbeitung, industrielle Steuerung und Kommunikationsschnittstellen.
XC2V500-4FGG456C	AMD Xilinx	Virtex-II-FPGA mit einem größeren FGG456-Paket, das eine höhere I/O-Verfügbarkeit und eine langsamere Geschwindigkeitsstufe bietet, optimiert für einen stabilen Betrieb.	Gut geeignet für Anwendungen, die viele externe Verbindungen benötigen, wie z. B. Datenerfassungssysteme, Schnittstellenerweiterung und Steuerlogik.
XC2V500-5FGG456I	AMD Xilinx	Virtex-II-FPGA in Industriequalität mit erweiterter Temperaturunterstützung, höherem Geschwindigkeitsgrad und einem FGG456-Gehäuse mit hoher Pinzahl.	Entwickelt für raue Umgebungen und langlebige Systeme, einschließlich industrieller Automatisierung, Transportelektronik und robuster Steuerungsplattformen.

Über Xilinx

Xilinx ist ein Technologieunternehmen, das für die Entwicklung programmierbarer Logiklösungen bekannt ist, die in einer Vielzahl elektronischer Systeme eingesetzt werden.Das Unternehmen baute seinen Ruf auf feldprogrammierbaren Gate-Arrays und zugehörigen Geräten auf, die es ermöglichen, das Hardware-Verhalten durch Konfiguration und nicht durch feste Schaltkreise zu definieren und zu aktualisieren.Sein Produktportfolio unterstützt Anwendungen in den Bereichen Kommunikation, Computer, Industriesysteme und eingebettete Plattformen.Xilinx hat sich auf die Bereitstellung skalierbarer Logikplattformen, langer Produktlebenszyklen und konsistenter Design-Ökosysteme konzentriert, die Systementwicklern helfen, Hardware-Designs an sich ändernde Anforderungen anzupassen.

Fazit

Der XC2V500-5FGG456C bietet Ihnen eine ausgewogene Mischung aus Logikkapazität, Speicher und I/O-Flexibilität in einem einzigen programmierbaren Gerät.Seine Virtex-II-Architektur unterstützt die parallele Verarbeitung und stabile Signalverarbeitung in vielen Anwendungen.Sie können damit Steuerungs-, Datenbewegungs- und Schnittstellenaufgaben kombinieren, ohne zusätzliche Chips hinzuzufügen.Das BGA-Gehäuse trägt dazu bei, Platinenlayouts kompakt zu halten und bietet dennoch viele Anschlüsse.Während neuere Geräte einen geringeren Stromverbrauch und schnellere Schnittstellen bieten, bleibt dieses FPGA eine solide Option für klar definierte Systeme.Es funktioniert am besten, wenn Sie Wert auf vorhersehbares Verhalten und Designflexibilität legen.

Datenblatt PDF

XC2V500-5FGG456C Datenblatt:

XC2V500-5FGG456C.pdf

XC2V500-5FGG456C.pdf

XC2V500-5FGG456C.pdf
