ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD17310Q5A

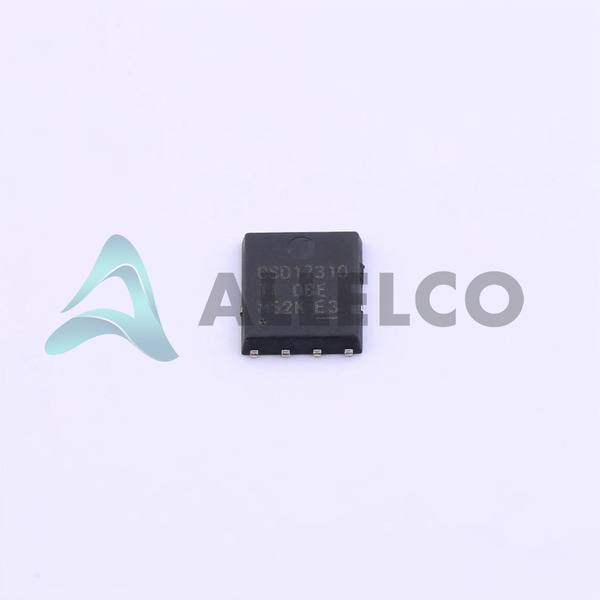

CSD17310Q5A Image
CSD17310Q5A Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD17310Q5A - Texas Instruments

Hersteller Artikelnummer
CSD17310Q5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD17310Q5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 30V 21A/100A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 95830
  • Einzelpreis: $0.594
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.594 $0.59
10+ $0.496 $4.96
30+ $0.447 $13.41
100+ $0.381 $38.10
500+ $0.352 $176.00
1000+ $0.338 $338.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD17310Q5A Tech -Spezifikationen
Texas Instruments - CSD17310Q5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD17310Q5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 1.8V @ 250µA
Vgs (Max) +10V, -8V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 5.1mOhm @ 20A, 8V
Verlustleistung (max) 3.1W (Ta)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 1560 pF @ 15 V
Gate Charge (Qg) (Max) @ Vgs 11.6 nC @ 4.5 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 3V, 8V
Drain-Source-Spannung (Vdss) 30 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 21A (Ta), 100A (Tc)
Grundproduktnummer CSD17310

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD17310Q5A

Hersteller

Texas Instrumente

Einführung

Der CSD17310Q5A ist ein Hochleistungs-N-Kanal-MOSFET-Transistor aus Texas Instruments, der für Stromverwaltungs- und Steuerungsanwendungen ausgelegt ist.

Produktfunktionen und Leistung

30-V-Drain-zu-Source-Spannungsfähigkeit

Ultra-niedriger On-Resistenz von 5,1 mΩ @ 20a, 8 V

Hoher kontinuierlicher Abflussstrom von 21A bei 25 ° C Umgebungstemperatur

Breiter Betriebstemperaturbereich von -55 ° C bis 150 ° C

Schnelle Schaltgeschwindigkeit und niedrige Gate -Ladung von 11,6 NC @ 4,5 V

Fortschrittliche NEXFET -Technologie für hohe Effizienz und überlegene Leistung

Produktvorteile

Ausgezeichnetes thermisches Management mit geringem Stromverbrauch von 3,1W

Robustes und zuverlässiges Design für harte Umgebungen

Optimiert für hochfrequente Umwandlung mit hoher Effizienz-Leistungsumwandlung

Compact 8-VSONP (5x6) -Paket für platzbeschränkte Anwendungen

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 30V

Gate-to-Source-Spannung (VGS): +10 V/-8V

Abflussstrom (ID): 21A (TA), 100A (TC)

On-Resistenz (RDS (ON)): 5,1mΩ @ 20A, 8V

Eingangskapazität (CISS): 1560PF @ 15V

Gate Ladung (QG): 11,6nc @ 4,5 V

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Robustes Design für hohe Zuverlässigkeit und lange Lebensdauer

Kompatibilität

Geeignet für eine Vielzahl von Stromverwaltungs- und Steuerungsanwendungen

Anwendungsbereiche

Switch-Mode-Netzteile (SMPS)

Motor fährt

Power Wechselrichter und Konverter

Industrie- und Unterhaltungselektronik

Produktlebenszyklus

Das CSD17310Q5A ist derzeit ein verfügbares und aktiv unterstütztes Produkt von Texas Instruments.

Austausch- oder Upgrade -Optionen können verfügbar sein, wenn sich die Technologie entwickelt.

Wichtige Gründe für die Auswahl dieses Produkts

Außergewöhnliche Leistung mit ultra-niedriger On-Resistenz und hoher Stromfähigkeit

Kompaktes und thermisch effizientes Design für platzbeschränkte Anwendungen

Robuster und zuverlässiger Betrieb in harten Umgebungen

Optimiert für hochfrequente Umwandlung mit hoher Effizienz-Leistungsumwandlung

Unterstützt durch den Ruf und die Unterstützung von texanischen Instrumenten

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD17310Q5A.

Produkteigenschaften CSD17306Q5A CSD17307Q5A CSD17305Q5A CSD17311Q5
Artikelnummer CSD17306Q5A CSD17307Q5A CSD17305Q5A CSD17311Q5
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Serie - - - -
Technologie - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Verlustleistung (max) - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Drain-Source-Spannung (Vdss) - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
FET-Merkmal - - - -
Rds On (Max) @ Id, Vgs - - - -
Vgs (Max) - - - -
Typ FET - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
VGS (th) (Max) @ Id - - - -
