ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD17576Q5B

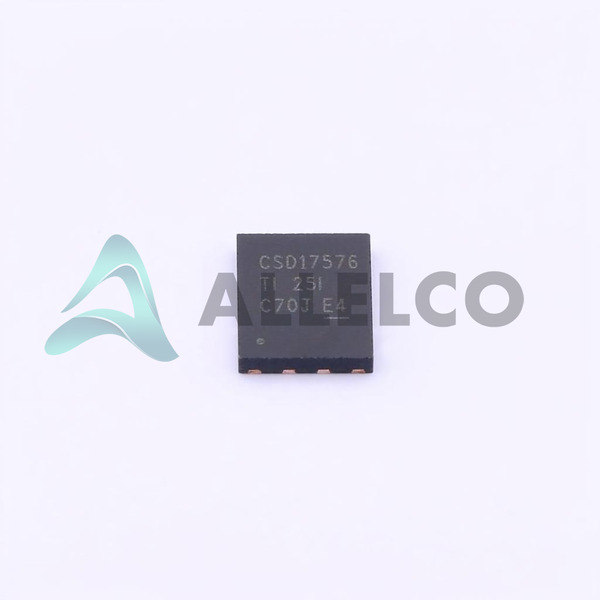

CSD17576Q5B Image
CSD17576Q5B Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD17576Q5B - Texas Instruments

Hersteller Artikelnummer
CSD17576Q5B
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD17576Q5B
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 30V 100A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 74250
  • Einzelpreis: $1.215
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.215 $1.22
10+ $1.078 $10.78
30+ $0.981 $29.43
100+ $0.893 $89.30
500+ $0.852 $426.00
1000+ $0.835 $835.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD17576Q5B Tech -Spezifikationen
Texas Instruments - CSD17576Q5B Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD17576Q5B

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 1.8V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 2mOhm @ 25A, 10V
Verlustleistung (max) 3.1W (Ta), 125W (Tc)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 4430 pF @ 15 V
Gate Charge (Qg) (Max) @ Vgs 68 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 30 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 100A (Ta)
Grundproduktnummer CSD17576Q5

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD17576Q5B

Hersteller

Texas Instrumente

Einführung

Der CSD17576Q5B ist ein Hochleistungs-N-Kanal-MOSFET-Transistor aus Texas Instruments, Teil der NexFET-Serie.

Produktfunktionen und Leistung

Abtropfen Sie zur Quellspannung (VDSS) von 30 V

VGS (max) von ± 20 V

Sehr niedrige On-Resistenz (RDS an) von 2Mohm @ 25a, 10 V

Durchgangsabflussstrom (ID) von 100a bei 25 ° C

Eingangskapazität (CISS) von 4430PF bei 15 V

Leistungsdissipation von 3,1 W bei TA und 125 W bei TC

Breiter Betriebstemperaturbereich von -55 ° C bis 150 ° C

Produktvorteile

Ausgezeichnete Leistungseffizienz aufgrund von ultra-niedrigen On-Resistenz

Hochstromabrechnungsfähigkeit

Kompakt 8-VSONP (5x6) Paket

Wichtige technische Parameter

MOSFET -Technologie

N-Kanal-FET-Typ

Vgs (th) (max) von 1,8 V @ 250a

Antriebspannungsbereich von 4,5 V bis 10 V

Gate -Ladung (QG) von 68NC @ 10V

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Geeignet für hochzuverständliche Anwendungen

Kompatibilität

Entwickelt für eine Vielzahl von Stromumrechnungs- und Steuerungsanwendungen

Anwendungsbereiche

Netzteile

Motor fährt

Industrielle Elektronik

Kfz -Elektronik

Produktlebenszyklus

Dieses Produkt befindet sich derzeit in aktiver Produktion

Ersatz- oder Upgrade -Optionen, die bei Bedarf in Zukunft verfügbar sind

Wichtige Gründe für die Auswahl dieses Produkts

Branchenführend niedrige vorbeständige für hohe Effizienz

Hochstromabrechnungsfähigkeit

Kompaktes Paket für platzbeschränkte Designs

Breiter Betriebstemperaturbereich

ROHS -Einhaltung der Umweltsicherheit

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD17576Q5B.

Produkteigenschaften CSD17576Q5BT CSD17573Q5BT CSD17570Q5BT CSD17573Q5B
Artikelnummer CSD17576Q5BT CSD17573Q5BT CSD17570Q5BT CSD17573Q5B
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Gate Charge (Qg) (Max) @ Vgs - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
VGS (th) (Max) @ Id - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Typ FET - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Vgs (Max) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Technologie - - - -
Verlustleistung (max) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Rds On (Max) @ Id, Vgs - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Drain-Source-Spannung (Vdss) - - - -
FET-Merkmal - - - -
Serie - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
