ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD17581Q3A

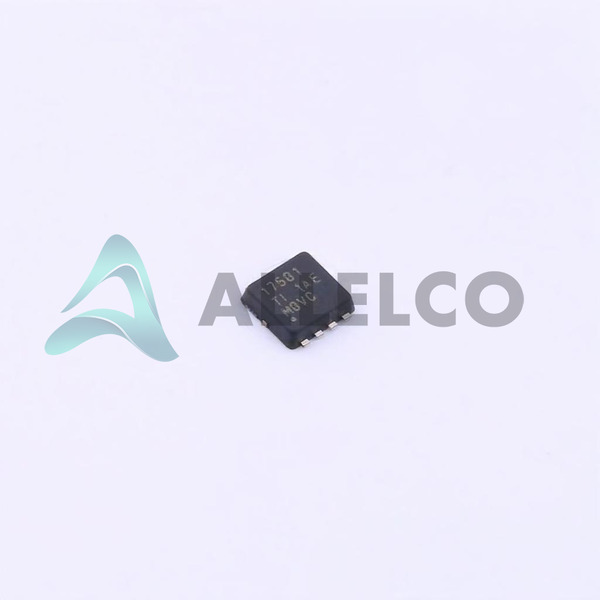

CSD17581Q3A Image
CSD17581Q3A Image - 1CSD17581Q3A Image - 2CSD17581Q3A Image - 3
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD17581Q3A - Texas Instruments

Hersteller Artikelnummer
CSD17581Q3A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD17581Q3A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 30V 21A 8VSON
Verpackung
8-VSONP (3x3.3)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 133630
  • Einzelpreis: $0.366
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.366 $0.37
10+ $0.30 $3.00
30+ $0.273 $8.19
100+ $0.238 $23.80
500+ $0.217 $108.50
1000+ $0.207 $207.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD17581Q3A Tech -Spezifikationen
Texas Instruments - CSD17581Q3A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD17581Q3A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 1.7V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (3x3.3)
Serie NexFET™
Rds On (Max) @ Id, Vgs 3.8mOhm @ 16A, 10V
Verlustleistung (max) 2.8W (Ta), 63W (Tc)
Verpackung / Gehäuse 8-PowerVDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 3640 pF @ 15 V
Gate Charge (Qg) (Max) @ Vgs 54 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 30 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 21A (Ta)
Grundproduktnummer CSD17581

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD17581Q3A

Hersteller

Texas Instrumente

Einführung

Der CSD17581Q3A ist ein einzelnes N-Kanal-Power-MOSFET in einem kompakten 8-VSONP-Paket (3x3,3), Teil der NexFET-Serie von Texas Instruments.

Produktfunktionen und Leistung

30 V Drain-to-Source-Spannung (VDSS)

8mΩ Maximale On-Resistenz (RDS (ON)) bei 16a, 10 V

21a kontinuierlicher Abflussstrom (ID) bei 25 ° C

3640PF Maximale Eingangskapazität (CISS) bei 15 V

8W -Leistungsdissipation bei 25 ° C (TA), 63W bei Falltemperatur (TC)

Betriebstemperaturbereich von -55 ° C bis 150 ° C

Produktvorteile

Kompaktes, platzsparendes 8-VSONP-Paket (3x3.3)

Niedrige vor Ort für hohe Effizienz

Hohe Stromfähigkeit

Breiter Temperaturbereich für verschiedene Anwendungen

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 30V

Gate-to-Source-Spannung (VGS) max: ± 20 V

Schwellenspannung (VGS (TH)) max: 1,7 V bei 250a

Antriebsspannung (VGS) für maximale RDs (Eins) und Min RDS (ON): 4,5 V, 10 V

Gate Ladung (QG) max: 54nc bei 10 V

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

AEC-Q101 für Automobilanwendungen qualifiziert

Kompatibilität

Kann in einer Vielzahl von Stromverwaltungs- und Motorsteuerungsanwendungen verwendet werden

Anwendungsbereiche

Netzteile

Motor fährt

Kfz -Elektronik

Industriekontrollen

Produktlebenszyklus

Derzeit ein aktives Produkt

Keine bekannten Absachenpläne

Austausch oder Upgrades können in Zukunft verfügbar sein

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnetes Verhältnis von Leistung zu Größe mit geringem Auftragsresistenz in einem kompakten Paket

Hohe Stromfähigkeit für effiziente Leistungsumwandlung und Motorkontrolle

Breiter Betriebstemperaturbereich für die Verwendung in harten Umgebungen

Robustes Design- und Qualitätsmerkmale für den zuverlässigen Betrieb

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD17581Q3A.

Produkteigenschaften CSD17581Q3AT CSD17581Q5AT CSD17578Q3AT CSD17578Q3A
Artikelnummer CSD17581Q3AT CSD17581Q5AT CSD17578Q3AT CSD17578Q3A
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Typ FET - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Drain-Source-Spannung (Vdss) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Gate Charge (Qg) (Max) @ Vgs - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Verlustleistung (max) - - - -
Rds On (Max) @ Id, Vgs - - - -
Technologie - - - -
Vgs (Max) - - - -
FET-Merkmal - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Serie - - - -
VGS (th) (Max) @ Id - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
