ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD18563Q5A

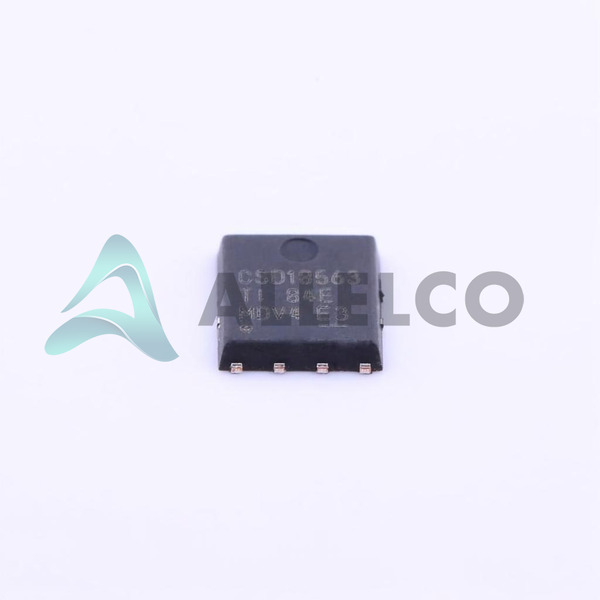

CSD18563Q5A Image
CSD18563Q5A Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD18563Q5A - Texas Instruments

Hersteller Artikelnummer
CSD18563Q5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD18563Q5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 60V 100A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 41440
  • Einzelpreis: $0.576
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.576 $0.58
10+ $0.476 $4.76
30+ $0.426 $12.78
100+ $0.377 $37.70
500+ $0.331 $165.50
1000+ $0.316 $316.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD18563Q5A Tech -Spezifikationen
Texas Instruments - CSD18563Q5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD18563Q5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 2.4V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 6.8mOhm @ 18A, 10V
Verlustleistung (max) 3.2W (Ta), 116W (Tc)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 1500 pF @ 30 V
Gate Charge (Qg) (Max) @ Vgs 20 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 60 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 100A (Ta)
Grundproduktnummer CSD18563

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD18563Q5A

Hersteller

Texas Instrumente

Einführung

Hochleistungs-N-Kanal-Leistungs-MOSFET mit geringem Auftrag

Produktfunktionen und Leistung

Ultra-niedriger On-Resistenz von 6,8 MΩ @ 18 a, 10 V.

Hohe Stromfähigkeit von 100 A durchgehenden Abflussstrom

Niedrige Gate -Ladung von 20 NC @ 10 V.

Breiter Betriebstemperaturbereich von -55 ° C bis 150 ° C

Hochgeschwindigkeitsschaltleistung

Produktvorteile

Ausgezeichnete Leistungseffizienz aufgrund von geringer Aufteilung

Ermöglicht Hochleistungsdichtedesigns

Verbessertes thermisches Management mit geringem Stromausfall

Geeignet für hochstromige, hochtemperaturbezogene Anwendungen

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 60 V

Gate-to-Source-Spannung (VGS): ± 20 V

On-Resistenz (RDS (ON)): 6,8 Mω @ 18 a, 10 V.

Kontinuierlicher Abflussstrom (ID): 100 a @ 25 ° C

Eingangskapazität (CISS): 1500 PF @ 30 V

Leistungsdissipation (PD): 3,2 W @ 25 ° C (TA), 116 W @ 25 ° C (TC)

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

AEC-Q101 für Automobilanwendungen qualifiziert

Kompatibilität

Geeignet für verschiedene Leistungsumwandlungs- und Steuerungsanwendungen

Anwendungsbereiche

Kfz -Elektronik

Industriemotorfahrten

Netzteile

Beleuchtungssysteme

Unterhaltungselektronik

Produktlebenszyklus

Dieses Produkt ist ein aktives und in Produktion von Texas Instruments.

Zu diesem Zeitpunkt keine bekannten Pläne für Absetzen oder Lebensende.

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete Leistungseffizienz und thermische Leistung aufgrund von extrem niedriger Auffassung

Hochstromfähige Fähigkeiten und Schaltgeschwindigkeit für Hochleistungsdichtedesigns

Breiter Betriebstemperaturbereich für anspruchsvolle Anwendungen

Qualitäts- und Sicherheitsfunktionen der Kfz-Qualitätsqualität und Sicherheitsfunktionen

Geeignet für eine Vielzahl von Leistungsumwandlungs- und Steuerungsanwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD18563Q5A.

Produkteigenschaften CSD18563Q5AT CSD18543Q3A CSD18543Q3AT CSD18540Q5B
Artikelnummer CSD18563Q5AT CSD18543Q3A CSD18543Q3AT CSD18540Q5B
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Drain-Source-Spannung (Vdss) - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
VGS (th) (Max) @ Id - - - -
Technologie - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Serie - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Befestigungsart - Surface Mount Through Hole Surface Mount
Typ FET - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
FET-Merkmal - - - -
Rds On (Max) @ Id, Vgs - - - -
Vgs (Max) - - - -
Verlustleistung (max) - - - -
