ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD25402Q3A

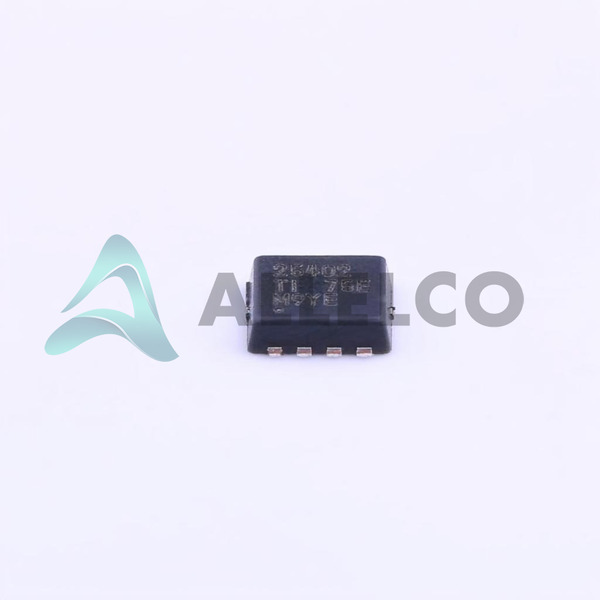

CSD25402Q3A Image
CSD25402Q3A Image - 1CSD25402Q3A Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD25402Q3A - Texas Instruments

Hersteller Artikelnummer
CSD25402Q3A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD25402Q3A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET P-CH 20V 76A 8VSON
Verpackung
8-VSONP (3x3.15)
Datenblatt
1.CSD25402Q3A.pdf ...
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 118330
  • Einzelpreis: $0.252
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.252 $0.25
10+ $0.204 $2.04
30+ $0.183 $5.49
100+ $0.157 $15.70
500+ $0.146 $73.00
1000+ $0.139 $139.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD25402Q3A Tech -Spezifikationen
Texas Instruments - CSD25402Q3A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD25402Q3A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 1.15V @ 250µA
Vgs (Max) ±12V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (3x3.15)
Serie NexFET™
Rds On (Max) @ Id, Vgs 8.9mOhm @ 10A, 4.5V
Verlustleistung (max) 2.8W (Ta), 69W (Tc)
Verpackung / Gehäuse 8-PowerVDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 1790 pF @ 10 V
Gate Charge (Qg) (Max) @ Vgs 9.7 nC @ 4.5 V
Typ FET P-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 1.8V, 4.5V
Drain-Source-Spannung (Vdss) 20 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 76A (Tc)
Grundproduktnummer CSD25402Q3

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD25402Q3A

Hersteller

Texas Instrumente

Einführung

Diskretes Halbleiterprodukt

Transistoren FETS, MOSFETS Single

Produktfunktionen und Leistung

ROHS3 -konform

8-VSONP (3x3.15) Herstellerverpackung

NEXFET -Serie

Band- und Rollenpaket (TR)

Betriebstemperatur: -55 ° C ~ 150 ° C (TJ)

Abtropfen Sie zur Quellspannung (VDSS): 20 V.

VGS (max): ± 12 V

RDS auf (max) @ id, vgs: 8,9mohm @ 10a, 4,5 V

MOSFET (Metaloxid) -Technologie

Stromkontinuierlicher Abfluss (ID) bei 25 ° C: 76a (TC)

Eingabekapazität (CISS) (MAX) @ VDS: 1790 PF @ 10 V.

Leistungsdissipation (max): 2,8 W (TA), 69W (TC)

P-Kanal-FET-Typ

Vgs (th) (max) @ id: 1.15v @ 250a

Antriebsspannung (maximale RDS an, min RDS eins): 1,8 V, 4,5 V

Gate -Ladung (QG) (max) @ VGS: 9.7 NC @ 4,5 V.

Oberflächenhalterungstyp

Produktvorteile

ROHS3 -konform

Breiter Betriebstemperaturbereich

Hohe Stromfähigkeit

Niedriges On-Resistenz

Kompakte Oberflächenmontagepaket

Wichtige technische Parameter

Abtropfen Sie zur Quellspannung (VDSS): 20 V.

VGS (max): ± 12 V

RDS auf (max) @ id, vgs: 8,9mohm @ 10a, 4,5 V

Stromkontinuierlicher Abfluss (ID) bei 25 ° C: 76a (TC)

Leistungsdissipation (max): 2,8 W (TA), 69W (TC)

Vgs (th) (max) @ id: 1.15v @ 250a

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Kompatibilität

Geeignet für eine breite Palette von Anwendungen, die hohe Strom, niedrige P-Kanal-MOSFET-Geräte mit niedrigem Auftrag erfordern.

Anwendungsbereiche

Leistungsmanagement

Motorkontrolle

Stromversorgungsversorgung

Industrieautomatisierung

Telekommunikationsgeräte

Produktlebenszyklus

Derzeit in Produktion

Austausch oder Upgrades können in Zukunft verfügbar sein

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

ROHS3 Compliance für die Umweltverantwortung

Breiter Betriebstemperaturbereich für zuverlässige Leistung in verschiedenen Umgebungen

Hohe Stromfähigkeiten und geringe Aufnahmebereich für eine effiziente Leistungsumwandlung

Kompaktes Oberflächenmontagepaket für platzbeschränkte Designs

Teil der NexFET-Serie, eine etablierte und vertrauenswürdige Produktlinie von Texas Instruments

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD25402Q3A.

Produkteigenschaften CSD25402Q3AT CSD25404Q3T CSD25404Q3 CSD25401Q3
Artikelnummer CSD25402Q3AT CSD25404Q3T CSD25404Q3 CSD25401Q3
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Serie - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
FET-Merkmal - - - -
Technologie - - - -
VGS (th) (Max) @ Id - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Rds On (Max) @ Id, Vgs - - - -
Verlustleistung (max) - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Typ FET - - - -
Vgs (Max) - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Drain-Source-Spannung (Vdss) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
