ZuhauseProdukteIntegrierte schaltkreise (ICS)Schnittstelle - Analoge Switches, Multiplexer, DemultiplexerTMUX1104DGSR

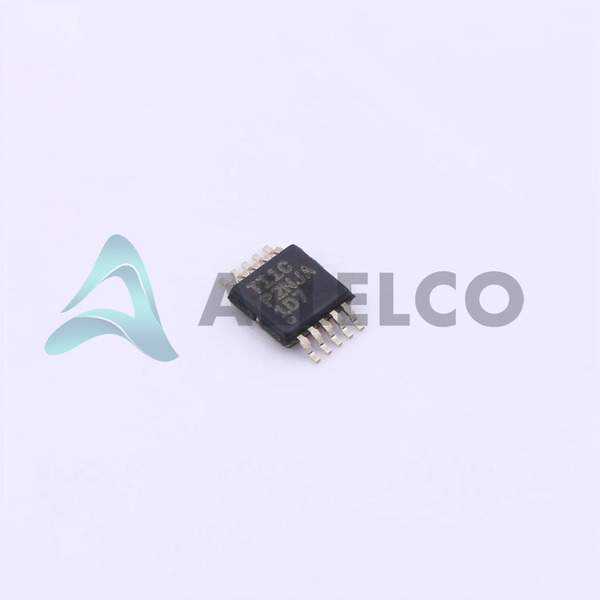

TMUX1104DGSR Image
TMUX1104DGSR Image - 1TMUX1104DGSR Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

TMUX1104DGSR - Texas Instruments

Hersteller Artikelnummer
TMUX1104DGSR
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-TMUX1104DGSR
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Lagerstatus:
17,490 Stück verfügbar, neu und original
Teile Beschreibung
IC MUX 4:1 4OHM 10VSSOP
Verpackung
10-VSSOP
Datenblatt
TMUX1104DGSR.pdf

HTML -Datenblatt

TMUX1104.pdf

PCN -Baugruppe/Herkunft

VSSOP Devices 12/May/2022.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 17490
  • Einzelpreis: $0.767
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.767 $0.77
10+ $0.677 $6.77
30+ $0.593 $17.79
100+ $0.53 $53.00
500+ $0.504 $252.00
1000+ $0.492 $492.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite

Spezifikation

TMUX1104DGSR Tech -Spezifikationen
Texas Instruments - TMUX1104DGSR Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - TMUX1104DGSR

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannungsversorgung, Dual (V ±) -
Schaltzeit (Ton, Toff) (Max) 12ns, 5ns (Typ)
Schaltkreis einschalten SP4T
Supplier Device-Gehäuse 10-VSSOP
Serie -
Verpackung / Gehäuse 10-TFSOP, 10-MSOP (0.118", 3.00mm Width)
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 125°C (TA)
On-State Resistance (Max) 4Ohm
Produkteigenschaften Eigenschaften
Zahl der Schaltkreise 1
Multiplexer / Demultiplexer Schaltung 4:1
Befestigungsart Surface Mount
Strom - Leckage (IS (off)) (Max) 80pA
Übersprechen -65dB ~ -45dB @ 1MHz ~ 10MHz
Ladungseinspritzung 1.5pC
Kanal-zu-Kanal-Matching (& Delta; Ron) 130mOhm
Kanalkapazität (CS (aus), CD (aus)) 6pF, 28pF
Grundproduktnummer TMUX1104
-3db Bandbreite 155MHz

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

TMUX1104DGSR Image
TMUX1104DGSR (1)

Hersteller Teilnummer

TMUX1104DGSR

Hersteller

Texas Instrumente

Einführung

TMUX1104DGSR ist ein Präzision 4: 1 Multiplexer aus Texas Instruments, geeignet für verschiedene Signalschaltanwendungen.

Produktfunktionen und Leistung

Single 4: 1 Multiplexer -Konfiguration

Niedriger Widerstand im Staat von 4 Ohm

Kanal-zu-Kanal-Matching (ΔRON) von 130 MOHM

Schnelle Schaltzeiten mit Ton max bei 12 Ns und Toff Typ bei 5 ns

Hoch -3db -Bandbreite von 155 MHz

Niedrige Ladungsinjektion von 1,5 Prozent

Kanalkapazität von CS (AUS) bei 6PF und CD (AUS) bei 28PF

Niedriger Leckstrom mit Maximum ist (aus) bei 80 Pa

Übersprechen zwischen -65 dB und -45 dB von 1 MHz bis 10 MHz

Produktvorteile

Hervorragende Signalintegrität aufgrund schneller Schalt- und niedriger Ladungsinjektion

Geeignet für Hochfrequenzanwendungen mit breiter Bandbreite

Minimierte Signalverzerrung aufgrund eines niedrigen Übersprechens

Ermöglicht eine effektive Signalrouting mit minimalem Verlust

TMUX1104DGSR Image
TMUX1104DGSR (2)

Wichtige technische Parameter

Resistenz für den Staat: 4OHM

Zeitschalter: 12ns (Tonne), 5NS (Toff)

Bandbreite: 155 MHz

Ladungsinjektion: 1,5 PC

Leckstrom: 80PA

Betriebstemperatur: -40 ° C bis 125 ° C

Qualitäts- und Sicherheitsmerkmale

Entwickelt, um zuverlässig innerhalb eines weiten Temperaturbereichs von -40 ° C bis 125 ° C zu arbeiten, wodurch die robuste Leistung unter verschiedenen Umgebungsbedingungen gewährleistet ist.

Kompatibilität

Kompatibel mit der Oberflächenmontechnologie für eine einfache Integration in eine Vielzahl elektronischer Geräte.

Anwendungsbereiche

Telekommunikation,

Datenerfassungssysteme,

Testausrüstung,

Unterhaltungselektronik.

Produktlebenszyklus

Derzeit aktiv, ohne unmittelbare Pläne zur Absage.

Die Verfügbarkeit von Ersatz- oder Upgrades wird gemäß den laufenden Produktunterstützung von Texas Instrumenten aufrechterhalten.

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Eine hohe Leistung mit sehr geringem Widerstand im Zustand, der einen minimalen Signalverlust erleichtert.

In der Lage, Hochfrequenzsignale bis zu 155 MHz effizient zu handhaben.

Ultraschnelle Schaltungsfähigkeit ideal für Hochgeschwindigkeitsanwendungen.

Robustes Design kompatibel mit verschiedenen industriellen und kommerziellen Anwendungen.

Garantierte Unterstützung und Produktdauer durch Texas Instrumente.

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments TMUX1104DGSR.

Produkteigenschaften TMUX1072DGSR TMUX1104DQAR TMUX1101DCKR TMUX1102DBVR
Artikelnummer TMUX1072DGSR TMUX1104DQAR TMUX1101DCKR TMUX1102DBVR
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Multiplexer / Demultiplexer Schaltung - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
-3db Bandbreite - - - -
Zahl der Schaltkreise - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
On-State Resistance (Max) - - - -
Spannungsversorgung, Dual (V ±) - - - -
Kanalkapazität (CS (aus), CD (aus)) - - - -
Kanal-zu-Kanal-Matching (& Delta; Ron) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Schaltzeit (Ton, Toff) (Max) - - - -
Übersprechen - - - -
Serie - - - -
Schaltkreis einschalten - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Befestigungsart - Surface Mount Through Hole Surface Mount
Ladungseinspritzung - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Strom - Leckage (IS (off)) (Max) - - - -
