TMUX1104DQAR (1)
Hersteller Teilnummer
TMUX1104DQAR
Hersteller
Texas Instrumente
Einführung
Der TMUX1104DQAR ist ein Präzisionsanalogumschalter von Texas Instruments, das für Schnittstellenanwendungen mit Multiplexing und Demultiplexing entwickelt wurde.Es umfasst analoge Schaltungen innerhalb einer Vielzahl elektronischer Systeme.
Produktfunktionen und Leistung
SP4T -Schaltkreiskonfiguration.
4: 1 Multiplexer/Demultiplexer -Schaltung.
Niedriger Widerstand von 4OHM im Staat.
Hervorragende Kanal-zu-Kanal-Matching (ΔRON) von 130 MOHM.
Weitbetriebsspannungsbereich reichen von 1,08 V und 5,5 V.
Schnelle Schaltzeit mit maximal 12 ns zum Einschalten und 5 Ns, die zum Ausschalten typisch sind.
Hoch -3db -Bandbreite von 155 MHz.
Minimale Ladungsinjektion von 1,5 Prozent.
Kapazität mit niedriger Kanalkapazität von 6PF (CS (OFF)) und 28PF (CD (OFF)).
Extrem niedriger Leckstrom, maximal bei 80Pa.
Effektive Übersprechen -Minimierung, -45 dB bei 10 MHz.
Produktvorteile
Gewährleistet eine hohe Signalintegrität mit minimaler Verzerrung.
Unterstützt eine breite Palette von Netzteilen.
Ermöglicht schnelle Signalschaltung und Verbesserung der Systemleistung.
Ideal für Hochgeschwindigkeits- und hochpräzise Anwendungen aufgrund ihrer hohen Bandbreiten- und Präzisionseigenschaften.
Wichtige technische Parameter
Resistenz im Stadium (max): 4OHM
Spannungsversorgung, Single (V+): 1,08 V ~ 5,5 V
Zeitschalter (Tonne, Toff) (max): 12ns, 5ns (Typ)
-3db Bandbreite: 155MHz
Stromleckage (IS (aus)) (max): 80Pa
Qualitäts- und Sicherheitsmerkmale
Merkmale robuster Betriebstemperatur reichen von -40 ° C bis 125 ° C, sodass die Zuverlässigkeit unter extremen Bedingungen gewährleistet.
Kompatibilität

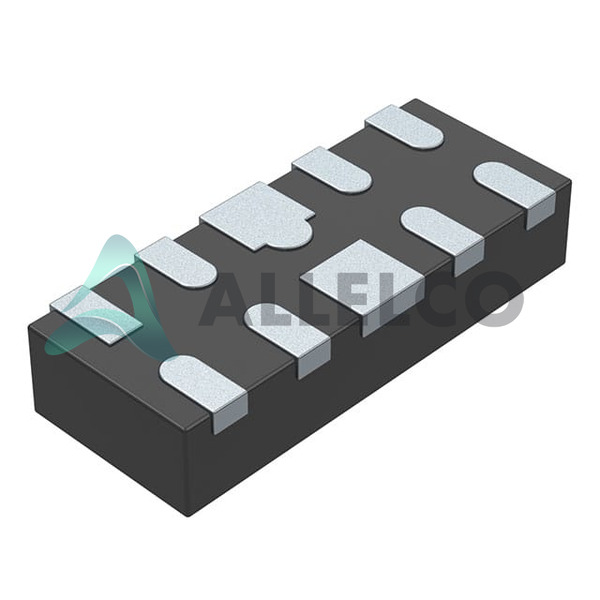

Angebot in einem kompakten 10-UFDFN-Paket, das für die Oberflächenmontage-Technologie geeignet ist und die Kompatibilität mit einer Vielzahl von PCB-Designs erleichtert.
Anwendungsbereiche
Ziel für die Verwendung in Datenerfassungssystemen, Signalrouting und Kommunikationsgeräten, unter anderem Schnittstellenanwendungen, die Präzisionsschaltungen erfordern.
Produktlebenszyklus
Derzeit als aktiv markiert und angibt die laufende Herstellung und Unterstützung ohne unmittelbare Pläne für die Absage.
Gründe, dieses Produkt auszuwählen
Der Ruf von Texas Instruments für Qualität und Zuverlässigkeit.
Niedriger Widerstand auf dem Staat und hervorragende elektrische Eigenschaften verbessern die Systemeffizienz.
Der breite Betriebsspannungsbereich unterstützt unterschiedliche Anwendungsanforderungen.
Schnelle Schaltzeiten aktivieren die Verwendung in Hochgeschwindigkeitssignalverarbeitungsanwendungen.
Hochbandbreite Funktionen für eine Vielzahl von Hochleistungsanwendungen geeignet.
Kompakte und flexible Verpackungsoptionen gewährleisten eine einfache Integration in verschiedene Designs.
