ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTB13N80K5

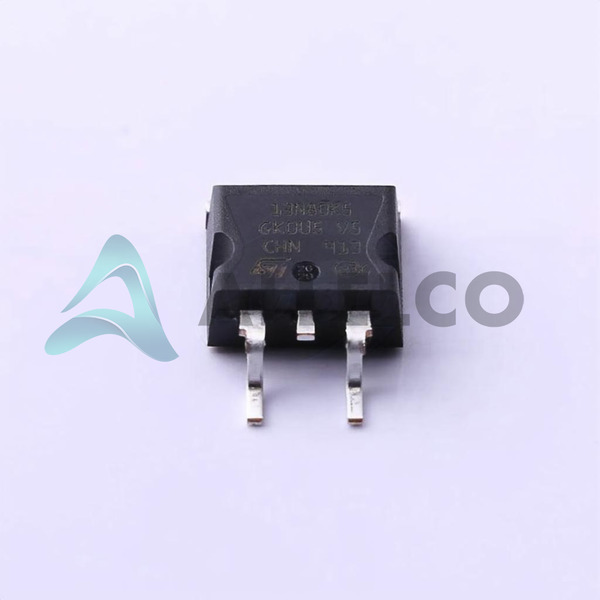

STB13N80K5 Image
STB13N80K5 Image - 1STB13N80K5 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STB13N80K5 - STMicroelectronics

Hersteller Artikelnummer
STB13N80K5
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STB13N80K5
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 800V 12A D2PAK
Verpackung
D²PAK (TO-263)
Datenblatt
1.STB13N80K5.pdf ...

Datenblätter

ST(B,F,P,W)13N80K5.pdf

PCN -Baugruppe/Herkunft

IPD/15/9124 20/Mar/2015.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 16137
  • Einzelpreis: $1.735
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.735 $1.74
10+ $1.481 $14.81
30+ $1.33 $39.90
100+ $1.177 $117.70
500+ $1.107 $553.50
1000+ $1.075 $1,075.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STB13N80K5 Tech -Spezifikationen
STMicroelectronics - STB13N80K5 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STB13N80K5

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 5V @ 100µA
Vgs (Max) ±30V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse D²PAK (TO-263)
Serie SuperMESH5™
Rds On (Max) @ Id, Vgs 450mOhm @ 6A, 10V
Verlustleistung (max) 190W (Tc)
Verpackung / Gehäuse TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 870 pF @ 100 V
Gate Charge (Qg) (Max) @ Vgs 29 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 800 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 12A (Tc)
Grundproduktnummer STB13

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STB13N80K5

Hersteller

Stmicroelektronik

Einführung

Hochspannungs-N-Kanal-MOSFET-Transistor

Produktfunktionen und Leistung

Hohe Breakdown -Spannung von 800 V

Niedrige On-Resistenz von 450 mΩ

Hohe Stromfähigkeit bis zu 12A

Breiter Betriebstemperaturbereich von -55 ° C bis 150 ° C

Hohe Eingangskapazität von 870PF

Leistungsdissipation bis zu 190 W

Produktvorteile

Ausgezeichnete Fähigkeiten mit hoher Spannung und Hochleistungshandhabung

Effiziente Leistungsumwandlung und Kontrolle

Geeignet für eine Vielzahl von Anwendungen

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 800 V

Gate-to-Source-Spannung (VGS): ± 30 V

On-Resistenz (RDS (ON)): 450 mΩ @ 6a, 10 V

Kontinuierlicher Abflussstrom (ID): 12a @ 25 ° C

Eingangskapazität (CISS): 870PF @ 100V

Leistungsdissipation (PTOT): 190W @ TC

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Geeignet für hochzuverständliche Anwendungen

Kompatibilität

Oberflächenmontagepaket (to-263, dpak)

Kompatibel mit verschiedenen Leistungselektronik- und Steuerungsschaltungen

Anwendungsbereiche

Stromversorgungsversorgung

Motor fährt

Wechselrichter

Konverter

Industrie- und Unterhaltungselektronik

Produktlebenszyklus

Derzeit in Produktion

Keine bekannten Pläne für den Absetzen

Austausch und Upgrades können in Zukunft verfügbar sein

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete Fähigkeiten mit hoher Spannung und Hochleistungshandhabung

Niedrige On-Resistenz für effiziente Stromumwandlung

Breiter Betriebstemperaturbereich für vielseitige Anwendungen

Kompaktes Oberflächenmontagepaket für platzbeschränkte Designs

Zuverlässige Leistung und ROHS3-Konformität für hochwertige Produkte

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STB13N80K5.

Produkteigenschaften STB130NS04ZBT4 STB13NK60ZT4 STB13NM60N STB13NM50N-1
Artikelnummer STB130NS04ZBT4 STB13NK60ZT4 STB13NM60N STB13NM50N-1
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Typ FET - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
FET-Merkmal - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Rds On (Max) @ Id, Vgs - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Serie - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Technologie - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Drain-Source-Spannung (Vdss) - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Verlustleistung (max) - - - -
VGS (th) (Max) @ Id - - - -
Vgs (Max) - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42

STB13N80K5 Datenblatt PDF

Laden Sie STB13N80K5 PDF -Datenblätter und STMicroelectronics -Dokumentation für STB13N80K5 - STMicroelectronics herunter.

Datenblätter
ST(B,F,P,W)13N80K5.pdf
PCN -Design/Spezifikation
D2PAK Lead Modification 04/Oct/2013.pdf IPG-PWR/14/8422 11/Apr/2014.pdf
PCN -Baugruppe/Herkunft
IPD/15/9124 20/Mar/2015.pdf
PCN -Verpackung
Box Label Chg 28/Jul/2016.pdf Mult Dev Inner Box Chg 9/Dec/2021.pdf
