ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTB18N60DM2

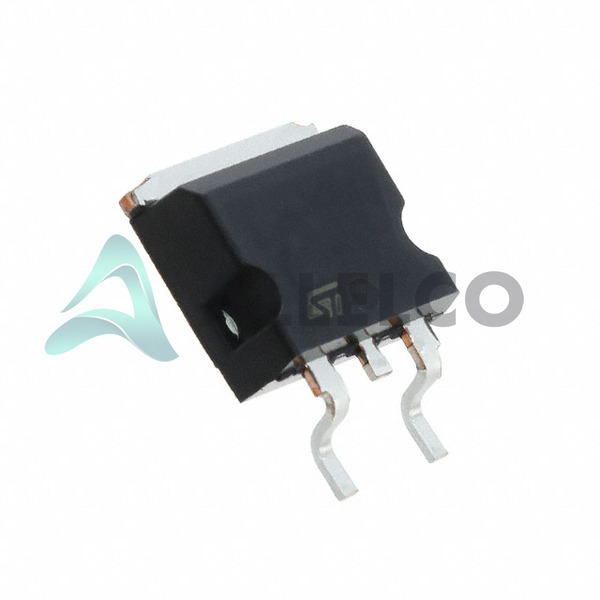

STB18N60DM2 Image
STB18N60DM2 Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STB18N60DM2 - STMicroelectronics

Hersteller Artikelnummer
STB18N60DM2
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STB18N60DM2
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 600V 12A D2PAK
Verpackung
D²PAK (TO-263)
Datenblatt
1.STB18N60DM2.pdf ...

Datenblätter

STB18N60DM2.pdf

PCN -Baugruppe/Herkunft

Wafer 15/Feb/2019.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 16468
  • Einzelpreis: $3.599
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $3.599 $3.60
10+ $3.159 $31.59
30+ $2.899 $86.97
100+ $2.635 $263.50
500+ $2.514 $1,257.00
1000+ $2.458 $2,458.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STB18N60DM2 Tech -Spezifikationen
STMicroelectronics - STB18N60DM2 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STB18N60DM2

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 5V @ 250µA
Vgs (Max) ±25V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse D²PAK (TO-263)
Serie MDmesh™ DM2
Rds On (Max) @ Id, Vgs 295mOhm @ 6A, 10V
Verlustleistung (max) 90W (Tc)
Verpackung / Gehäuse TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 800 pF @ 100 V
Gate Charge (Qg) (Max) @ Vgs 20 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 600 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 12A (Tc)
Grundproduktnummer STB18

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STB18N60DM2

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-Leistungsmosfet mit geringem Aufnahmebereich

Produktfunktionen und Leistung

Arbeitet bis zu 150 ° C Anschlusstemperatur

Niedrige On-Resistenz von 295 MΩ @ 6a, 10 V

Hoher kontinuierlicher Abflussstrom von 12a @ 25 ° C

Schneller Umschalten mit niedriger Gate -Ladung von 20 NC @ 10V

Breiter Betriebsspannungsbereich von bis zu 600 V

Produktvorteile

Ausgezeichnete thermische Leistung

Hochleistungsdichte

Schnelle Schaltfähigkeit

Robustes Design

Wichtige technische Parameter

Abtropfen Sie zur Quellspannung (VDSS): 600 V

Tor zur Quellspannung (VGS): ± 25 V

On-Resistenz (RDS (ON)): 295 Mω @ 6a, 10 V

Drainstrom (ID): 12a @ 25 ° C

Eingangskapazität (CISS): 800 PF @ 100V

Leistungsdissipation (TC): 90W

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Entworfen und hergestellt nach qualitativ hochwertigen Standards

Kompatibilität

Geeignet für verschiedene Leistungsumwandlungs- und Steuerungsanwendungen

Anwendungsbereiche

Stromversorgungsversorgung

Motor fährt

Wechselrichter

Haushaltsgeräte

Industrieausrüstung

Produktlebenszyklus

Aktuelles Produktionsmodell

Austausch- oder Upgrade -Optionen können in Zukunft verfügbar sein

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete thermische Leistung und Leistungsdichte

Schnelle Schaltfähigkeit für hohe Effizienz

Robustes und zuverlässiges Design

Geeignet für eine breite Palette von Stromumrechnungsanwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STB18N60DM2.

Produkteigenschaften STB18N60M2 STB18NM60ND STB18NM60N STB18N65M5
Artikelnummer STB18N60M2 STB18NM60ND STB18NM60N STB18N65M5
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Technologie - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Vgs (Max) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Rds On (Max) @ Id, Vgs - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Serie - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Drain-Source-Spannung (Vdss) - - - -
Verlustleistung (max) - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Typ FET - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
VGS (th) (Max) @ Id - - - -
FET-Merkmal - - - -

STB18N60DM2 Datenblatt PDF

Laden Sie STB18N60DM2 PDF -Datenblätter und STMicroelectronics -Dokumentation für STB18N60DM2 - STMicroelectronics herunter.

Datenblätter
STB18N60DM2.pdf
PCN -Baugruppe/Herkunft
Wafer 15/Feb/2019.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf
