ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTD140N6F7

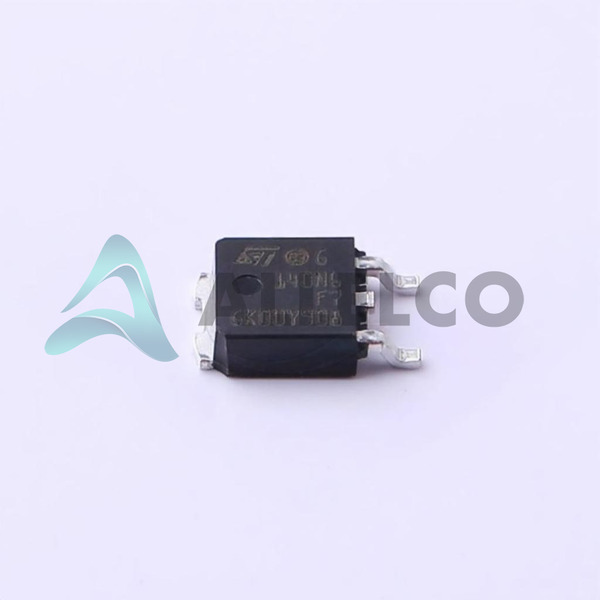

STD140N6F7 Image
STD140N6F7 Image - 1STD140N6F7 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STD140N6F7 - STMicroelectronics

Hersteller Artikelnummer
STD140N6F7
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STD140N6F7
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 60V 80A DPAK
Verpackung
DPAK
Datenblatt
1.STD140N6F7.pdf ...

Datenblätter

STD140N6F7 Datasheet.pdf

PCN -Baugruppe/Herkunft

STx220N6F7/STx140xx 10/Oct/2021.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 53250
  • Einzelpreis: $0.854
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.854 $0.85
10+ $0.834 $8.34
30+ $0.821 $24.63
100+ $0.808 $80.80
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STD140N6F7 Tech -Spezifikationen
STMicroelectronics - STD140N6F7 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STD140N6F7

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse DPAK
Serie STripFET™
Rds On (Max) @ Id, Vgs 3.8mOhm @ 40A, 10V
Verlustleistung (max) 134W (Tc)
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 175°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 3100 pF @ 30 V
Gate Charge (Qg) (Max) @ Vgs 55 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 60 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 80A (Tc)
Grundproduktnummer STD140

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STD140N6F7

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-MOSFET-Transistor

Produktfunktionen und Leistung

Kontinuierlicher Abflussstrom (TC) von 80A

Sehr niedrige On-Resistenz von 3,8 mΩ @ 40a, 10 V

Breiter Betriebstemperaturbereich von -55 ° C bis 175 ° C

Hochspannungshandhabungsfähigkeit bis zu 60 V

Niedrige Eingangskapazität von 3100PF

Maximale Leistungsabteilung von 134W

Produktvorteile

Ausgezeichnete thermische Leistung

Hohe Effizienz

Kompaktes und platzsparendes DPAK-Paket

Geeignet für Hochleistungsschaltanwendungen

Wichtige technische Parameter

Drain-Source-Spannung (VDSS): 60 V

Gate-Source-Spannung (VGS): ± 20 V

On-Resistenz (RDS (ON)): 3,8 mΩ @ 40A, 10 V

Kontinuierlicher Abflussstrom (TC): 80A

Eingangskapazität (CISS): 3100PF @ 30V

Leistungsdissipation (TC): 134W

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Zuverlässige MOSFET -Technologie

Kompatibilität

Kann in einer Vielzahl von Hochleistungsschaltanwendungen verwendet werden

Anwendungsbereiche

Netzteile

Motor fährt

Wechselrichter

Konverter

Industrie- und Automobilanwendungen

Produktlebenszyklus

Derzeit in Produktion.Austausch und Upgrades können in Zukunft verfügbar sein.

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete thermische Leistung und Effizienz

Kompaktes DPAK -Paket

Breiter Betriebstemperaturbereich

Hochleistungshandhabungsfähigkeit

Geeignet für Hochleistungsschaltanwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STD140N6F7.

Produkteigenschaften STD14NM50N STD14NM50NAG STD13N60M2 STD13N60M6
Artikelnummer STD14NM50N STD14NM50NAG STD13N60M2 STD13N60M6
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
VGS (th) (Max) @ Id - - - -
Vgs (Max) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
FET-Merkmal - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Gate Charge (Qg) (Max) @ Vgs - - - -
Verlustleistung (max) - - - -
Technologie - - - -
Serie - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Drain-Source-Spannung (Vdss) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Typ FET - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Rds On (Max) @ Id, Vgs - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -

STD140N6F7 Datenblatt PDF

Laden Sie STD140N6F7 PDF -Datenblätter und STMicroelectronics -Dokumentation für STD140N6F7 - STMicroelectronics herunter.

Datenblätter
STD140N6F7 Datasheet.pdf
PCN -Baugruppe/Herkunft
STx220N6F7/STx140xx 10/Oct/2021.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf
