ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTP24N60M2

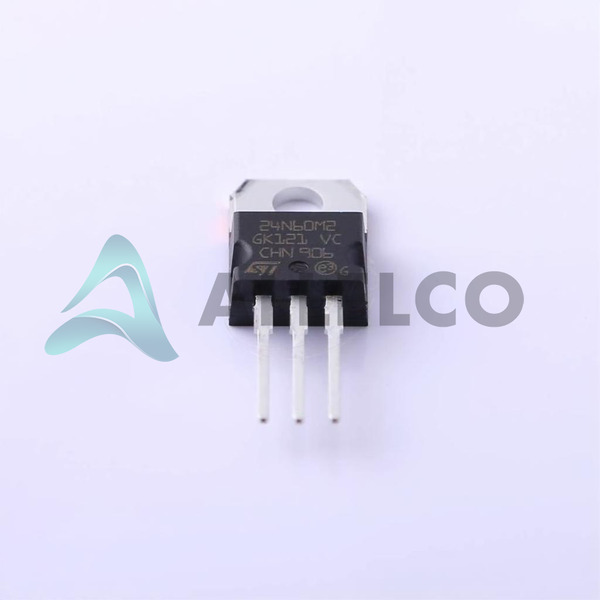

STP24N60M2 Image
STP24N60M2 Image - 1STP24N60M2 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STP24N60M2 - STMicroelectronics

Hersteller Artikelnummer
STP24N60M2
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STP24N60M2
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 600V 18A TO220
Verpackung
TO-220
Datenblatt
1.STP24N60M2.pdf ...

Datenblätter

STx24N60M2.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 21997
  • Einzelpreis: $0.858
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.858 $0.86
10+ $0.718 $7.18
30+ $0.641 $19.23
100+ $0.554 $55.40
500+ $0.515 $257.50
1000+ $0.497 $497.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STP24N60M2 Tech -Spezifikationen
STMicroelectronics - STP24N60M2 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STP24N60M2

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4V @ 250µA
Vgs (Max) ±25V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse TO-220
Serie MDmesh™ II Plus
Rds On (Max) @ Id, Vgs 190mOhm @ 9A, 10V
Verlustleistung (max) 150W (Tc)
Verpackung / Gehäuse TO-220-3
Paket Tube
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Through Hole
Eingabekapazität (Ciss) (Max) @ Vds 1060 pF @ 100 V
Gate Charge (Qg) (Max) @ Vgs 29 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 600 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 18A (Tc)
Grundproduktnummer STP24

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STP24N60M2

Hersteller

Stmicroelektronik

Einführung

Der STP24N60M2 ist ein Hochleistungs-N-Kanal-Leistungs-MOSFET mit einer Spannung von Abfluss-zu-Quellen von 600 V und einer kontinuierlichen Abflussstroms von 18a.

Produktfunktionen und Leistung

Arbeitet bei Hochspannungen bis zu 600 V

Bietet eine hohe Stromhandhabung von bis zu 18a

Bietet niedrige vorbeständige 190 mΩ

Merkmale niedrige Eingangskapazität von 1060PF

Unterstützt einen breiten Betriebstemperaturbereich von -55 ° C bis 150 ° C.

Produktvorteile

Hervorragende Schaltleistung

Hochleistungsdichte

Zuverlässiges und langlebiges Design

Geeignet für Hochspannungsanwendungen mit hoher Stromanwendungen

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 600 V

Gate-to-Source-Spannung (VGS): ± 25 V

On-Resistenz (RDS (ON)): 190 mΩ

Kontinuierlicher Abflussstrom (ID): 18a

Eingangskapazität (CISS): 1060PF

Leistungsdissipation (TC): 150W

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Zuverlässiges Durchleitungs-TO-220-Paket

Kompatibilität

Kompatibel mit einer Vielzahl von elektronischen Schaltungen und Systemen

Anwendungsbereiche

Stromversorgungsversorgung

Motor fährt

Wechselrichter

Industrie- und Unterhaltungselektronik

Produktlebenszyklus

Derzeit verfügbar

Keine Pläne für die Absetzen

Austausch- oder Upgrade -Optionen können verfügbar sein

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hochspannungs- und Stromhandhabungsfähigkeiten

Ausgezeichnete Schaltleistung und Effizienz

Zuverlässiges und langlebiges Design

Kompatibilität mit verschiedenen elektronischen Systemen

Geeignet für eine Vielzahl von Hochleistungsanwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STP24N60M2.

Produkteigenschaften STP24N60DM2 STP24N65M2 STP24NM60N STP24NM65N
Artikelnummer STP24N60DM2 STP24N65M2 STP24NM60N STP24NM65N
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
VGS (th) (Max) @ Id - - - -
Drain-Source-Spannung (Vdss) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Rds On (Max) @ Id, Vgs - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Serie - - - -
FET-Merkmal - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Typ FET - - - -
Technologie - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Befestigungsart - Surface Mount Through Hole Surface Mount
Verlustleistung (max) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Vgs (Max) - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -

STP24N60M2 Datenblatt PDF

Laden Sie STP24N60M2 PDF -Datenblätter und STMicroelectronics -Dokumentation für STP24N60M2 - STMicroelectronics herunter.

Datenblätter
STx24N60M2.pdf
PCN -Design/Spezifikation
Mult Dev Adv Material Notice 8/Apr/2019.pdf
PCN -Baugruppe/Herkunft
TO-220 Capacity Expansion 18/Jun/2013.pdf
