ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTW20NK50Z

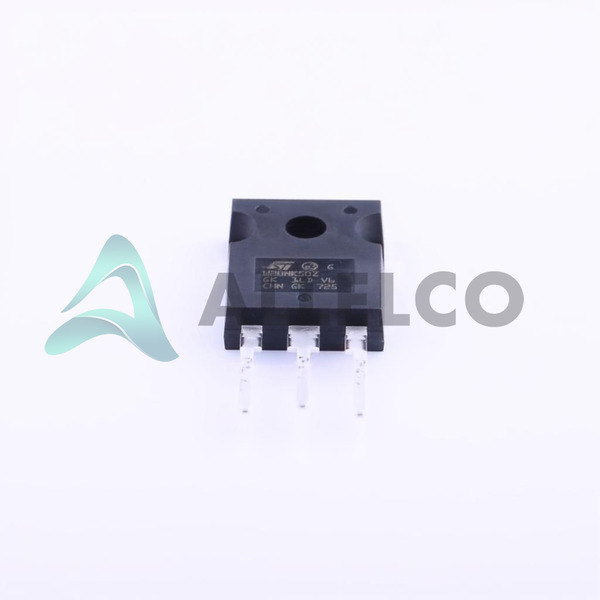

STW20NK50Z Image
STW20NK50Z Image - 1STW20NK50Z Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STW20NK50Z - STMicroelectronics

Hersteller Artikelnummer
STW20NK50Z
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STW20NK50Z
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 500V 17A TO247-3
Verpackung
TO-247-3
Datenblatt
1.STW20NK50Z.pdf ...

Datenblätter

STW20NK50Z.pdf

PCN -Baugruppe/Herkunft

IPG/14/8475 16/May/2014.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 19070
  • Einzelpreis: $1.856
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.856 $1.86
10+ $1.605 $16.05
30+ $1.449 $43.47
100+ $1.288 $128.80
500+ $1.215 $607.50
1000+ $1.183 $1,183.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STW20NK50Z Tech -Spezifikationen
STMicroelectronics - STW20NK50Z Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STW20NK50Z

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4.5V @ 100µA
Vgs (Max) ±30V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse TO-247-3
Serie SuperMESH™
Rds On (Max) @ Id, Vgs 270mOhm @ 8.5A, 10V
Verlustleistung (max) 190W (Tc)
Verpackung / Gehäuse TO-247-3
Paket Tube
Produkteigenschaften Eigenschaften
Betriebstemperatur 150°C (TJ)
Befestigungsart Through Hole
Eingabekapazität (Ciss) (Max) @ Vds 2600 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 119 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 500 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 17A (Tc)
Grundproduktnummer STW20

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STW20NK50Z

Hersteller

Stmicroelektronik

Einführung

Hochspannungs-Hochleistungs-MOSFET-Transistor

Produktfunktionen und Leistung

N-Kanal-Mosfet

500 V Drain-Source-Spannung

17a kontinuierlicher Abflussstrom

270 mΩ Maximal On-Resistenz

2600PF Maximale Eingangskapazität

190W maximale Leistung Dissipation

150 ° C Maximale Anschlusstemperatur

ROHS3 -konform

Produktvorteile

Effiziente und zuverlässige Stromschaltung

Geeignet für Hochspannungsanwendungen, Hochleistungsanwendungen

Niedriger Aufnahmebereich bei geringem Stromverlust

Kompaktes TO-247-3-Paket

Wichtige technische Parameter

Drain-Source-Spannung (VDSS): 500 V

Gate-Source-Spannung (VGS): ± 30 V

On-Resistenz (RDS (ON)): 270 mΩ @ 8,5A, 10 V

Kontinuierlicher Abflussstrom (ID): 17a @ 25 ° C

Eingangskapazität (CISS): 2600PF @ 25V

Leistungsdissipation (PTOT): 190W @ TC

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Zuverlässiges TO-247-3-Paket

Kompatibilität

Geeignet für den Einsatz in Hochleistungsschaltanwendungen

Anwendungsbereiche

Netzteile

Motor fährt

Wechselrichter

Schweißausrüstung

Industrie- und Unterhaltungselektronik

Produktlebenszyklus

Derzeit verfügbar

Keine bekannten Absachenpläne

Hauptgründe zur Auswahl

Hochspannung und Stromfähigkeit

Niedrige vor Ort für hohe Effizienz

Kompaktes und zuverlässiges Paket

Geeignet für eine Vielzahl von Hochleistungsanwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STW20NK50Z.

Produkteigenschaften STW20NK70Z STW20NM50FD STW20NM50 STW20N95K5
Artikelnummer STW20NK70Z STW20NM50FD STW20NM50 STW20N95K5
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Rds On (Max) @ Id, Vgs - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Typ FET - - - -
Technologie - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Verlustleistung (max) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Serie - - - -
Drain-Source-Spannung (Vdss) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
FET-Merkmal - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Vgs (Max) - - - -
VGS (th) (Max) @ Id - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Befestigungsart - Surface Mount Through Hole Surface Mount

STW20NK50Z Datenblatt PDF

Laden Sie STW20NK50Z PDF -Datenblätter und STMicroelectronics -Dokumentation für STW20NK50Z - STMicroelectronics herunter.

Datenblätter
STW20NK50Z.pdf
PCN -Design/Spezifikation
Mult Dev Adv Material Notice 8/Apr/2019.pdf
PCN -Baugruppe/Herkunft
IPG/14/8475 16/May/2014.pdf
PCN -Verpackung
Box Label Chg 28/Jul/2016.pdf
