ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD17501Q5A

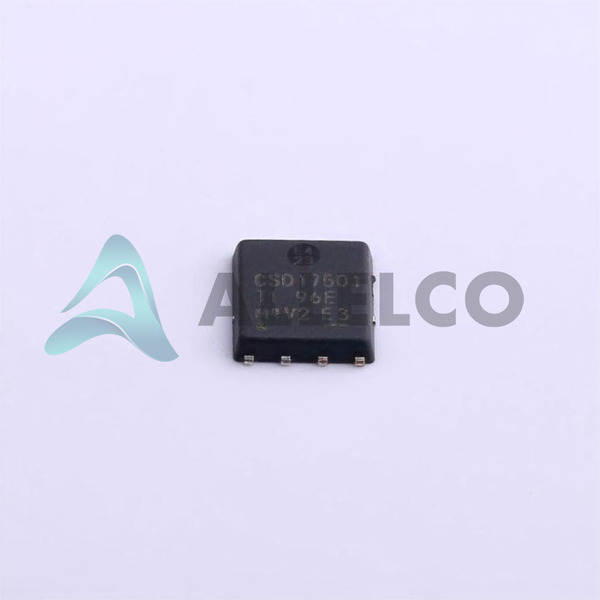

CSD17501Q5A Image
CSD17501Q5A Image - 1CSD17501Q5A Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD17501Q5A - Texas Instruments

Hersteller Artikelnummer
CSD17501Q5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD17501Q5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 30V 100A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 31521
  • Einzelpreis: $1.559
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.559 $1.56
10+ $1.346 $13.46
30+ $1.211 $36.33
100+ $0.983 $98.30
500+ $0.921 $460.50
1000+ $0.895 $895.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD17501Q5A Tech -Spezifikationen
Texas Instruments - CSD17501Q5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD17501Q5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 1.8V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 2.9mOhm @ 25A, 10V
Verlustleistung (max) 3.2W (Ta)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 2630 pF @ 15 V
Gate Charge (Qg) (Max) @ Vgs 17 nC @ 4.5 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 30 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 100A (Tc)
Grundproduktnummer CSD17501

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD17501Q5A

Hersteller

Texas Instrumente

Einführung

Hochleistungs-N-Kanal-MOSFET mit geringem Auftrag und schnellem Umschalten

Produktfunktionen und Leistung

Sehr niedrige vor Ort von 2,9 Milliohm bei 25a, 10 V

100A kontinuierliche Drainstromfähigkeit (TC) Fähigkeit

Hochdrainer-zu-Source-Spannung von 30 V

Breiter Betriebstemperaturbereich von -55 ° C bis 150 ° C

Schneller Umschalten mit niedriger Gate -Ladung von 17 nc bei 4,5 V

Produktvorteile

Ausgezeichnete Leistungseffizienz aufgrund von ultra-niedrigen On-Resistenz

Hochstromabrechnungsfähigkeit

Geeignet für hochfrequente, Hochleistungsdichte-Schaltanwendungen

Robuster Betriebstemperaturbereich

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 30V

Maximale Gate-to-Source-Spannung (VGS): ± 20 V

On-Resistenz (RDS (ON)): 2,9 Milliohms @ 25a, 10V

Kontinuierlicher Abflussstrom (ID): 100A (TC)

Eingangskapazität (CISS): 2630PF @ 15V

Leistungsdissipation (PD): 3.2W (TA)

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Geeignet für verschiedene sicherheitskritische Anwendungen

Kompatibilität

Kompatibel mit Standard -MOSFET -Treibern und -Controllern

Anwendungsbereiche

Hochfrequenz-, Hochleistungsdichte-Schaltanwendungen

Induktive Schaltanwendungen (z. B. Motoren, DC-DC-Konverter)

Automobil-, Industrie- und Unterhaltungselektronik

Produktlebenszyklus

Dieses Produkt befindet sich derzeit in aktiver Produktion und die Verfügbarkeit ist gut.

Austausch oder Upgrades können in Zukunft verfügbar werden, wenn sich die Technologie weiterentwickelt.

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Ausgezeichnete Leistungseffizienz und Leistungsfähigkeit mit hoher Stromverhandlung aufgrund von ultra-niedriger On-Resistenz

Schnelle Schaltleistung mit niedriger Gate-Ladung für Hochfrequenzanwendungen

Robuster Betriebstemperaturbereich für die Verwendung in verschiedenen Umgebungen

Kompatibilität mit Standard -MOSFET -Treibern und -Controllern für eine einfache Integration

ROHS3-Konformität für Sicherheitskritische Anwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD17501Q5A.

Produkteigenschaften CSD17507Q5A CSD17505Q5A CSD17506Q5A CSD17507Q5AT
Artikelnummer CSD17507Q5A CSD17505Q5A CSD17506Q5A CSD17507Q5AT
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Vgs (Max) - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
FET-Merkmal - - - -
VGS (th) (Max) @ Id - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Drain-Source-Spannung (Vdss) - - - -
Rds On (Max) @ Id, Vgs - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Typ FET - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Technologie - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Gate Charge (Qg) (Max) @ Vgs - - - -
Serie - - - -
Verlustleistung (max) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
