ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD17507Q5A

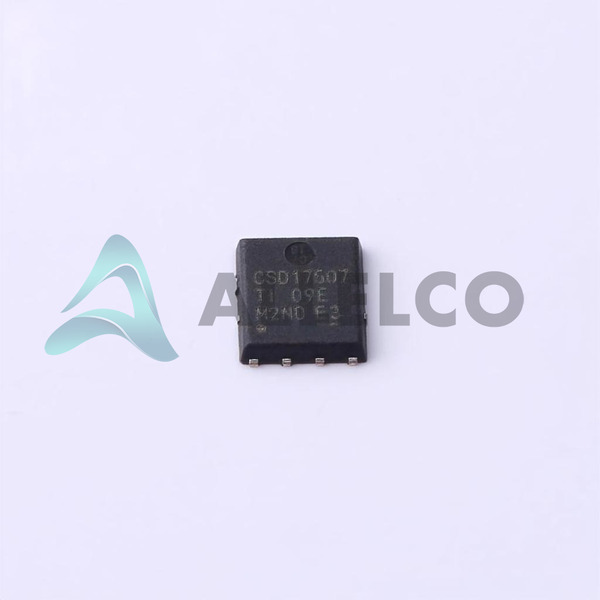

CSD17507Q5A Image
CSD17507Q5A Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD17507Q5A - Texas Instruments

Hersteller Artikelnummer
CSD17507Q5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD17507Q5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 30V 13A/65A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 114700
  • Einzelpreis: $0.639
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.639 $0.64
10+ $0.53 $5.30
30+ $0.476 $14.28
100+ $0.423 $42.30
500+ $0.391 $195.50
1000+ $0.374 $374.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD17507Q5A Tech -Spezifikationen
Texas Instruments - CSD17507Q5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD17507Q5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 2.1V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 10.8mOhm @ 11A, 10V
Verlustleistung (max) 3W (Ta)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 530 pF @ 15 V
Gate Charge (Qg) (Max) @ Vgs 3.6 nC @ 4.5 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 30 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 13A (Ta), 65A (Tc)
Grundproduktnummer CSD17507

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD17507Q5A

Hersteller

Texas Instrumente

Einführung

Der CSD17507Q5A ist ein Hochleistungs-N-Kanal-MOSFET-Transistor aus Texas Instruments, Teil der NexFET-Serie.

Produktfunktionen und Leistung

30-V-Spannung von Abfluss-zu-Source-Bewertung

8mΩ Maximal On-Resistenz bei 11A, 10 V

13a kontinuierlicher Abflussstrom bei 25 ° C

65A kontinuierlicher Abflussstrom bei 100 ° C

530PF Maximale Eingangskapazität bei 15 V

3W maximale Leistungsdissipation bei 25 ° C

Betriebstemperaturbereich zwischen -55 ° C bis 150 ° C.

Produktvorteile

Hervorragende Leistung auf der Resistenz für die effiziente Stromumrechnung

Hochstromabrechnungsfähigkeit

Kompakt 8-VSONP (5x6) Paket

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 30V

Gate-to-Source-Spannung (VGS): ± 20 V

On-Resistenz (RDS (ON)): 10,8 mΩ @ 11A, 10V

Abflussstrom (ID): 13a @ 25 ° C, 65a @ 100 ° C

Eingangskapazität (CISS): 530PF @ 15V

Stromversorgung: 3W @ 25 ° C.

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

ESD -Schutz

Kompatibilität

Kompatibel mit einer Vielzahl von elektronischen Schaltungen und Stromverwaltungsanwendungen

Anwendungsbereiche

Geeignet für den Einsatz in Stromversorgungen, Motorantrieben und anderen Stromumrechnungsanwendungen

Produktlebenszyklus

Derzeit in Produktion

Austausch- oder Upgrade -Optionen können in Zukunft verfügbar sein

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete On-Resistenz und hohe Stromhandhabung für eine effiziente Stromumwandlung

Kompakte Paketgröße und Oberflächenmontagedesign für platzbeschränkte Anwendungen

Breiter Betriebstemperaturbereich für die Verwendung unter verschiedenen Umgebungsbedingungen

ROHS3 Compliance für umweltfreundliches Design

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD17507Q5A.

Produkteigenschaften CSD17507Q5AT CSD17506Q5A CSD17505Q5A CSD17527Q5A
Artikelnummer CSD17507Q5AT CSD17506Q5A CSD17505Q5A CSD17527Q5A
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Drain-Source-Spannung (Vdss) - - - -
Vgs (Max) - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
VGS (th) (Max) @ Id - - - -
Serie - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Technologie - - - -
Rds On (Max) @ Id, Vgs - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
FET-Merkmal - - - -
Typ FET - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Verlustleistung (max) - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
