ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD18513Q5A

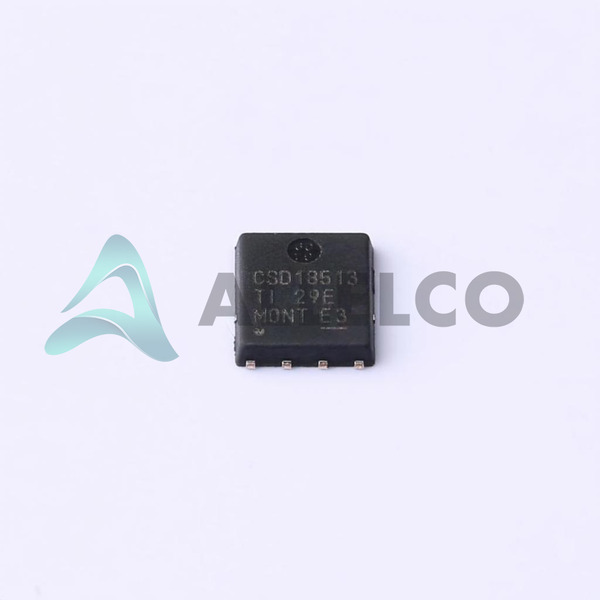

CSD18513Q5A Image
CSD18513Q5A Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD18513Q5A - Texas Instruments

Hersteller Artikelnummer
CSD18513Q5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD18513Q5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 40V 124A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 59560
  • Einzelpreis: $0.638
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.638 $0.64
10+ $0.526 $5.26
30+ $0.471 $14.13
100+ $0.416 $41.60
500+ $0.383 $191.50
1000+ $0.366 $366.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD18513Q5A Tech -Spezifikationen
Texas Instruments - CSD18513Q5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD18513Q5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 2.4V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 5.3mOhm @ 19A, 10V
Verlustleistung (max) 96W (Tc)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 4280 pF @ 20 V
Gate Charge (Qg) (Max) @ Vgs 61 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 40 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 124A (Tc)
Grundproduktnummer CSD18513

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD18513Q5A

Hersteller

Texas Instrumente

Einführung

Hochleistungs-N-Kanal-Nexfet-Power-MOSFET

Produktfunktionen und Leistung

40V Abflussspannung

Ultra-niedriger On-Resistenz von 5,3 mΩ

Kontinuierlicher Abflussstrom bis zu 124a

Schnelle Schaltgeschwindigkeit

Niedrige Torladung von 61 Nc

Kompakt 8-VSONP (5x6) Paket

Produktvorteile

Ausgezeichnete thermische Leistung

Hochleistungsdichte

Effiziente Leistungsumwandlung

Zuverlässiger Betrieb

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 40 V

Maximale Gate-to-Source-Spannung (VGS): ± 20 V

On-Resistenz (RDS (ON)): 5,3 mΩ

Kontinuierlicher Abflussstrom (ID): 124a

Eingangskapazität (CISS): 4280PF

Leistungsdissipation (TC): 96W

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Geeignet für harte Umgebungen (-55 ° C bis 150 ° C)

Kompatibilität

Entwickelt für eine Vielzahl von Stromumrechnungsanwendungen

Anwendungsbereiche

Schaltmodus-Netzteile

Motor fährt

Wechselrichter

Synchron Gleichrichter

Industrie- und Unterhaltungselektronik

Produktlebenszyklus

Dieses Produkt wird aktiv von texanischen Instrumenten unterstützt und nähert sich nicht dem Absetzen.

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Ausgezeichnete Leistungseffizienz und thermische Leistung

Kompaktes Oberflächen-Mount-Paket für Hochdichtedesigns

Zuverlässiger Betrieb in harten Umgebungen

Vielseitige Kompatibilität für verschiedene Leistungskonvertierungsanwendungen

Unterstützt durch das technische Fachwissen und die Unterstützung von Texas Instruments

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD18513Q5A.

Produkteigenschaften CSD18513Q5AT CSD18511Q5AT CSD18514Q5AT CSD18531Q5A
Artikelnummer CSD18513Q5AT CSD18511Q5AT CSD18514Q5AT CSD18531Q5A
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Typ FET - - - -
Verlustleistung (max) - - - -
FET-Merkmal - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Drain-Source-Spannung (Vdss) - - - -
Vgs (Max) - - - -
VGS (th) (Max) @ Id - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Technologie - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Gate Charge (Qg) (Max) @ Vgs - - - -
Serie - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Rds On (Max) @ Id, Vgs - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
