ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD18514Q5AT

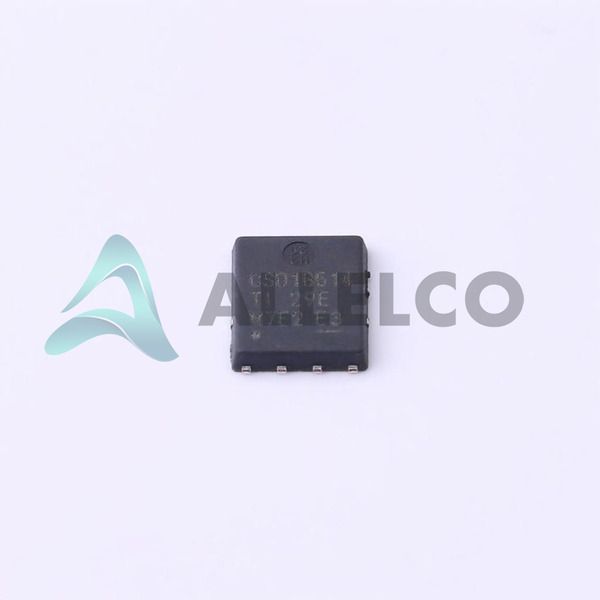

CSD18514Q5AT Image
CSD18514Q5AT Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD18514Q5AT - Texas Instruments

Hersteller Artikelnummer
CSD18514Q5AT
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD18514Q5AT
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 40V 89A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 51270
  • Einzelpreis: $0.852
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.852 $0.85
10+ $0.753 $7.53
30+ $0.683 $20.49
250+ $0.62 $155.00
500+ $0.591 $295.50
1000+ $0.578 $578.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD18514Q5AT Tech -Spezifikationen
Texas Instruments - CSD18514Q5AT Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD18514Q5AT

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 2.4V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 7.9mOhm @ 15A, 10V
Verlustleistung (max) 74W (Tc)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 2683 pF @ 20 V
Gate Charge (Qg) (Max) @ Vgs 40 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 40 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 89A (Tc)
Grundproduktnummer CSD18514

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Affected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD18514Q5AT

Hersteller

Texas Instrumente

Einführung

Der CSD18514Q5AT ist ein einzelner N-Kanal-MOSFET-Transistor aus der NexFET-Serie von Texas Instruments.

Produktfunktionen und Leistung

Niedrige On-Resistenz von 7,9 MOHM @ 15a, 10 V

Hoher kontinuierlicher Abflussstrom von 89a @ 25 ° C

Breiter Betriebstemperaturbereich von -55 ° C bis 150 ° C

Niedrige Eingangskapazität von 2683 PF @ 20V

Maximale Leistungsdissipation von 74W @ TC

Produktvorteile

Hervorragende Effizienz und thermische Leistung

Reduzierte Verluste für Schalt- und Leitungsverluste

Kompakt 8-VSONP (5x6) Paket

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 40 V

Gate-to-Source-Spannung (VGS): ± 20 V

Schwellenspannung (VGS (TH)): 2,4 V @ 250A

Gate Ladung (QG): 40 NC @ 10V

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Sicherheitsbetriebsschutz (SAFE Operating Area)

Kompatibilität

Geeignet für eine Vielzahl von Leistungsumwandlungs- und Steuerungsanwendungen

Anwendungsbereiche

Schaltmodus-Netzteile

Motor fährt

Wechselrichter

Industrie- und Automobilanwendungen

Produktlebenszyklus

Aktuelles Produkt, kein Absetzen geplant

Ersatz- oder Upgrade -Optionen verfügbar

Wichtige Gründe für die Auswahl dieses Produkts

Hervorragende Effizienz und thermische Leistung

Kompaktes und platzsparendes Paket

Zuverlässiges und robustes Design

Geeignet für eine Vielzahl von Stromanwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD18514Q5AT.

Produkteigenschaften CSD18514Q5A CSD18511Q5AT CSD18513Q5AT CSD18531Q5AT
Artikelnummer CSD18514Q5A CSD18511Q5AT CSD18513Q5AT CSD18531Q5AT
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Drain-Source-Spannung (Vdss) - - - -
Technologie - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
VGS (th) (Max) @ Id - - - -
Verlustleistung (max) - - - -
Typ FET - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Serie - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Rds On (Max) @ Id, Vgs - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Antriebsspannung (Max Rds On, Min Rds On) - - - -
FET-Merkmal - - - -
Vgs (Max) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
