ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD18531Q5A

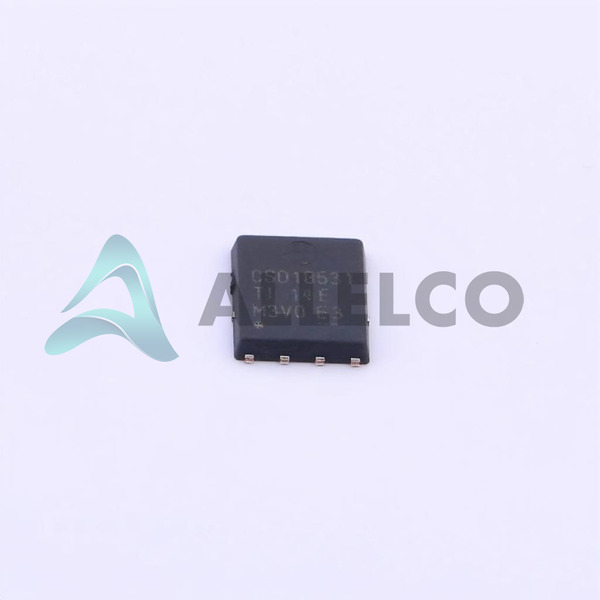

CSD18531Q5A Image
CSD18531Q5A Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD18531Q5A - Texas Instruments

Hersteller Artikelnummer
CSD18531Q5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD18531Q5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 60V 19A/100A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 43630
  • Einzelpreis: $0.66
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.66 $0.66
10+ $0.56 $5.60
30+ $0.505 $15.15
100+ $0.443 $44.30
500+ $0.415 $207.50
1000+ $0.402 $402.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD18531Q5A Tech -Spezifikationen
Texas Instruments - CSD18531Q5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD18531Q5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 2.3V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 4.6mOhm @ 22A, 10V
Verlustleistung (max) 3.1W (Ta), 156W (Tc)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 3840 pF @ 30 V
Gate Charge (Qg) (Max) @ Vgs 43 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 60 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 19A (Ta), 100A (Tc)
Grundproduktnummer CSD18531

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD18531Q5A

Hersteller

Texas Instrumente

Einführung

Hochleistungs-N-Kanal-Leistungs-MOSFET mit geringem Auftrag und hoher Leistungsdichte in einem kleinen VSONP-Paket.

Produktfunktionen und Leistung

Extrem niedrige On-Resistenz (4,6 MΩ max) für hohe Effizienz

Hohe Stromfähigkeit (19 a kontinuierlich, 100 a gepulste)

Sehr niedrige Gate -Ladung (43 nc max) für schnelles Schalten

Breiter Betriebstemperaturbereich (-55 ° C bis 150 ° C)

Kompakt 8-polige VSONP (5x6 mm) Paket

Produktvorteile

Ermöglicht eine hohe Effizienz-Leistungsumwandlung in einem kleinen Fußabdruck

Geeignet für hochstromige, hochfrequente Schaltanwendungen

Robustes Design für zuverlässigen Betrieb in harten Umgebungen

Wichtige technische Parameter

Drain-Source-Spannung (VDSS): 60 V.

Gate-Source-Spannung (VGS): ± 20 V

Aufämterung (RDS (ON)): 4,6 MΩ max

Kontinuierlicher Abflussstrom (ID): 19 A (TA), 100 a (TC)

Eingangskapazität (CISS): 3840 PF Max

Leistungsdissipation (PD): 3,1 W (TA), 156 W (TC)

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Getestet und für zuverlässigen Betrieb qualifiziert

Kompatibilität

Geeignet für eine breite Palette von Leistungsumwandlungs- und Kontrollanwendungen, einschließlich:

DC-DC-Konverter

Motor fährt

Netzteile

Wechselrichter

Beleuchtungsballasts

Anwendungsbereiche

Hocheffiziente Leistungsumwandlung

Hochstromiger, Hochfrequenzwechsel

Industrie-, Automobil- und Unterhaltungselektronik

Produktlebenszyklus

Der CSD18531Q5A ist ein aktives Produkt und nähert sich nicht der Abnahme.Ersatz- oder Upgrade -Optionen sind bei Bedarf verfügbar.

Wichtige Gründe für die Auswahl dieses Produkts

Extrem geringe Aufnahmebereich für hohe Effizienz

Hohe aktuelle Fähigkeit für anspruchsvolle Anwendungen

Schnelle Schaltleistung mit niedriger Gate -Ladung

Kompaktes VSONP-Paket für platzbeschränkte Designs

Breiter Betriebstemperaturbereich für einen robusten Betrieb

ROHS -Konformität für ökologische Nachhaltigkeit

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD18531Q5A.

Produkteigenschaften CSD18531Q5AT CSD18511Q5AT CSD18514Q5AT CSD18513Q5A
Artikelnummer CSD18531Q5AT CSD18511Q5AT CSD18514Q5AT CSD18513Q5A
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Serie - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
VGS (th) (Max) @ Id - - - -
Verlustleistung (max) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
FET-Merkmal - - - -
Rds On (Max) @ Id, Vgs - - - -
Drain-Source-Spannung (Vdss) - - - -
Vgs (Max) - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Technologie - - - -
Typ FET - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Gate Charge (Qg) (Max) @ Vgs - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
