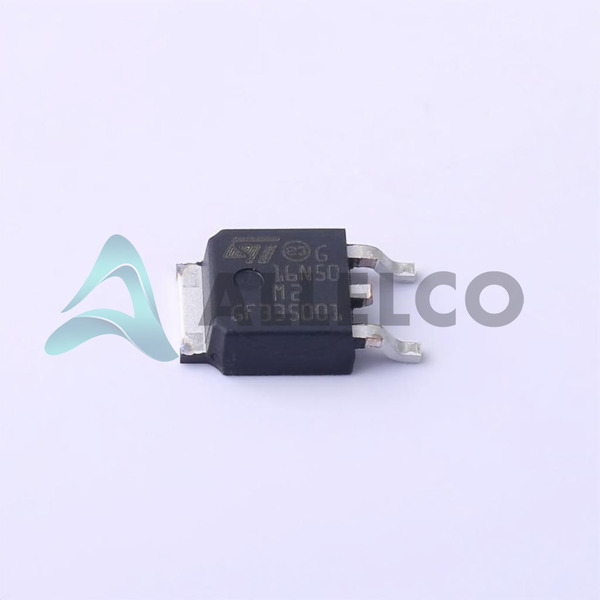

STD16N50M2 Image
STD16N50M2 Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STD16N50M2 - STMicroelectronics

Hersteller Artikelnummer
STD16N50M2
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STD16N50M2
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 500V 13A TO252
Verpackung
TO-252, (D-Pak)
Datenblatt
1.STD16N50M2.pdf ...

Datenblätter

ST(D,F,P)16N50M2.pdf

PCN -Design/Spezifikation

New Lead Frame Design 17/Mar/2023.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 42410
  • Einzelpreis: $1.355
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.355 $1.36
10+ $1.332 $13.32
30+ $1.317 $39.51
100+ $1.302 $130.20
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STD16N50M2 Tech -Spezifikationen
STMicroelectronics - STD16N50M2 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STD16N50M2

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4V @ 250µA
Vgs (Max) ±25V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse TO-252, (D-Pak)
Serie MDmesh™
Rds On (Max) @ Id, Vgs 280mOhm @ 6.5A, 10V
Verlustleistung (max) 110W (Tc)
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 710 pF @ 100 V
Gate Charge (Qg) (Max) @ Vgs 19.5 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 500 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 13A (Tc)
Grundproduktnummer STD16

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STD16N50M2

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-MOSFET für Leistungsumwandlungs- und Motorsteuerungsanwendungen.

Produktfunktionen und Leistung

500 V Drain-Source-Spannung

280 mΩ Maximal On-Resistenz

13a kontinuierlicher Abflussstrom bei 25 ° C

710PF Maximale Eingangskapazität

110W maximale Leistung Dissipation

Breiter Betriebstemperaturbereich: -55 ° C bis 150 ° C

Produktvorteile

Hochspannung, hohe Stromfähigkeit

Niedrige On-Resistenz für effiziente Stromumwandlung

Hohe Zuverlässigkeit und Robustheit

Geeignet für Hochfrequenzschaltanwendungen

Wichtige technische Parameter

Drain-Source-Spannung (VDSS): 500 V

Gate-Source-Spannung (VGS): ± 25 V

On-Resistenz (RDS (ON)): 280 mΩ

Kontinuierlicher Abflussstrom (ID): 13a

Eingangskapazität (CISS): 710PF

Leistungsdissipation (PTOT): 110W

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

TO-252 (D-PAK) Oberflächenmontagepaket

Geeignet für Reflow -Löten

Kompatibilität

Anwendbar für die Leistungsumwandlung, die Motorsteuerung und andere Hochleistungsschaltanwendungen

Anwendungsbereiche

Switch-Mode-Netzteile (SMPS)

Motor fährt

Wechselrichter

Elektrofahrzeuge

Industrieausrüstung

Produktlebenszyklus

Der STD16N50M2 ist ein aktives und weit verbreitetes Produkt von STMICROELECTRONICS.

Ersatz- oder verbesserte Produkte können in Zukunft im Laufe der Technologie erhältlich sein.

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hochspannungs- und Stromhandhabungsfähigkeit

Niedrige On-Resistenz für effiziente Stromumwandlung

Breiter Betriebstemperaturbereich für Zuverlässigkeit

Geeignet für Hochfrequenzschaltanwendungen

ROHS3 Konformität für Umweltfreundlichkeit

Robustes TO-252 (D-PAK) -Paket zur Integration der Oberflächenmontage

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STD16N50M2.

Produkteigenschaften STD16N50M2 STD16N60M2 STD16N65M5 STD16N65M2
Artikelnummer STD16N50M2 STD16N60M2 STD16N65M5 STD16N65M2
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Paket Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
FET-Merkmal - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 13A (Tc) 12A (Tc) 12A (Tc) 11A (Tc)
Eingabekapazität (Ciss) (Max) @ Vds 710 pF @ 100 V 700 pF @ 100 V 1250 pF @ 100 V 718 pF @ 100 V
Vgs (Max) ±25V ±25V ±25V ±25V
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63 TO-252-3, DPak (2 Leads + Tab), SC-63 TO-252-3, DPak (2 Leads + Tab), SC-63 TO-252-3, DPak (2 Leads + Tab), SC-63
Verlustleistung (max) 110W (Tc) 110W (Tc) 90W (Tc) 110W (Tc)
Rds On (Max) @ Id, Vgs 280mOhm @ 6.5A, 10V 320mOhm @ 6A, 10V 299mOhm @ 6A, 10V 360mOhm @ 5.5A, 10V
Befestigungsart Surface Mount Surface Mount Surface Mount Surface Mount
Drain-Source-Spannung (Vdss) 500 V 600 V 650 V 650 V
Grundproduktnummer STD16 STD16 STD16 STD16
Betriebstemperatur -55°C ~ 150°C (TJ) 150°C (TJ) 150°C (TJ) -55°C ~ 150°C (TJ)
Technologie MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Antriebsspannung (Max Rds On, Min Rds On) 10V 10V 10V 10V
VGS (th) (Max) @ Id 4V @ 250µA 4V @ 250µA 5V @ 250µA 4V @ 250µA
Serie MDmesh™ MDmesh™ M2 MDmesh™ V MDmesh™ M2
Typ FET N-Channel N-Channel N-Channel N-Channel
Gate Charge (Qg) (Max) @ Vgs 19.5 nC @ 10 V 19 nC @ 10 V 45 nC @ 10 V 19.5 nC @ 10 V
Supplier Device-Gehäuse TO-252, (D-Pak) DPAK DPAK DPAK

STD16N50M2 Datenblatt PDF

Laden Sie STD16N50M2 PDF -Datenblätter und STMicroelectronics -Dokumentation für STD16N50M2 - STMicroelectronics herunter.

Datenblätter
ST(D,F,P)16N50M2.pdf
PCN -Design/Spezifikation
New Lead Frame Design 17/Mar/2023.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf
