ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTD16N65M2

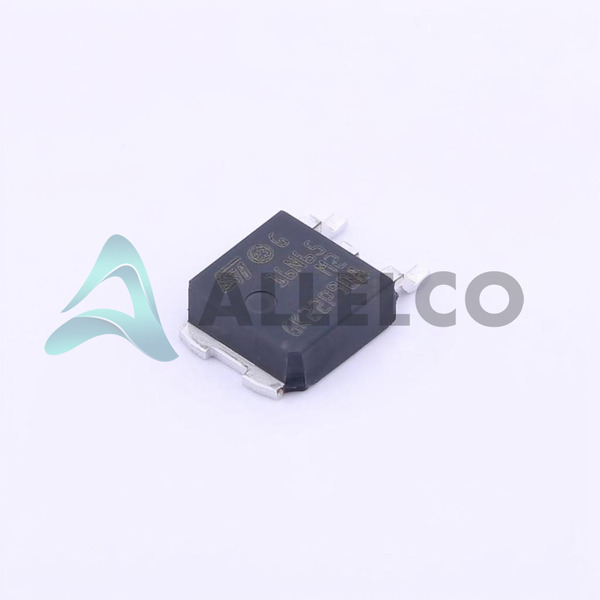

STD16N65M2 Image
STD16N65M2 Image - 1STD16N65M2 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STD16N65M2 - STMicroelectronics

Hersteller Artikelnummer
STD16N65M2
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STD16N65M2
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 650V 11A DPAK
Verpackung
DPAK
Datenblatt
1.STD16N65M2.pdf ...

Datenblätter

STD16N65M2.pdf

PCN -Baugruppe/Herkunft

Assembly Site 22/Dec/2022.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 28532
  • Einzelpreis: $0.427
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.427 $0.43
10+ $0.419 $4.19
30+ $0.413 $12.39
100+ $0.406 $40.60
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STD16N65M2 Tech -Spezifikationen
STMicroelectronics - STD16N65M2 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STD16N65M2

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4V @ 250µA
Vgs (Max) ±25V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse DPAK
Serie MDmesh™ M2
Rds On (Max) @ Id, Vgs 360mOhm @ 5.5A, 10V
Verlustleistung (max) 110W (Tc)
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 718 pF @ 100 V
Gate Charge (Qg) (Max) @ Vgs 19.5 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 650 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 11A (Tc)
Grundproduktnummer STD16

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STD16N65M2

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-Leistungsmosfet im DPAK-Paket

Produktfunktionen und Leistung

650 V Drain-to-Source-Spannung

360 MΩ Maximal On-Resistenz bei 5,5a, 10 V

11a maximal kontinuierlicher Abflussstrom bei 25 ° C

Betriebstemperaturbereich von -55 ° C bis 150 ° C

Niedrige Eingangskapazität von 718 PF bei 100 V

Maximale Leistung von 110 W bei 25 ° C

Produktvorteile

Ausgezeichnete Leistungseffizienz

Hochspannungs- und Stromhandhabungsfähigkeit

Kompakte Dpak -Oberflächenmontagepaket

Geeignet für Hochfrequenzschaltanwendungen

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 650 V

Gate-to-Source-Spannung (VGS): ± 25 V

On-Resistenz (RDS (ON)): 360 Mω @ 5,5A, 10 V

Abflussstrom (ID): 11A (TC)

Eingangskapazität (CISS): 718 PF @ 100V

Leistungsdissipation (PTOT): 110W (TC)

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

DPAK Surface Mount -Paket

Kompatibilität

Oberflächenmontageanwendungen

Anwendungsbereiche

Stromversorgungsversorgung

Motor fährt

Industrielle Elektronik

Telekommunikationsgeräte

Produktlebenszyklus

Aktuelle Produktion

Kein geplanter Abbruch

Ersatz- oder Upgrade -Optionen verfügbar

Wichtige Gründe für die Auswahl dieses Produkts

Hochspannungs- und Stromhandhabungsfähigkeit

Ausgezeichnete Leistungseffizienz und geringe Aufteilung

Kompakte Oberflächenhalterung DPAK -Paket

Geeignet für Hochfrequenzschaltanwendungen

Verfügbarkeit von Ersatz- und Upgrade -Optionen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STD16N65M2.

Produkteigenschaften STD16N65M2 STD16N50M2 STD16N60M2 STD16N65M5
Artikelnummer STD16N65M2 STD16N50M2 STD16N60M2 STD16N65M5
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Grundproduktnummer STD16 STD16 STD16 STD16
Verlustleistung (max) 110W (Tc) 110W (Tc) 110W (Tc) 90W (Tc)
Serie MDmesh™ M2 MDmesh™ MDmesh™ M2 MDmesh™ V
Vgs (Max) ±25V ±25V ±25V ±25V
Betriebstemperatur -55°C ~ 150°C (TJ) -55°C ~ 150°C (TJ) 150°C (TJ) 150°C (TJ)
Paket Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63 TO-252-3, DPak (2 Leads + Tab), SC-63 TO-252-3, DPak (2 Leads + Tab), SC-63 TO-252-3, DPak (2 Leads + Tab), SC-63
Eingabekapazität (Ciss) (Max) @ Vds 718 pF @ 100 V 710 pF @ 100 V 700 pF @ 100 V 1250 pF @ 100 V
Gate Charge (Qg) (Max) @ Vgs 19.5 nC @ 10 V 19.5 nC @ 10 V 19 nC @ 10 V 45 nC @ 10 V
VGS (th) (Max) @ Id 4V @ 250µA 4V @ 250µA 4V @ 250µA 5V @ 250µA
FET-Merkmal - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 11A (Tc) 13A (Tc) 12A (Tc) 12A (Tc)
Antriebsspannung (Max Rds On, Min Rds On) 10V 10V 10V 10V
Drain-Source-Spannung (Vdss) 650 V 500 V 600 V 650 V
Rds On (Max) @ Id, Vgs 360mOhm @ 5.5A, 10V 280mOhm @ 6.5A, 10V 320mOhm @ 6A, 10V 299mOhm @ 6A, 10V
Typ FET N-Channel N-Channel N-Channel N-Channel
Befestigungsart Surface Mount Surface Mount Surface Mount Surface Mount
Supplier Device-Gehäuse DPAK TO-252, (D-Pak) DPAK DPAK
Technologie MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)

STD16N65M2 Datenblatt PDF

Laden Sie STD16N65M2 PDF -Datenblätter und STMicroelectronics -Dokumentation für STD16N65M2 - STMicroelectronics herunter.

Datenblätter
STD16N65M2.pdf
PCN -Baugruppe/Herkunft
Assembly Site 22/Dec/2022.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf
