ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-IGBTs-EinzelSTGF14NC60KD

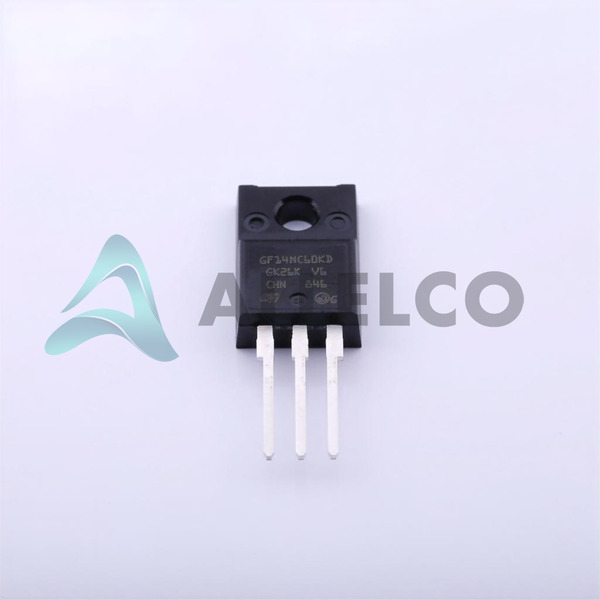

STGF14NC60KD Image
STGF14NC60KD Image - 1STGF14NC60KD Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STGF14NC60KD - STMicroelectronics

Hersteller Artikelnummer
STGF14NC60KD
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STGF14NC60KD
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IGBT 600V 11A 28W TO220FP
Verpackung
TO-220FP
Datenblatt
1.STGF14NC60KD.pdf ...

Datenblätter

STGx14NC60KD.pdf

PCN -Baugruppe/Herkunft

IPG/14/8597 17/Jul/2014.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 39580
  • Einzelpreis: $0.641
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.641 $0.64
10+ $0.628 $6.28
30+ $0.62 $18.60
100+ $0.611 $61.10
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STGF14NC60KD Tech -Spezifikationen
STMicroelectronics - STGF14NC60KD Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STGF14NC60KD

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
Spannung - Kollektor-Emitter-Durchbruch (max) 600 V
VCE (on) (Max) @ Vge, Ic 2.5V @ 15V, 7A
Testbedingung 390V, 7A, 10Ohm, 15V
Td (ein / aus) bei 25 ° C 22.5ns/116ns
Schaltenergie 82µJ (on), 155µJ (off)
Supplier Device-Gehäuse TO-220FP
Serie PowerMESH™
Rückwärts-Erholzeit (Trr) 37 ns
Leistung - max 28 W
Produkteigenschaften Eigenschaften
Verpackung / Gehäuse TO-220-3 Full Pack
Paket Tube
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Through Hole
Eingabetyp Standard
IGBT-Typ -
Gate-Ladung 34.4 nC
Strom - Collector Pulsed (Icm) 50 A
Strom - Kollektor (Ic) (max) 11 A
Grundproduktnummer STGF14

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STGF14NC60KD

Hersteller

Stmicroelektronik

Einführung

Diskretes Halbleiterprodukt

Einzeltransistor IGBT

Produktfunktionen und Leistung

ROHS3 -konform

To-220FP-Paket

PowerMesh -Serie

Betriebstemperatur: -55 ° C bis 150 ° C

Leistungsbewertung: 28W

Collector-Emitter-Breakdown-Spannung: 600 V

Sammlerstrom (max): 11a

Collector-Emitter-Sättigungsspannung: 2,5 V @ 15V, 7a

Reverse -Wiederherstellungszeit: 37ns

Torladung: 34,4nc

Gepulster Sammlerstrom: 50a

Energiewechsel: 82 μJ (Ein), 155 μj (aus)

Zeitschalt-/Aus-Verzögerungszeit: 22,5 ns/116ns

Produktvorteile

Hochleistungsdichte

Schnelle Schaltgeschwindigkeit

Niedrige Leitungsverluste

Hohe Zuverlässigkeit

Wichtige technische Parameter

Spannungsbewertung

Aktuelle Bewertung

Switching -Parameter

Wärmeeigenschaften

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Qualitätsqualität

Kompatibilität

Kompatibel mit Standard -IGBT -Anwendungen

Anwendungsbereiche

Power -Konverter

Motor fährt

Induktionsheizung

Unterbrechungsfreie Stromversorgungen (UPS)

Schweißausrüstung

Produktlebenszyklus

Derzeit verfügbar

Keine Abnahme geplant

Ersatz-/Upgrade -Optionen verfügbar

Wichtige Gründe für die Auswahl dieses Produkts

Hohe Leistung

Zuverlässigkeit

Effizienz

Breite Kompatibilität

Bewährte Technologie

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STGF14NC60KD.

Produkteigenschaften STGF19NC60KD STGF10NC60KD STGF10NC60HD STGF12NB60KD
Artikelnummer STGF19NC60KD STGF10NC60KD STGF10NC60HD STGF12NB60KD
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Leistung - max - - - -
Td (ein / aus) bei 25 ° C - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Schaltenergie - - - -
Gate-Ladung - - - -
IGBT-Typ - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Strom - Kollektor (Ic) (max) - - - -
VCE (on) (Max) @ Vge, Ic - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Spannung - Kollektor-Emitter-Durchbruch (max) - - - -
Eingabetyp - - - Differential
Testbedingung - - - -
Strom - Collector Pulsed (Icm) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Serie - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Rückwärts-Erholzeit (Trr) - - - -

STGF14NC60KD Datenblatt PDF

Laden Sie STGF14NC60KD PDF -Datenblätter und STMicroelectronics -Dokumentation für STGF14NC60KD - STMicroelectronics herunter.

Datenblätter
STGx14NC60KD.pdf
PCN -Baugruppe/Herkunft
IPG/14/8597 17/Jul/2014.pdf
PCN -Verpackung
Box Label Chg 28/Jul/2016.pdf
