ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD16570Q5B

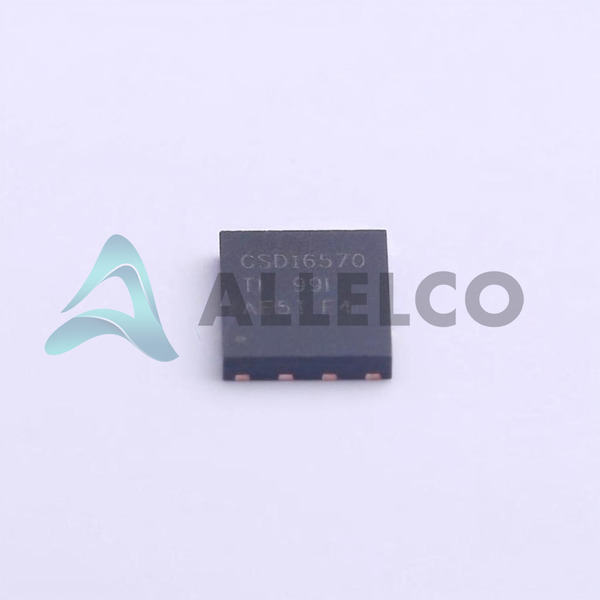

CSD16570Q5B Image
CSD16570Q5B Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD16570Q5B - Texas Instruments

Hersteller Artikelnummer
CSD16570Q5B
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD16570Q5B
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 25V 100A 8VSON
Verpackung
8-VSON-CLIP (5x6)
Datenblatt
1.CSD16570Q5B.pdf ...
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 31956
  • Einzelpreis: $0.653
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.653 $0.65
10+ $0.638 $6.38
30+ $0.628 $18.84
100+ $0.618 $61.80
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD16570Q5B Tech -Spezifikationen
Texas Instruments - CSD16570Q5B Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD16570Q5B

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 1.9V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSON-CLIP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 0.59mOhm @ 50A, 10V
Verlustleistung (max) 3.2W (Ta), 195W (Tc)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 14000 pF @ 12 V
Gate Charge (Qg) (Max) @ Vgs 250 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 25 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 100A (Ta)
Grundproduktnummer CSD16570

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD16570Q5B

Hersteller

Texas Instrumente

Einführung

Hochleistungsleistung MOSFET mit NEXFET-Technologie für effiziente Stromumrechnungsanwendungen.

Produktfunktionen und Leistung

Niedrige On-Resistenz (RDS (ON)) von 0,59 MΩ für hohe Effizienz

Hohe Stromfähigkeit von 100A kontinuierlicher Abflussströmung

Breiter Betriebstemperaturbereich von -55 ° C bis 150 ° C

Schnelle Schalteigenschaften für den Hochfrequenzbetrieb

Niedrige Gate -Ladung (QG) von 250 NC für ein effizientes Fahren

Produktvorteile

Hervorragende thermische Management- und Leistungsdichte

Reduzierte Leitung und Schaltverluste für eine verbesserte Effizienz

Zuverlässige Leistung in Hochtemperaturumgebungen

Kompaktpaketdesign für platzbeschränke Anwendungen

Wichtige technische Parameter

Drain-to-Source-Spannung (VDS): 25 V

Gate-to-Source-Spannung (VGS): ± 20 V

On-Resistenz (RDS (ON)): 0,59 Mω @ 50a, 10 V

Kontinuierlicher Abflussstrom (ID): 100a

Eingabekapazität (CISS): 14.000 PF @ 12V

Leistungsdissipation (PD): 3.2W (TA), 195W (TC)

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Für einen zuverlässigen und sicheren Betrieb ausgelegt

Kompatibilität

Geeignet für eine breite Palette von Leistungsumrechnungsanwendungen, einschließlich DC-DC-Konverter, Motorantrieben und Netzteilen.

Anwendungsbereiche

Hocheffiziente Leistungsumwandlung

Industrie- und Automobilelektronik

Telekommunikations- und Server -Stromsysteme

Erneuerbare Energiesysteme

Produktlebenszyklus

Derzeit verfügbares Produkt

Austauschoptionen und Upgrades können verfügbar sein. Weitere Informationen finden Sie in Texas Instruments, um die neuesten Informationen zu erhalten.

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete Leistungseffizienz und thermisches Management

Hohe Stromfähigkeit und breitem Betriebstemperaturbereich

Schnelle Schalteigenschaften für den Hochfrequenzbetrieb

Kompaktpaketdesign für platzbeschränke Anwendungen

Zuverlässige und sichere Leistung unter verschiedenen Betriebsbedingungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD16570Q5B.

Produkteigenschaften CSD16570Q5BT CSD16556Q5B CSD16415Q5 CSD17302Q5A
Artikelnummer CSD16570Q5BT CSD16556Q5B CSD16415Q5 CSD17302Q5A
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Typ FET - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Verlustleistung (max) - - - -
Serie - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Drain-Source-Spannung (Vdss) - - - -
VGS (th) (Max) @ Id - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
FET-Merkmal - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Technologie - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Rds On (Max) @ Id, Vgs - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Vgs (Max) - - - -

CSD16570Q5B Datenblatt PDF

Laden Sie CSD16570Q5B PDF -Datenblätter und Texas Instruments -Dokumentation für CSD16570Q5B - Texas Instruments herunter.
