ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD17302Q5A

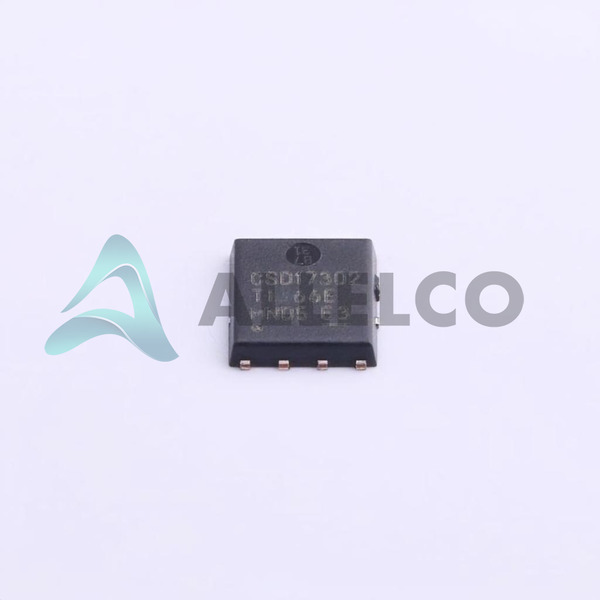

CSD17302Q5A Image
CSD17302Q5A Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD17302Q5A - Texas Instruments

Hersteller Artikelnummer
CSD17302Q5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD17302Q5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 30V 16A/87A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 92290
  • Einzelpreis: $0.99
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.99 $0.99
10+ $0.841 $8.41
30+ $0.758 $22.74
100+ $0.666 $66.60
500+ $0.624 $312.00
1000+ $0.605 $605.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD17302Q5A Tech -Spezifikationen
Texas Instruments - CSD17302Q5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD17302Q5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 1.7V @ 250µA
Vgs (Max) +10V, -8V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 7.9mOhm @ 14A, 8V
Verlustleistung (max) 3W (Ta)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 950 pF @ 15 V
Gate Charge (Qg) (Max) @ Vgs 7 nC @ 4.5 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 3V, 8V
Drain-Source-Spannung (Vdss) 30 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 16A (Ta), 87A (Tc)
Grundproduktnummer CSD17302

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Affected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD17302Q5A

Hersteller

Texas Instrumente

Einführung

Der CSD17302Q5A ist ein Hochleistungs-N-Kanal-MOSFET-Transistor aus der NexFET-Serie von Texas Instruments.

Produktfunktionen und Leistung

30-V-Drain-zu-Source-Spannung

9 MΩ Maximal On-Resistenz bei 14a, 8-V-Torantrieb

16A kontinuierlicher Abflussstrom bei 25 ° C Umgebungstemperatur

87A kontinuierlicher Abflussstrom bei 25 ° C -Falltemperatur

950 PF Maximale Eingangskapazität bei 15 V

3W maximale Leistungsdissipation bei 25 ° C Umgebungstemperatur

-55 ° C bis 150 ° C Betriebstemperaturbereich

Produktvorteile

Hervorragende Leistung auf der Resistenz für die effiziente Stromumrechnung

Hochstromabrechnungsfähigkeit

Kompakt 8-VSONP (5x6) Paket

Wichtige technische Parameter

MOSFET -Technologie

N-Kanal-FET-Typ

7 V Maximale Gate-to-Source-Schwellenspannung bei 250a

3 bis 8 V Gate Antriebsspannungsbereich

7 NC Maximale Torladung bei 4,5 V

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Oberflächenmontagepaket

Kompatibilität

Kompatibel mit Standard -MOSFET -Gate -Treibern und Steuerungsschaltungen

Anwendungsbereiche

Stromversorgungsversorgung

DC-DC-Konverter

Motor fährt

Wechselrichter

Allgemeine Stromverwaltungsanwendungen

Produktlebenszyklus

Derzeit in Produktion

Keine bekannten Pläne für den Absetzen

Austausch- oder Upgrade -Optionen können bei Texas Instruments erhältlich sein

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hervorragende Leistung vor Ort und Effizienz

Hochstromabrechnungsfähigkeit

Kompaktes und thermisch effizientes Paket

Breiter Betriebstemperaturbereich

ROHS -Einhaltung der Umweltsicherheit

Kompatibilität mit Standard -MOSFET -Steuerungsschaltungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD17302Q5A.

Produkteigenschaften CSD17307Q5A CSD17301Q5A CSD17306Q5A CSD17305Q5A
Artikelnummer CSD17307Q5A CSD17301Q5A CSD17306Q5A CSD17305Q5A
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Typ FET - - - -
VGS (th) (Max) @ Id - - - -
Technologie - - - -
Drain-Source-Spannung (Vdss) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Gate Charge (Qg) (Max) @ Vgs - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Rds On (Max) @ Id, Vgs - - - -
Verlustleistung (max) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Vgs (Max) - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
FET-Merkmal - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Serie - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
