ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD17301Q5A

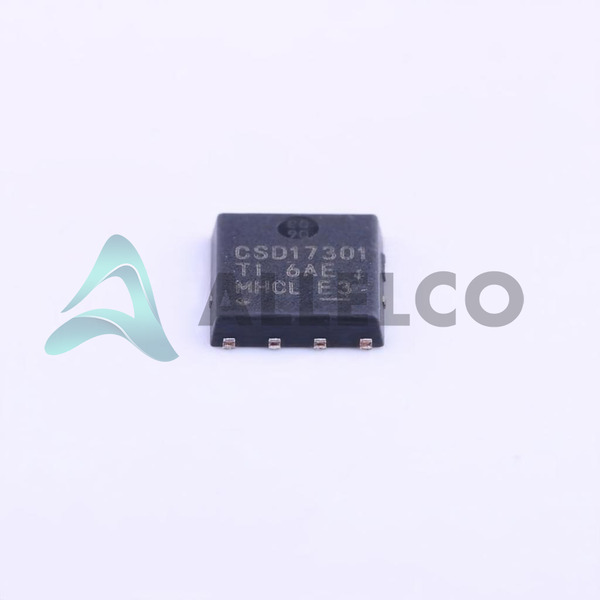

CSD17301Q5A Image
CSD17301Q5A Image - 1CSD17301Q5A Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD17301Q5A - Texas Instruments

Hersteller Artikelnummer
CSD17301Q5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD17301Q5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 30V 28A/100A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 49950
  • Einzelpreis: $0.965
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.965 $0.97
10+ $0.822 $8.22
30+ $0.744 $22.32
100+ $0.627 $62.70
500+ $0.588 $294.00
1000+ $0.57 $570.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD17301Q5A Tech -Spezifikationen
Texas Instruments - CSD17301Q5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD17301Q5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 1.55V @ 250µA
Vgs (Max) +10V, -8V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 2.6mOhm @ 25A, 8V
Verlustleistung (max) 3.2W (Ta)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 3480 pF @ 15 V
Gate Charge (Qg) (Max) @ Vgs 25 nC @ 4.5 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 3V, 8V
Drain-Source-Spannung (Vdss) 30 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 28A (Ta), 100A (Tc)
Grundproduktnummer CSD17301

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD17301Q5A

Hersteller

Texas Instrumente

Einführung

Der CSD17301Q5A ist ein Hochleistungs-Single N-Kanal-MOSFET-Transistor aus Texas Instruments.

Produktfunktionen und Leistung

30-V-Spannung von Abfluss-zu-Source-Bewertung

Niedrig auf Beständigkeit von 2,6 Milliohm bei 25a, 8 V.

28A kontinuierlicher Abflussstrom bei 25 ° C Umgebungstemperatur

100A kontinuierlicher Abflussstrom bei 100 ° C -Falltemperatur

Eingabekapazität von 3480 PF bei 15 V

2W maximale Leistung Dissipation

Produktvorteile

Ausgezeichnete Leistungseffizienz aufgrund von geringer Aufteilung

Hochstromabrechnungsfähigkeit

Kompakt 8-VSONP (5x6) Paket

Wichtige technische Parameter

VDSS: 30V

VGS (max): +10 V, -8v

RDS auf (max) @ id, vgs: 2.6mohm @ 25a, 8v

ID (kontinuierlich) bei 25 ° C: 28a, @ 100 ° C: 100a

Ciss (max) @ vds: 3480 pF @ 15V

Leistungsdissipation (max): 3.2W

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Geeignet für Hochtemperaturanwendungen bis zu 150 ° C-Anschlusstemperatur

Kompatibilität

Kompatibel mit einer Vielzahl von Stromversorgungs- und Motorkontrollanwendungen

Anwendungsbereiche

Netzteile

Konverter

Motor fährt

Industrieautomatisierung

Geräte

Produktlebenszyklus

Der CSD17301Q5A ist ein aktiv unterstütztes Produkt von Texas Instruments.

Austausch und Upgrades können in Zukunft verfügbar sein, wenn sich die Technologie entwickelt.

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete Leistungseffizienz und hohe Stromfähigkeiten aufgrund der geringen Aufteilung

Kompakte Paketgröße für platzbeschränkte Designs

Geeignet für Hochtemperaturanwendungen

Robustes Design und ROHS3 -Einhaltung der Zuverlässigkeit

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD17301Q5A.

Produkteigenschaften CSD17302Q5A CSD17307Q5A CSD17306Q5A CSD17305Q5A
Artikelnummer CSD17302Q5A CSD17307Q5A CSD17306Q5A CSD17305Q5A
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Technologie - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Drain-Source-Spannung (Vdss) - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Gate Charge (Qg) (Max) @ Vgs - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Rds On (Max) @ Id, Vgs - - - -
Verlustleistung (max) - - - -
Vgs (Max) - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Serie - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
FET-Merkmal - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Typ FET - - - -
VGS (th) (Max) @ Id - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
