ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD17555Q5A

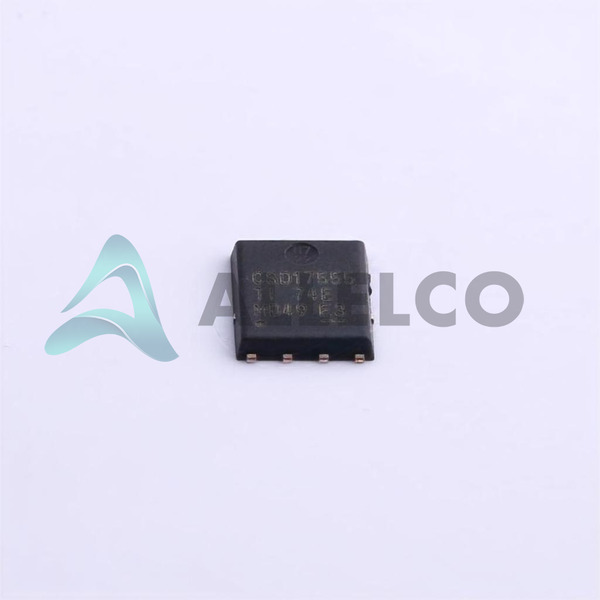

CSD17555Q5A Image
CSD17555Q5A Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD17555Q5A - Texas Instruments

Hersteller Artikelnummer
CSD17555Q5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD17555Q5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 30V 24A/100A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 66540
  • Einzelpreis: $1.933
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.933 $1.93
10+ $1.672 $16.72
30+ $1.509 $45.27
100+ $1.342 $134.20
500+ $1.256 $628.00
1000+ $1.223 $1,223.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD17555Q5A Tech -Spezifikationen
Texas Instruments - CSD17555Q5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD17555Q5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 1.9V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 2.7mOhm @ 25A, 10V
Verlustleistung (max) 3W (Ta)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 4650 pF @ 15 V
Gate Charge (Qg) (Max) @ Vgs 28 nC @ 4.5 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 30 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 24A (Ta), 100A (Tc)
Grundproduktnummer CSD17555

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD17555Q5A

Hersteller

Texas Instrumente

Einführung

Der CSD17555Q5A ist eine Hochleistungs-N-Kanal-MOSFET aus der NexFET-Serie von Texas Instruments, die für Hochleistungsschaltanwendungen ausgelegt ist.

Produktfunktionen und Leistung

30 V Drain-to-Source-Spannung (VDSS)

Niedrige On-Resistenz (RDS (ON)) von 2,7 mΩ @ 25a, 10 V

Hohe Stromfähigkeit von 24a (TA) und 100A (TC)

Niedrige Gate -Ladung (QG) von 28 NC @ 4,5 V

Breiter Betriebstemperaturbereich von -55 ° C bis 150 ° C

Produktvorteile

Ausgezeichnete Leistungsdichte und Effizienz

Verbessertes thermisches Management

Reduzierte Schaltverluste

Zuverlässige und robuste Leistung

Wichtige technische Parameter

VDSS: 30V

VGS (max): ± 20 V

RDS (ON) (max) @ id, vgs: 2,7mΩ @ 25a, 10V

ID (kontinuierlich) bei 25 ° C: 24a (TA), 100A (TC)

Ciss (max) @ vds: 4650pf @ 15V

Leistungsdissipation (max): 3W (TA)

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Zuverlässiges und langlebiges Design

Kompatibilität

Oberflächenmontagepaket (8-VSONP 5x6)

Kompatibel mit Hochleistungsschaltanwendungen

Anwendungsbereiche

Netzteile

Motor fährt

Server und Telekommunikationsgeräte

Industrie- und Automobilanwendungen

Produktlebenszyklus

Dieses Produkt ist derzeit in Produktion und weit verbreitet.

Keine unmittelbaren Pläne für Absetzen oder Austausch.

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hervorragende Leistung und Effizienz mit geringem Aufenthalt und hoher Stromfähigkeit.

Zuverlässiger und robustes Design mit weitem Betriebstemperaturbereich und ROHS3 -Konformität.

Vielseitige Kompatibilität für Hochleistungsschaltanwendungen in verschiedenen Branchen.

Nachgewiesene Erfolgsbilanz und Unterstützung eines seriösen Herstellers, Texas Instruments.

Verfügbarkeit und einfache Integration in vorhandene Designs.

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD17555Q5A.

Produkteigenschaften CSD17552Q5A CSD17551Q5A CSD17553Q5A CSD17556Q5B
Artikelnummer CSD17552Q5A CSD17551Q5A CSD17553Q5A CSD17556Q5B
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
VGS (th) (Max) @ Id - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Technologie - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Drain-Source-Spannung (Vdss) - - - -
Serie - - - -
Verlustleistung (max) - - - -
Typ FET - - - -
Rds On (Max) @ Id, Vgs - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
FET-Merkmal - - - -
Vgs (Max) - - - -
